Kit pie de acople con brida PVXC-PMC/50 para bombas VXC Pedrollo

2½ pulgadas

Contrabrida de salida

50 mm

Paso de sólidos de la bomba

27 mm

Diámetro externo máximo del tubo guía

9,8 kg

Peso del kit

Qué es y cómo funciona

El kit pie de acople PVXC-PMC/50 es la versión estacionaria de las bombas sumergibles Pedrollo VXC-F de boca 50, con rodete VORTEX, y MC-F de boca 50, con rodete BICANAL, pensadas para drenar aguas residuales, aguas con barro y líquidos con gas en cámaras, túneles y estacionamientos subterráneos. El pie se fija al fondo de la cámara y se une a la cañería de impulsión por su contrabrida de 2½". La bomba baja guiada por dos tubos y se acopla sobre el pie. Así puedes subirla para mantención sin entrar al pozo. Si buscas la bomba completa, revisa nuestras bombas de drenaje. Y para alimentar equipos con energía propia, los paneles solares.

• Mantención sin bajar al pozo La bomba sale y entra por los tubos guía.
• Instalación fija La cañería de impulsión queda rígida y no se desarma al sacar la bomba.

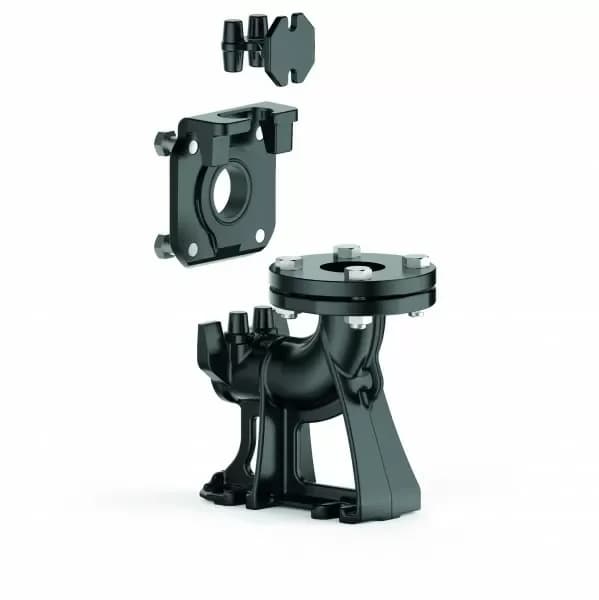

• Kit completo Pie de acoplamiento con contrabrida, guía de deslizamiento con tornillos y junta, y soporte para los tubos guía.
• Hecho para las series VXC-F y MC-F Calza con la brida de boca DN 65 PN10 de las bombas de boca 50, de 4 orificios de 18 mm.

Es solo el kit de acople: no incluye la bomba ni los tubos guía, que Pedrollo vende aparte en acero inoxidable AISI 304. Calza con las VXC y MC de boca 50, no con las de boca 65, que usan un kit de 3".

Cómo se instala

• Fija el pie al fondo de la cámara, nivelado y con pernos de anclaje adecuados.
• Conecta la cañería de impulsión a la contrabrida DN 2½".
• Monta dos tubos guía de diámetro externo hasta 27 mm e interno de 19,5 a 21,5 mm, desde el pie hasta la boca de la cámara.
• Baja la bomba con una cadena por los tubos hasta que calce en el pie.

Consejos y mantenimiento

• Deja la cadena amarrada en la boca de la cámara para izar la bomba sin entrar.
• Revisa cada cierto tiempo que los tubos guía estén rectos y sin incrustaciones.
• Respeta los límites de la bomba: las MC-F de boca 50 necesitan 320 mm de inmersión mínima para servicio continuo, mientras que las VXC-F de boca 50 pueden funcionar en continuo incluso descubiertas.
