Bomba centrífuga Pedrollo F65/200B 20HP 380/660V Kit Brida

Centrífuga normalizada EN 733

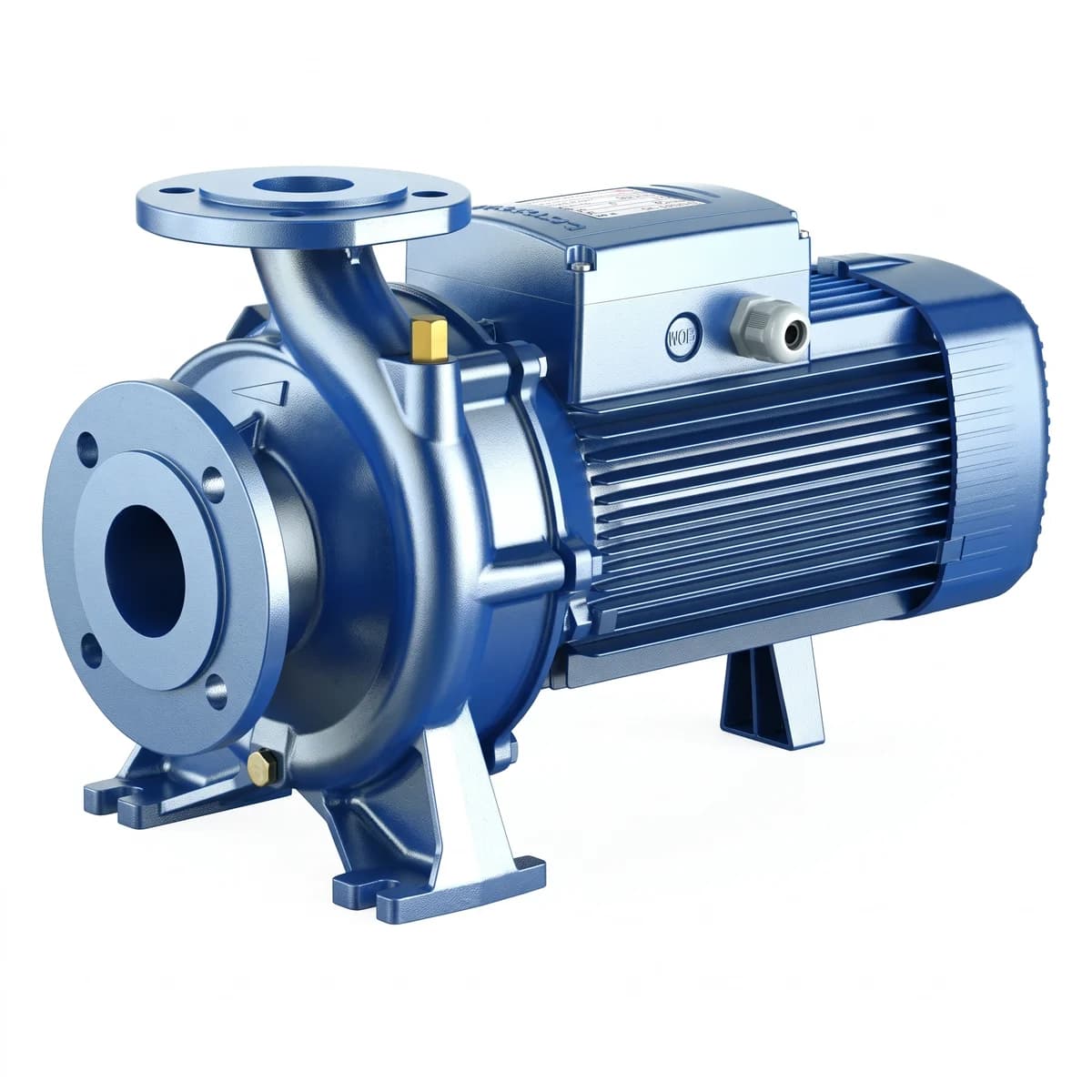

Bomba centrífuga Pedrollo F 65/200B de 20 HP, versión Kit Brida

Electrobomba monobloc de superficie para agua limpia, con cuerpo normalizado y motor trifásico de 15 kW. Se entrega en versión Kit Brida: las contrabridas de acople vienen incluidas.

• 20 HP · 15 kW
• 380-415/660-720 V trifásica
• Hasta 144 m³/h
• DN 80 × DN 65
• Kit de contrabridas incluido

144m³/h

Caudal máximo

44m

Altura máxima

15kW

Potencia nominal

2900rpm

Velocidad de giro

La Pedrollo F 65/200B entrega entre 200 y 2.400 l/min (12 a 144 m³/h) con alturas de 44 a 30,5 m. Es la versión de 20 HP del mismo cuerpo DN 80 × DN 65 que monta la F 65/200A: mueve prácticamente el mismo caudal con un motor más chico, a cambio de unos metros menos de altura. Sirve para riego tecnificado, impulsión entre estanques y circuitos industriales de agua limpia.

El cuerpo sigue la norma EN 733, así que sus medidas de montaje y sus bocas son intercambiables con cualquier bomba normalizada equivalente: se reemplaza una unidad existente sin rehacer la base ni la tubería. Se entrega con el kit de contrabridas para conectarla directamente a la línea.

Características

• Cuerpo y rodete en hierro fundido GJL 200 EN 1561, con eje de acero inoxidable EN 1.4057 (AISI 431) y sello mecánico único FN-32 NU de grafito sobre cerámica con elastómero NBR.
• Bocas bridadas PN10 EN 1092-2 con aspiración DN 80 e impulsión DN 65, y presión máxima de ejercicio de 10 bar.
• Motor trifásico cerrado de 15 kW a 2900 rpm, 380-415/660-720 V y 50 Hz, con 30 A nominales y 19 kW de potencia absorbida.
• Protección IP55 y aislamiento clase F, con rodamientos 6310 ZZ-C3 y 6308 ZZ-C3, y hasta 20 arranques por hora.
• Agua limpia de -10 °C a 90 °C, con altura máxima de aspiración de 7 m y temperatura ambiente de -10 °C a 40 °C.
• Nivel sonoro de 75 dBA medido a un metro, conforme a EN 60335-1, EN 60034-1 y al Reglamento (UE) 547/2012.

F 65/200B o F 65/200A: la misma boca, distinto motor Las dos montan el cuerpo DN 80 × DN 65 y mueven caudales parecidos. La diferencia está en la altura que sostienen y en lo que consumen:

• F 65/200B: 144 m³/h a 44 m, con 20 HP
• F 65/200A: 150 m³/h a 50 m, con 25 HP
• Si la línea no exige esos metros extra, la B hace el trabajo con menos motor

Especificaciones técnicas

Pedrollo F 65/200B

Modelo	F 65/200B (código 4FN65165BE)
Tipo	Centrífuga normalizada de superficie, monobloc
Versión	Kit Brida: incluye contrabridas de acople DN 80 y DN 65
Caudal	200 - 2.400 l/min (12 - 144 m³/h)
Altura	44 - 30,5 m
Potencia nominal	15 kW (20 HP)
Potencia absorbida P1	19 kW
Alimentación	Trifásica 380-415/660-720 V, 50 Hz
Corriente nominal	30 A
Velocidad de rotación	2900 rpm
Boca de aspiración	DN 80, bridada PN10 EN 1092-2
Boca de impulsión	DN 65, bridada PN10 EN 1092-2
Presión máxima de ejercicio	10 bar
Altura máxima de aspiración	7 m
Temperatura del líquido	-10 °C a 90 °C
Tipo de líquido	Aguas limpias, sin sólidos
Cuerpo y rodete	Hierro fundido GJL 200 EN 1561
Eje	Acero inoxidable EN 1.4057 (AISI 431)
Sello	Mecánico único FN-32 NU, grafito / cerámica, NBR
Grado de protección	IP55, aislamiento clase F
Nivel sonoro	75 dBA a 1 m
Normas	EN 733, EN 60335-1, EN 60034-1, Reglamento (UE) 547/2012
Dimensiones	718 × 336 × 405 mm (largo × ancho × alto)
Peso	111,9 kg

Preguntas frecuentes

¿Qué incluye la versión Kit Brida?

Incluye las contrabridas necesarias para acoplar la bomba a la tubería en sus dos bocas: DN 80 en la aspiración y DN 65 en la impulsión, ambas PN10 según EN 1092-2. Es lo que permite conectarla a la línea sin comprar los acoples por separado.

¿Cuánto caudal y cuánta altura entrega esta bomba?

Trabaja entre 200 y 2.400 l/min, es decir de 12 a 144 m³/h, con alturas de 44 m en el extremo bajo de la curva y 30,5 m en el extremo alto. El punto exacto depende de la instalación, así que conviene dimensionar con la curva del fabricante antes de comprar.

¿Cuál me conviene, la B de 20 HP o la A de 25 HP?

Ambas usan el mismo cuerpo DN 80 × DN 65 y mueven caudales muy parecidos: 144 m³/h la B y 150 m³/h la A. La diferencia real es la altura: 44 m contra 50 m. Si su instalación necesita esos metros adicionales, corresponde la A; si no, la B entrega lo mismo con 5 HP menos de consumo.

¿Sirve para agua con sólidos o aguas servidas?

No. Está diseñada para aguas limpias entre -10 °C y 90 °C, con paso de sólidos declarado en 0 mm. Para agua con sólidos en suspensión corresponde una bomba de aguas cargadas o sumergible de drenaje.

¿Qué alimentación eléctrica necesita?

Red trifásica de 380-415 V o 660-720 V a 50 Hz, con 30 A nominales. El doble voltaje 380/660 V permite el arranque estrella-triángulo en red de 380 V, recomendable en este tamaño para limitar la corriente de partida. Requiere tablero con protección térmica y magnética dimensionada por un instalador.

¿Cuánto pesa y cuánto mide para el despacho?

El conjunto bomba-motor pesa 111,9 kg y mide 718 × 336 × 405 mm. Por peso y volumen se despacha como carga, y en terreno conviene prever izaje: el motor trae argolla de levante.
