Bomba centrífuga Pedrollo 20HP F 100/160C 380/660V Kit Brida

Centrífuga normalizada EN 733

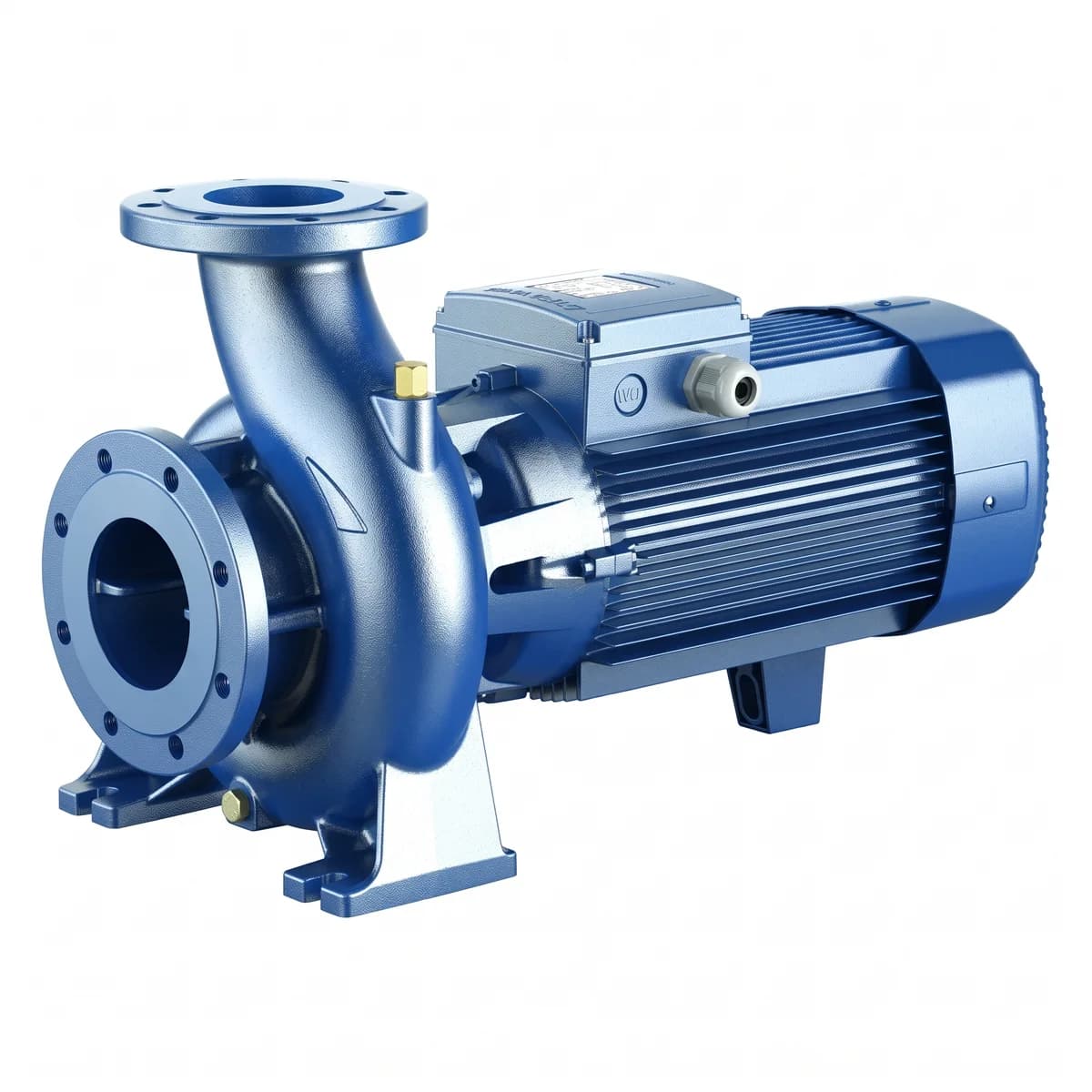

Bomba centrífuga Pedrollo F 100/160C de 20 HP

Electrobomba monobloc de superficie para agua limpia, con cuerpo de dimensiones normalizadas y motor trifásico de 15 kW acoplado directo.

• 20 HP · 15 kW
• 380-415/660-720 V trifásica
• Hasta 300 m³/h
• DN 125 × DN 100
• Kit de contrabridas incluido

300m³/h

Caudal máximo

30m

Altura máxima

15kW

Potencia nominal

2950rpm

Velocidad de giro

La Pedrollo F 100/160C mueve grandes volúmenes de agua limpia a alturas moderadas: entrega entre 1.000 y 5.000 l/min (60 a 300 m³/h) con alturas de 30 a 12 m según el punto de trabajo. Es el formato habitual del riego tecnificado, la impulsión entre estanques y el servicio industrial donde importa el caudal más que la presión.

El cuerpo sigue la norma EN 733, así que sus medidas de montaje y sus bocas son intercambiables con cualquier bomba normalizada equivalente: se reemplaza una unidad existente sin rehacer la base ni la tubería. Se entrega con el kit de contrabridas para conectarla directamente a la línea.

Características

• Cuerpo y rodete en hierro fundido GJL 200 EN 1561, con eje de acero inoxidable EN 1.4057 (AISI 431) y sello mecánico único de grafito sobre cerámica con elastómero NBR.
• Bocas bridadas PN10 EN 1092-2 con aspiración DN 125 e impulsión DN 100, y presión máxima de ejercicio de 10 bar.
• Motor trifásico cerrado de 15 kW a 2950 rpm, 380-415/660-720 V y 50 Hz, con 27,5/16 A nominales y factor de servicio 1,05.
• Protección IP55 y aislamiento clase F, con rodamientos 6310 ZZ-C3 y 6308 ZZ-C3, y hasta 20 arranques por hora.
• Agua limpia de -10 °C a 90 °C, con altura máxima de aspiración de 7 m y temperatura ambiente de hasta 40 °C.
• Nivel sonoro de 75 dBA medido a un metro, conforme a EN 60335-1, EN 60034-1 y al Reglamento (UE) 547/2012.

Por qué importa la norma EN 733 Las bombas normalizadas comparten medidas de instalación, altura de eje y bocas entre fabricantes. En la práctica eso significa tres cosas concretas para quien opera la planta:

• Reemplazo directo sin obra civil
• Repuestos y sellos de disponibilidad amplia
• Tuberías y bases que se mantienen

Especificaciones técnicas

Pedrollo F 100/160C-N

Modelo	F 100/160C-N (código 4FNA10160CNE)
Tipo	Centrífuga normalizada de superficie, monobloc
Caudal	1.000 - 5.000 l/min (60 - 300 m³/h)
Altura	30 - 12 m
Potencia nominal	15 kW (20 HP)
Potencia absorbida P1	17,40 kW
Alimentación	Trifásica 380-415/660-720 V, 50 Hz
Corriente nominal	27,5/16 A
Velocidad de rotación	2950 rpm
Boca de aspiración	DN 125, bridada PN10 EN 1092-2
Boca de impulsión	DN 100, bridada PN10 EN 1092-2
Presión máxima de ejercicio	10 bar
Altura máxima de aspiración	7 m
Temperatura del líquido	-10 °C a 90 °C
Tipo de líquido	Aguas limpias, sin sólidos
Cuerpo y rodete	Hierro fundido GJL 200 EN 1561
Eje	Acero inoxidable EN 1.4057 (AISI 431)
Sello	Mecánico único, grafito / cerámica, NBR
Grado de protección	IP55, aislamiento clase F
Nivel sonoro	75 dBA a 1 m
Normas	EN 733, EN 60335-1, EN 60034-1, Reglamento (UE) 547/2012
Dimensiones	718 × 382 × 480 mm (largo × ancho × alto)
Peso	141,1 kg

Preguntas frecuentes

¿Cuánto caudal y cuánta altura entrega esta bomba?

Trabaja entre 1.000 y 5.000 l/min, es decir de 60 a 300 m³/h. La altura acompaña de forma inversa al caudal: 30 m en el extremo bajo de la curva y 12 m en el extremo alto. El punto exacto depende de la instalación, así que conviene dimensionar con la curva del fabricante antes de comprar.

¿Sirve para agua con sólidos o aguas servidas?

No. Está diseñada para aguas limpias entre -10 °C y 90 °C, sin paso de cuerpos sólidos. Para agua con sólidos en suspensión corresponde una bomba de aguas cargadas o sumergible de drenaje, con paso de sólidos declarado.

¿Qué incluye el kit de bridas?

Incluye las contrabridas necesarias para acoplar la bomba a la tubería en sus dos bocas: DN 125 en la aspiración y DN 100 en la impulsión, ambas PN10 según EN 1092-2.

¿Qué alimentación eléctrica necesita?

Red trifásica de 380-415 V o 660-720 V a 50 Hz, con 27,5 A nominales en 380 V. El doble voltaje 380/660 V permite el arranque estrella-triángulo en red de 380 V, recomendable en este tamaño para limitar la corriente de partida. Requiere tablero con protección térmica y magnética dimensionada por un instalador.

¿Cuánto pesa y cuánto mide para el despacho?

El conjunto bomba-motor pesa 141,1 kg y mide 718 × 382 × 480 mm. Por peso y volumen se despacha como carga, y en terreno conviene prever izaje: el motor trae argolla de levante.
