Bomba centrífuga Pedrollo F65/200A 25HP 380/660V Kit Brida

Centrífuga normalizada EN 733

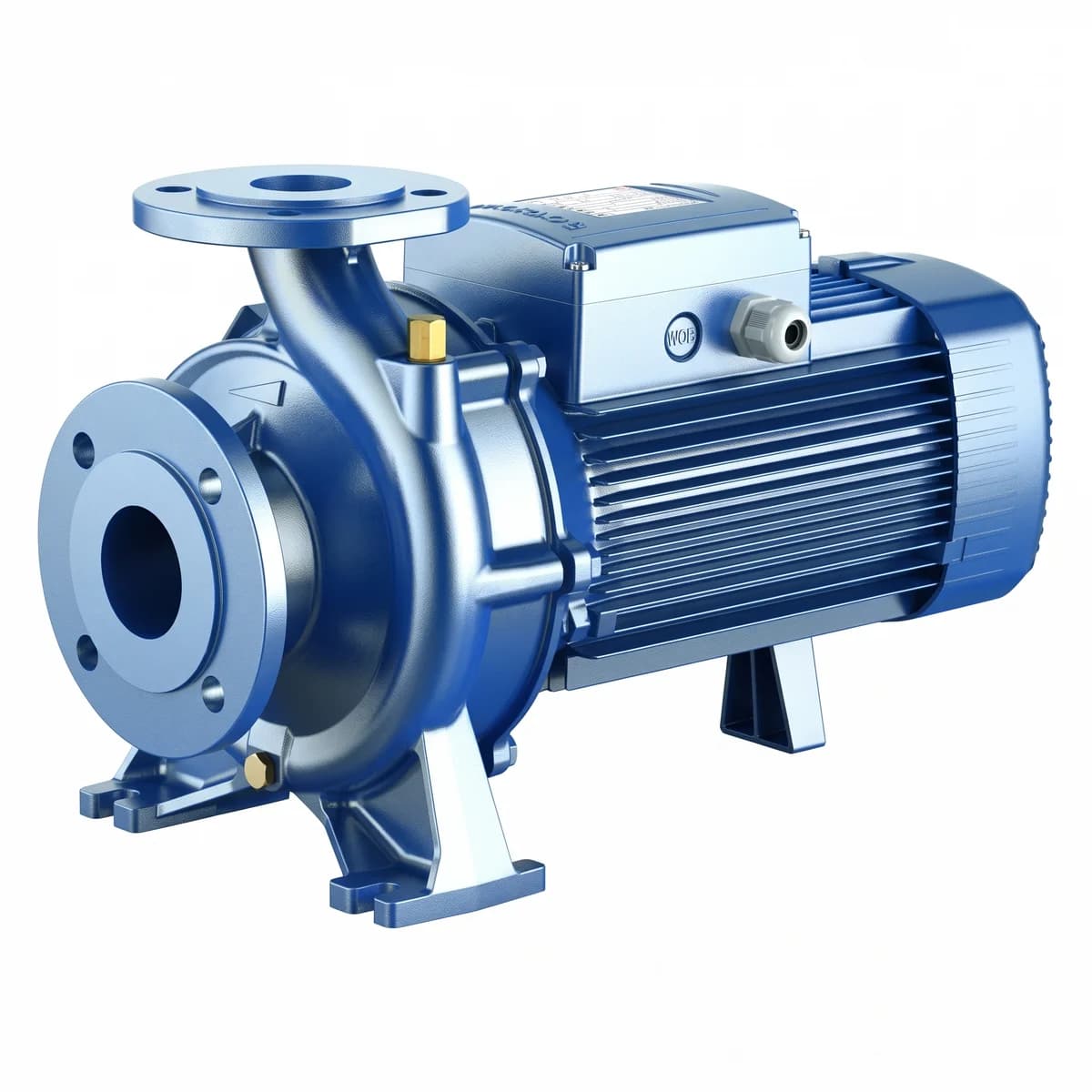

Bomba centrífuga Pedrollo F 65/200A de 25 HP, versión Kit Brida

Electrobomba monobloc de superficie para agua limpia, con cuerpo normalizado y motor trifásico de 18,5 kW. Se entrega en versión Kit Brida: las contrabridas de acople vienen incluidas.

• 25 HP · 18,5 kW
• 380-415/660-720 V trifásica
• Hasta 150 m³/h
• DN 80 × DN 65
• Kit de contrabridas incluido

150m³/h

Caudal máximo

50m

Altura máxima

18,5kW

Potencia nominal

2900rpm

Velocidad de giro

La Pedrollo F 65/200A es la intermedia de la serie: entrega entre 200 y 2.500 l/min (12 a 150 m³/h) con alturas de 50 a 36,5 m. Combina caudal alto con una altura que las bombas de boca mayor no alcanzan, y por eso cubre bien el riego tecnificado de superficies grandes, la impulsión entre estanques con desnivel y el servicio industrial donde hacen falta ambas cosas.

El cuerpo sigue la norma EN 733, así que sus medidas de montaje y sus bocas son intercambiables con cualquier bomba normalizada equivalente: se reemplaza una unidad existente sin rehacer la base ni la tubería. Se entrega con el kit de contrabridas para conectarla directamente a la línea.

Características

• Cuerpo y rodete en hierro fundido GJL 200 EN 1561, con eje de acero inoxidable EN 1.4057 (AISI 431) y sello mecánico único FN-32 NU de grafito sobre cerámica con elastómero NBR.
• Bocas bridadas PN10 EN 1092-2 con aspiración DN 80 e impulsión DN 65, y presión máxima de ejercicio de 10 bar.
• Motor trifásico cerrado de 18,5 kW a 2900 rpm, 380-415/660-720 V y 50 Hz, con 34 A nominales y 22 kW de potencia absorbida.
• Protección IP55 y aislamiento clase F, con rodamientos 6310 ZZ-C3 y 6308 ZZ-C3, y hasta 20 arranques por hora.
• Agua limpia de -10 °C a 90 °C, con altura máxima de aspiración de 7 m y temperatura ambiente de -10 °C a 40 °C.
• Nivel sonoro de 75 dBA medido a un metro, conforme a EN 60335-1, EN 60034-1 y al Reglamento (UE) 547/2012.

Dónde cae esta bomba en la serie F El modelo se elige por el par caudal-altura, y esta ocupa el punto medio. Para tenerlo a la vista:

• F 50/250A: 60 m³/h a 85 m — presión
• F 65/200A: 150 m³/h a 50 m — intermedia
• F 80/160B: 240 m³/h a 35 m — caudal

Especificaciones técnicas

Pedrollo F 65/200A

Modelo	F 65/200A (código 4FN65165AE)
Tipo	Centrífuga normalizada de superficie, monobloc
Versión	Kit Brida: incluye contrabridas de acople DN 80 y DN 65
Caudal	200 - 2.500 l/min (12 - 150 m³/h)
Altura	50 - 36,5 m
Potencia nominal	18,5 kW (25 HP)
Potencia absorbida P1	22 kW
Alimentación	Trifásica 380-415/660-720 V, 50 Hz
Corriente nominal	34 A
Velocidad de rotación	2900 rpm
Boca de aspiración	DN 80, bridada PN10 EN 1092-2
Boca de impulsión	DN 65, bridada PN10 EN 1092-2
Presión máxima de ejercicio	10 bar
Altura máxima de aspiración	7 m
Temperatura del líquido	-10 °C a 90 °C
Tipo de líquido	Aguas limpias, sin sólidos
Cuerpo y rodete	Hierro fundido GJL 200 EN 1561
Eje	Acero inoxidable EN 1.4057 (AISI 431)
Sello	Mecánico único FN-32 NU, grafito / cerámica, NBR
Grado de protección	IP55, aislamiento clase F
Nivel sonoro	75 dBA a 1 m
Normas	EN 733, EN 60335-1, EN 60034-1, Reglamento (UE) 547/2012
Dimensiones	776 × 336 × 405 mm (largo × ancho × alto)
Peso	126 kg

Preguntas frecuentes

¿Qué incluye la versión Kit Brida?

Incluye las contrabridas necesarias para acoplar la bomba a la tubería en sus dos bocas: DN 80 en la aspiración y DN 65 en la impulsión, ambas PN10 según EN 1092-2. Es lo que permite conectarla a la línea sin comprar los acoples por separado.

¿Cuánto caudal y cuánta altura entrega esta bomba?

Trabaja entre 200 y 2.500 l/min, es decir de 12 a 150 m³/h, con alturas de 50 m en el extremo bajo de la curva y 36,5 m en el extremo alto. El punto exacto depende de la instalación, así que conviene dimensionar con la curva del fabricante antes de comprar.

¿Sirve para agua con sólidos o aguas servidas?

No. Está diseñada para aguas limpias entre -10 °C y 90 °C, con paso de sólidos declarado en 0 mm. Para agua con sólidos en suspensión corresponde una bomba de aguas cargadas o sumergible de drenaje.

¿Cómo la comparo con las otras bombas de la serie F?

Por el par caudal-altura. Esta entrega 150 m³/h y llega a 50 m. Una F 50/250A alcanza 85 m pero solo 60 m³/h, y una F 80/160B mueve 240 m³/h quedándose en 35 m. Si la instalación necesita las dos cosas en proporción pareja, esta es la del medio.

¿Qué alimentación eléctrica necesita?

Red trifásica de 380-415 V o 660-720 V a 50 Hz, con 34 A nominales. El doble voltaje 380/660 V permite el arranque estrella-triángulo en red de 380 V, recomendable en este tamaño para limitar la corriente de partida. Requiere tablero con protección térmica y magnética dimensionada por un instalador.

¿Cuánto pesa y cuánto mide para el despacho?

El conjunto bomba-motor pesa 126 kg y mide 776 × 336 × 405 mm. Por peso y volumen se despacha como carga, y en terreno conviene prever izaje: el motor trae argolla de levante.
