Bomba centrífuga Pedrollo F80/160A 30HP 380/660V 39 A 100×80

Centrífuga normalizada EN 733

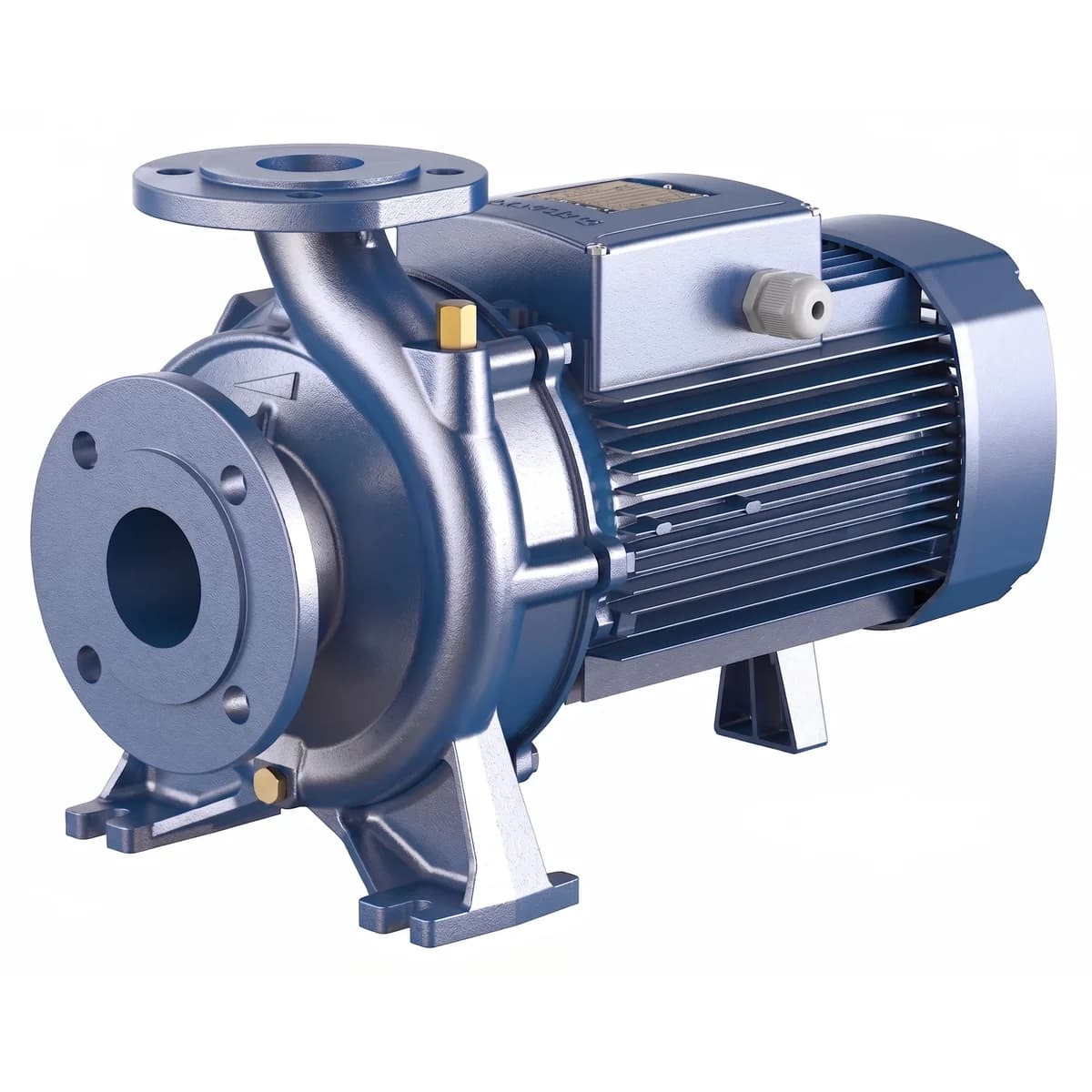

Bomba centrífuga Pedrollo F 80/160A de 30 HP, bocas 100 × 80

Electrobomba monobloc de superficie para agua limpia, con cuerpo normalizado y motor trifásico de 22 kW. Se entrega sola: las contrabridas de acople no están incluidas.

• 30 HP · 22 kW
• 380-415/660-720 V trifásica
• Hasta 240 m³/h
• DN 100 × DN 80
• 39 A nominales

240m³/h

Caudal máximo

40m

Altura máxima

22kW

Potencia nominal

2930rpm

Velocidad de giro

La Pedrollo F 80/160A es una bomba de caudal: entrega entre 500 y 4.000 l/min (30 a 240 m³/h) con alturas de 40 a 25 m. Está pensada para mover volúmenes grandes de agua limpia a presión moderada —riego tecnificado de superficies extensas, trasvase entre estanques, captación desde canal o tranque— donde lo que importa es cuántos metros cúbicos por hora llegan, no a qué altura suben.

El cuerpo sigue la norma EN 733, así que sus medidas de montaje y sus bocas son intercambiables con cualquier bomba normalizada equivalente: se reemplaza una unidad existente sin rehacer la base ni la tubería.

Características

• Cuerpo y rodete en hierro fundido GJL 200 EN 1561, con eje de acero inoxidable EN 1.4057 (AISI 431) y sello mecánico único FN-32 NU de grafito sobre cerámica con elastómero NBR.
• Bocas bridadas PN10 EN 1092-2 con aspiración DN 100 e impulsión DN 80, y presión máxima de ejercicio de 10 bar.
• Motor trifásico cerrado de 22 kW a 2930 rpm, 380-415/660-720 V y 50 Hz, con 39 A nominales y 23,5 kW de potencia absorbida.
• Protección IP55 y aislamiento clase F, con rodamientos 6310 ZZ-C3 y 6308 ZZ-C3, y hasta 20 arranques por hora.
• Agua limpia de -10 °C a 90 °C, con altura máxima de aspiración de 7 m y temperatura ambiente de -10 °C a 40 °C.
• Nivel sonoro de 75 dBA a un metro, con índice de rendimiento MEI ≥ 0,40, conforme a EN 60335-1, EN 60034-1 y al Reglamento (UE) 547/2012.

Esta versión no trae las contrabridas Las bocas son bridadas DN 100 y DN 80, así que para conectarla a la tubería hacen falta las contrabridas correspondientes. Al comprar hay dos caminos:

• Reutilizar las contrabridas de la bomba que está reemplazando
• Comprarlas por separado, en PN10 según EN 1092-2
• O elegir la misma bomba en versión Kit Brida, que ya las incluye

Especificaciones técnicas

Pedrollo F 80/160A

Modelo	F 80/160A (código 4FN80160AE)
Tipo	Centrífuga normalizada de superficie, monobloc
Versión	Sin kit de contrabridas
Caudal	500 - 4.000 l/min (30 - 240 m³/h)
Altura	40 - 25 m
Potencia nominal	22 kW (30 HP)
Potencia absorbida P1	23,5 kW
Alimentación	Trifásica 380-415/660-720 V, 50 Hz
Corriente nominal	39 A
Velocidad de rotación	2930 rpm
Boca de aspiración	DN 100, bridada PN10 EN 1092-2
Boca de impulsión	DN 80, bridada PN10 EN 1092-2
Presión máxima de ejercicio	10 bar
Altura máxima de aspiración	7 m
Temperatura del líquido	-10 °C a 90 °C
Tipo de líquido	Aguas limpias, sin sólidos
Cuerpo y rodete	Hierro fundido GJL 200 EN 1561
Eje	Acero inoxidable EN 1.4057 (AISI 431)
Sello	Mecánico único FN-32 NU, grafito / cerámica, NBR
Grado de protección	IP55, aislamiento clase F
Nivel sonoro	75 dBA a 1 m
Índice de rendimiento	MEI ≥ 0,40
Normas	EN 733, EN 60335-1, EN 60034-1, Reglamento (UE) 547/2012
Dimensiones	804,5 × 330 × 405 mm (largo × ancho × alto)
Peso	137,1 kg

Preguntas frecuentes

¿Incluye las contrabridas para conectarla?

No. Esta versión se entrega sin el kit de contrabridas. Las bocas son bridadas DN 100 en aspiración y DN 80 en impulsión, PN10 según EN 1092-2, así que hay que reutilizar las de la instalación existente, comprarlas aparte, o elegir la misma bomba en versión Kit Brida.

¿Cuánto caudal y cuánta altura entrega?

Trabaja entre 500 y 4.000 l/min, es decir de 30 a 240 m³/h, con alturas de 40 m en el extremo bajo de la curva y 25 m en el extremo alto. El punto exacto depende de la instalación, así que conviene dimensionar con la curva del fabricante antes de comprar.

¿Sirve para agua con sólidos o aguas servidas?

No. Está diseñada para aguas limpias entre -10 °C y 90 °C, con paso de sólidos declarado en 0 mm. Para agua con sólidos en suspensión corresponde una bomba de aguas cargadas o sumergible de drenaje.

¿Qué alimentación eléctrica necesita?

Red trifásica de 380-415 V o 660-720 V a 50 Hz, con 39 A nominales. El doble voltaje 380/660 V permite el arranque estrella-triángulo en red de 380 V, muy recomendable en 30 HP para limitar la corriente de partida. Requiere tablero con protección térmica y magnética dimensionada por un instalador.

¿Puedo cambiar con ella una bomba de otra marca?

Sí, si la que sale también es normalizada EN 733 y de las mismas bocas. Esa norma fija las medidas de montaje, la altura de eje y los diámetros, de modo que la bomba nueva calza sobre la misma base y la misma tubería sin obra civil.

¿Cuánto pesa y cuánto mide para el despacho?

El conjunto bomba-motor pesa 137,1 kg y mide 804,5 × 330 × 405 mm. Por peso y volumen se despacha como carga, y en terreno conviene prever izaje: el motor trae argolla de levante.
