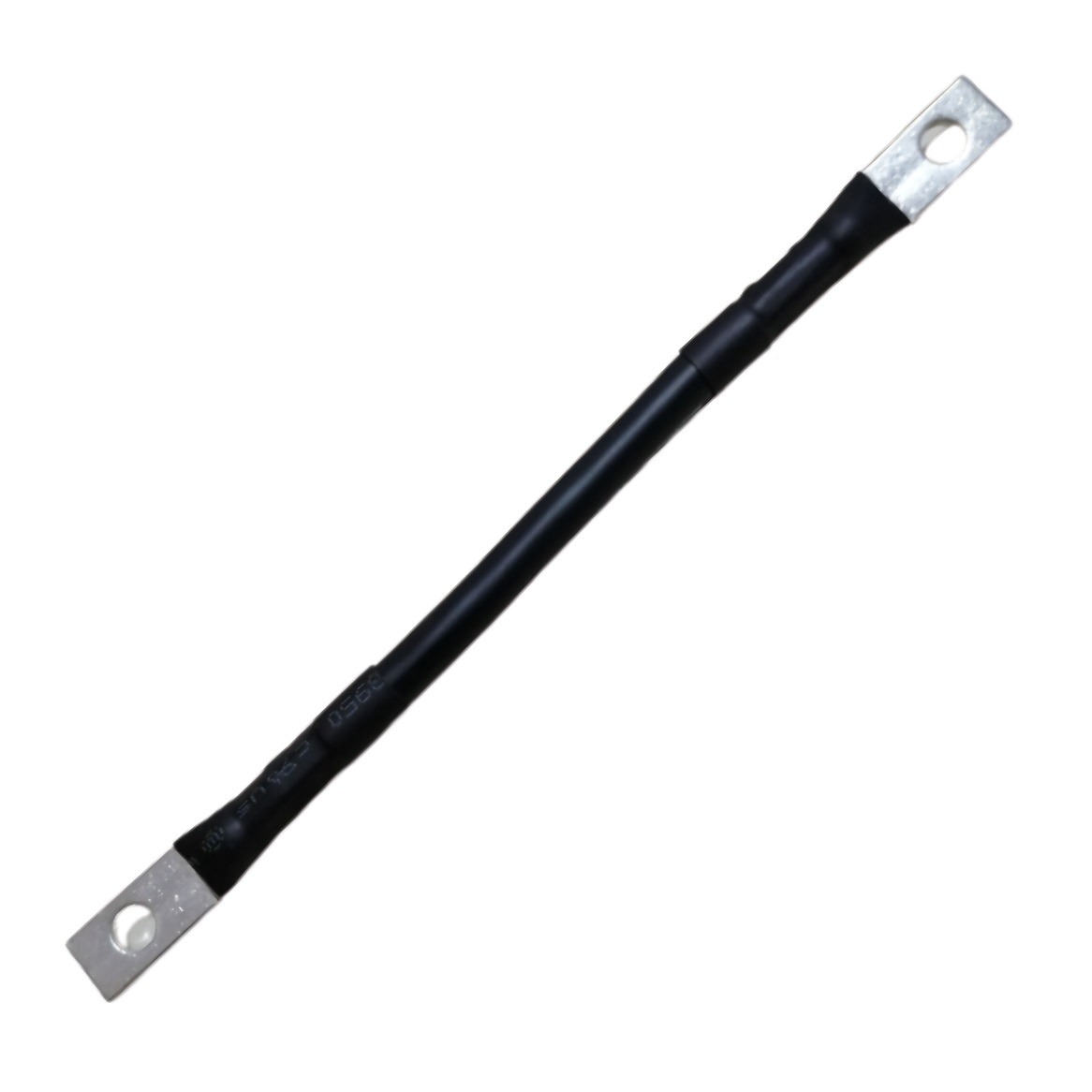

Cable AWG N°6 20 cm con conectores

Cable AWG N°6 de 20 cm con Terminales en Ambos Extremos para Conexión de Baterías en Serie

El Cable AWG N°6 de 20 cm con Terminales de Ojal en Ambos Extremos es un cable de unión profesional fabricado por Solartex Chile, diseñado específicamente para realizar la conexión en serie de baterías dentro de un banco de almacenamiento energético, permitiendo aumentar la tensión nominal total del sistema (de 12V a 24V, de 24V a 48V, etc.) sin variar la capacidad en amperios-hora (Ah). A diferencia de los cables que conectan el banco al inversor (con terminal en un solo extremo) o de los cables de unión paralela (88 cm para conectar baterías adyacentes), este cable de unión en serie cuenta con la longitud específica de 20 cm, ideal para conectar el polo positivo de una batería con el polo negativo de la batería adyacente cuando ambas están montadas en estrecha proximidad (típicamente una al lado de la otra en racks dedicados o estanterías de baterías). La construcción combina dos componentes premium de marcas reconocidas: el conductor es cable Nexans Multiflex calibre AWG N°6 (≈13,3 mm²), fabricado por Nexans, una de las empresas líderes mundiales en cables eléctricos con más de 120 años de trayectoria; mientras que los terminales de ojal son de la marca EKOLINE, fabricados en cobre electrolítico de 99,9% de pureza con recubrimiento de estaño y certificaciones CE, RoHS e ISO 9001. El crimpado profesional realizado por Solartex Chile con prensa hidráulica calibrada en ambos extremos del cable garantiza dos conexiones gas-tight de baja resistencia (< 0,1 mΩ por terminal), capaces de transmitir corrientes continuas de hasta 65A sin sobrecalentamiento, eliminando los riesgos asociados a crimpados manuales mal ejecutados que pueden generar puntos calientes catastróficos en bancos de baterías.

¿Conexión en Serie vs Conexión en Paralelo? Diferencias Clave

Antes de explicar las aplicaciones, es importante aclarar la diferencia fundamental entre conexión en serie y conexión en paralelo, ya que muchos clientes confunden estos conceptos al construir sus bancos de baterías:

• Conexión en SERIE (este cable): Une el polo POSITIVO de una batería con el polo NEGATIVO de la batería adyacente, sumando los voltajes de las baterías mientras la capacidad (Ah) se mantiene igual. Ejemplo: 2 baterías de 12V/100Ah en serie = 1 banco de 24V/100Ah. Este cable de 20 cm es el adecuado para esta conexión, ya que los bornes positivo y negativo de baterías adyacentes están muy cerca entre sí.
• Conexión en PARALELO (cable de 88 cm): Une los polos POSITIVOS entre sí y los NEGATIVOS entre sí, sumando las capacidades (Ah) mientras la tensión se mantiene igual. Ejemplo: 2 baterías de 12V/100Ah en paralelo = 1 banco de 12V/200Ah. Para esta conexión Solartex ofrece el cable de 88 cm con terminales en ambos extremos.
• Conexión SERIE-PARALELO: Combinación de ambas técnicas para crear bancos que aumentan tanto el voltaje como la capacidad. Ejemplo: 4 baterías de 12V/100Ah en serie-paralelo = 1 banco de 24V/200Ah. Requiere ambos tipos de cables (20 cm para serie + 88 cm para paralelo).

Versatilidad en Aplicaciones del Cable de Unión en Serie AWG N°6

El Cable AWG N°6 de 20 cm con Terminales en Ambos Extremos está diseñado específicamente para aplicaciones donde se requiere construir bancos de baterías en serie, una técnica fundamental en sistemas solares fotovoltaicos para alcanzar la tensión de operación requerida por el inversor o controlador MPPT (24V o 48V típicamente), partiendo de baterías individuales de 12V que son las más comunes y económicas del mercado. Conectar baterías en serie permite alcanzar tensiones de banco superiores con baterías de menor costo, optimizando el balance entre inversión inicial y rendimiento del sistema. Su característica de tener terminales preinstalados en ambos extremos lo diferencia de los cables de conexión batería-inversor, siendo este modelo específicamente para uniones internas en serie del banco de baterías. A continuación, las principales aplicaciones del cable:

Principales aplicaciones:

• Conexión en serie de 2 baterías de 12V para sistemas 24V: Aplicación típica en motorhomes, embarcaciones y sistemas off-grid pequeños donde se conectan dos baterías de 12V en serie (positivo de una al negativo de la otra) para crear un banco de 24V manteniendo la capacidad Ah de una batería individual.
• Conexión en serie de 4 baterías de 12V para sistemas 48V: Aplicación común en sistemas off-grid medianos y grandes donde se conectan cuatro baterías de 12V en serie (3 cables de 20 cm requeridos) para crear un banco de 48V que alimente inversores de mediana y alta potencia.
• Conexión en serie de 2 baterías de 24V para sistemas 48V: Apto para sistemas que requieren bancos de 48V usando baterías de 24V (1 cable de 20 cm requerido), común en motorhomes premium y sistemas marinos con inversores de 48V.
• Configuraciones serie-paralelo en bancos complejos: Apto para crear bancos donde primero se conectan baterías de 12V en serie (para alcanzar 24V o 48V) y luego se replican estos strings en paralelo para aumentar la capacidad Ah, requiriendo cables de 20 cm para las uniones serie y cables de 88 cm para las uniones paralelo.
• Sistemas solares off-grid residenciales: Componente esencial en instalaciones autónomas con bancos de baterías construidos a partir de baterías individuales de 12V para casas, parcelas, fincas y viviendas rurales con sistemas de 24V o 48V.
• Sistemas residenciales de respaldo eléctrico (UPS): Apto para sistemas de respaldo eléctrico en hogares y oficinas donde se requiere crear bancos de baterías de 24V o 48V para inversores de mediana potencia.
• Vehículos recreativos (RV) y motorhomes: Aplicación común en casas rodantes, autocaravanas y vehículos camper donde se requiere convertir un banco de baterías de 12V a 24V para alimentar inversores de mayor potencia.
• Sistemas marinos y embarcaciones: Excelente desempeño en barcos, yates y embarcaciones donde se construyen bancos de baterías de 24V o 48V a partir de baterías marinas individuales de 12V.
• Bancos de baterías para telecomunicaciones: Apto para sistemas en torres, repetidoras y estaciones base que utilizan bancos de 48V (estándar de la industria de telecomunicaciones) construidos con baterías individuales.
• Sistemas con controladores de carga MPPT de 24V o 48V: Apto para construir bancos compatibles con la tensión nominal del controlador MPPT, optimizando el dimensionamiento del sistema.
• Aplicaciones agrícolas con bombeo solar de 24V o 48V: Apto para sistemas de bombeo solar, riego y aplicaciones agroganaderas que requieren bancos de mayor tensión para alimentar bombas y motores eléctricos.
• Reparación y ampliación de bancos existentes: Reemplazo o adición directa en sistemas que requieren agregar o reemplazar uniones serie en bancos de baterías existentes durante operaciones de mantención.

Función y Beneficios del Cable de Unión en Serie en Bancos de Baterías

El Cable AWG N°6 de 20 cm con Terminales en Ambos Extremos cumple una función eléctrica crítica dentro de bancos de baterías profesionales: crear conexiones en serie entre baterías individuales para sumar sus tensiones nominales y alcanzar el voltaje de operación requerido por el sistema (24V o 48V típicamente). La conexión serie es una técnica fundamental en sistemas solares off-grid e híbridos, especialmente en aplicaciones que requieren tensiones superiores a los 12V estándar de las baterías individuales más comunes del mercado. Las ventajas de operar a tensiones superiores en sistemas solares son significativas: corrientes más bajas para la misma potencia (lo que permite usar cables de menor calibre y reducir pérdidas resistivas), mayor eficiencia general del sistema, compatibilidad con inversores de mayor potencia que típicamente operan a 24V o 48V, y mejor rendimiento de los controladores MPPT que aprovechan tensiones superiores en el lado DC. La calidad del cableado de unión en serie es absolutamente determinante para el funcionamiento correcto del banco: a diferencia de las conexiones paralelas donde la simetría entre cables es lo más crítico, en conexiones serie la calidad individual de cada unión es lo que más importa, ya que toda la corriente del sistema fluye a través de cada cable serie en cadena. Una sola conexión deficiente en una cadena serie puede generar caídas de tensión significativas, sobrecalentamiento en el punto de mayor resistencia, fundición del aislamiento del cable y eventualmente fallas catastróficas. Por esta razón es crítico utilizar cables de unión profesionales con crimpado controlado, característica que esta solución preconfeccionada de Solartex Chile garantiza al fabricar todos los cables bajo las mismas especificaciones controladas con prensa hidráulica calibrada. La longitud específica de 20 cm está optimizada para conectar bornes adyacentes de baterías montadas una al lado de la otra (los bornes positivo y negativo de baterías vecinas están separados por aproximadamente 15-25 cm en la mayoría de baterías estándar), evitando excedentes que generen lazos inductivos no deseados o desorden visual en el banco. La combinación de materiales premium garantiza un desempeño superior: el conductor Nexans Multiflex AWG N°6 ofrece conductividad excepcional, flexibilidad para ruteo en racks ajustados y resistencia mecánica superior; mientras que los terminales de ojal EKOLINE de cobre estañado ofrecen resistencia óptima a la corrosión galvánica con bornes de plomo, prevención de oxidación superficial y resistencia química frente a vapores ácidos liberados por baterías inundadas y AGM en operación.

Características Principales del Cable de Unión en Serie AWG N°6 Solartex

• Fabricado por Solartex Chile: Producto preconfeccionado en Chile con materiales premium, garantizando calidad de fabricación, soporte técnico local y disponibilidad inmediata.
• Conductor Nexans Multiflex AWG N°6: Cable de cobre flexible de calibre 6 AWG (≈13,3 mm² o 16 mm² según norma IEC) fabricado por Nexans, líder mundial en cables eléctricos con más de 120 años de trayectoria.
• Dos terminales de ojal EKOLINE de cobre estañado: Terminales de compresión preinstalados en AMBOS extremos del cable, fabricados en cobre electrolítico 99,9% de pureza con recubrimiento de estaño, marca EKOLINE certificada CE, RoHS e ISO 9001.
• Crimpado profesional en ambos extremos: Conexiones cable-terminal realizadas con prensa hidráulica calibrada en condiciones controladas, garantizando dos uniones gas-tight de baja resistencia.
• Resistencia de contacto inferior a 0,1 mΩ por terminal: Crimpado profesional que garantiza pérdidas resistivas mínimas, crítico en conexiones serie donde toda la corriente del sistema fluye por cada cable.
• Longitud compacta de 20 centímetros: Longitud específicamente dimensionada para conectar bornes adyacentes (positivo de una batería con negativo de la siguiente) en baterías montadas lado a lado en racks dedicados.
• Configuración simétrica (terminales en ambos extremos): Diseño específico para uniones internas del banco de baterías, con terminales de ojal idénticos preinstalados en ambos extremos para conexión a bornes de baterías diferentes.
• Aplicación específica: conexiones SERIE para aumentar voltaje: Diferenciado del cable de 88 cm (que es para conexiones paralelas), este cable está específicamente dimensionado para uniones serie cortas entre bornes adyacentes.
• Capacidad de corriente nominal de hasta 65A: Calibre AWG 6 que soporta corriente continua máxima de 65A en operación, apto para sistemas de 24V o 48V con inversores de hasta 1,5 kW (24V) o 3 kW (48V).
• Aislamiento de PVC industrial: Aislamiento del cable Nexans Multiflex en PVC resistente para aplicaciones eléctricas industriales, con protección contra abrasión y flexibilidad superior.
• Color negro estándar: Color del aislamiento estándar para cableado eléctrico (en conexiones serie no se distingue positivo de negativo, ya que cada cable conecta polos opuestos).
• Compatibilidad universal con bornes de batería: Los terminales de ojal EKOLINE se adaptan a tornillos M6, M8 o M10 (consultar variante específica) presentes en la mayoría de baterías de plomo-ácido y litio del mercado.
• Resistencia a corrosión y oxidación: El recubrimiento de estaño de los terminales protege contra corrosión galvánica con bornes de plomo, oxidación superficial y ataque químico de electrolitos de baterías.
• Resistencia a temperaturas extremas: Funcionamiento garantizado en rango típico de -25°C a +90°C (cable Nexans) y hasta +150°C en los terminales de cobre, apto para todas las zonas climáticas de Chile.
• Cable flexible para ruteo en racks ajustados: Construcción de hilos de cobre flexibles que facilita la conexión entre bornes muy cercanos en racks de baterías compactos.
• Resistencia a vibración mecánica: Apto para aplicaciones móviles como motorhomes, embarcaciones y vehículos donde la vibración constante podría aflojar conexiones inadecuadas.
• Listo para instalar en ambos extremos: Producto preconfeccionado completo que no requiere ningún crimpado adicional ni herramientas especiales para la instalación.
• Vida útil prolongada: Construcción duradera diseñada para igualar la vida útil del propio banco de baterías (típicamente 10-15 años para LiFePO4 o 5-8 años para plomo-ácido).

Beneficios de Elegir el Cable de Unión en Serie Preconfeccionado Solartex

Optar por el Cable AWG N°6 de 20 cm con Terminales en Ambos Extremos Preconfeccionado por Solartex Chile significa elegir una solución integral profesional que combina calidad de materiales premium, fabricación local con soporte técnico inmediato, y la tranquilidad de un crimpado profesional realizado con prensa hidráulica calibrada en ambos extremos. La conexión en serie de baterías es una técnica fundamental para alcanzar tensiones operativas superiores (24V o 48V) en sistemas que parten de baterías individuales de 12V, pero requiere que cada unión sea de calidad consistente: una conexión deficiente en una cadena serie puede tener consecuencias graves a mediano y largo plazo, incluyendo caídas de tensión que reducen la eficiencia del sistema, sobrecalentamiento en el punto de mayor resistencia que puede fundir el aislamiento del cable, daños permanentes a los bornes de las baterías, e incluso incendios catastróficos en bancos de gran capacidad. Fabricar los cables artesanalmente con cable comprado al metro y terminales por separado tiene riesgos significativos: el crimpado con alicates manuales no genera la misma calidad de conexión gas-tight que una prensa hidráulica calibrada, los hilos sueltos que pueden quedar fuera del terminal generan cortocircuitos peligrosos especialmente en cables cortos donde las puntas están muy cerca entre sí, los terminales mal apretados se sueltan con vibración mecánica, y el dimensionamiento incorrecto del cable o terminal puede generar puntos calientes catastróficos. La solución preconfeccionada de Solartex elimina todos estos riesgos: cada cable es ensamblado en condiciones controladas de fábrica con prensa hidráulica calibrada, materiales premium de marcas reconocidas (Nexans para el conductor, EKOLINE para los terminales), inspección visual de calidad antes del envío, y trazabilidad completa para soporte post-venta. Adicionalmente, la fabricación local en Chile entrega ventajas que las soluciones importadas no pueden ofrecer: disponibilidad inmediata sin esperas de importación, soporte técnico en español para dudas y asesoría, posibilidad de personalización de longitudes específicas según requerimientos especiales del cliente, y respaldo de Solartex Chile como empresa con presencia consolidada en el mercado fotovoltaico nacional.

Consejos Clave para su Correcta Instalación:

• Conexión SERIE correcta: Para conectar baterías en serie, une el polo POSITIVO de la batería A con el polo NEGATIVO de la batería B usando un cable, dejando los polos extremos del banco (positivo de la primera y negativo de la última) para conectar al inversor. NUNCA conectes positivo con positivo o negativo con negativo en configuración serie (esto genera cortocircuito).
• Verifica que las baterías sean idénticas: En conexión serie, todas las baterías deben tener exactamente la misma capacidad (Ah), tensión nominal, modelo, edad y estado de carga (SOC). Mezclar baterías diferentes genera desbalance de tensión que sobrecarga la batería de menor capacidad y reduce drásticamente la vida útil del banco.
• Calcula la cantidad necesaria de cables: Para un banco de N baterías en serie necesitas (N-1) cables de unión. Por ejemplo: 2 baterías en serie = 1 cable; 4 baterías en serie = 3 cables; 8 baterías en serie = 7 cables.
• Compra cables idénticos para todo el banco: Aunque en serie la simetría no es tan crítica como en paralelo, se recomienda usar cables idénticos en longitud, calibre y crimpado para todas las uniones del banco, garantizando comportamiento eléctrico predecible.
• Apriete correcto del tornillo del borne con torquímetro: Aplica el torque de apriete recomendado por el fabricante de la batería (típicamente 6-12 Nm para tornillos M8) usando torquímetro calibrado, garantizando contacto firme sin deformar el terminal.
• Aplicación de protector dieléctrico: En ambientes corrosivos (zonas costeras, baterías de plomo-ácido), aplica una capa fina de protector dieléctrico o vaselina industrial sobre las conexiones finalizadas para sellar contra humedad y vapores químicos.
• Aplicación de termocontraíble (recomendado): Cubre las uniones cable-terminal con tubo termoretráctil de calibre adecuado (preferiblemente con adhesivo interno) para mejorar la protección mecánica y química.
• Ecualización inicial del banco: Antes de poner en operación el banco recién armado en serie, realiza una carga de ecualización completa para igualar el SOC de todas las baterías y evitar desbalances iniciales.
• Protecciones DC obligatorias según norma SEC: Recuerda que toda conexión DC entre baterías e inversor debe contar con fusibles o disyuntores DC dimensionados según la corriente nominal del sistema, conforme al Pliego Técnico RIC N°15 de la SEC chilena.
• Considera balanceadores de baterías para sistemas críticos: En bancos serie de plomo-ácido para aplicaciones críticas, considera instalar balanceadores activos (Battery Equalizers) que mantengan automáticamente las baterías ecualizadas durante toda su vida útil.
• Verifica la longitud antes de instalar: 20 cm es ideal para baterías adyacentes con bornes en proximidad inmediata. Si las baterías están separadas por mayor distancia, considera longitudes superiores; nunca fuerces el cable ni lo dejes con tensión mecánica excesiva.
• Inspección periódica: Verifica el estado de los cables y terminales al menos una vez al año durante mantenciones, buscando signos de oxidación, corrosión, decoloración por calor o aflojamiento de los tornillos de los bornes.
• Reapriete periódico de bornes: Las conexiones de alta corriente pueden aflojarse con el tiempo debido a la dilatación térmica. Reaprieta los tornillos de los bornes cada 12-24 meses con torquímetro calibrado.

¿Por qué Comprar tu Cable de Unión en Serie en Solartex?

En resumen, el Cable AWG N°6 de 20 cm con Terminales en Ambos Extremos Preconfeccionado por Solartex Chile es la solución profesional ideal para construir bancos de baterías en serie, una técnica fundamental para alcanzar tensiones operativas de 24V o 48V partiendo de baterías individuales de 12V que son las más comunes y económicas del mercado. Su combinación de materiales premium (cable Nexans Multiflex AWG N°6 + terminales EKOLINE de cobre estañado en ambos extremos), su crimpado profesional realizado con prensa hidráulica calibrada en condiciones controladas de fábrica, su longitud específica de 20 cm optimizada para bornes adyacentes, su capacidad de corriente nominal de hasta 65A, su flexibilidad para ruteo en racks ajustados, y el respaldo de Solartex Chile como fabricante local con soporte técnico en español lo posicionan como la opción más confiable y conveniente para construir bancos de baterías profesionales que maximicen la vida útil del sistema completo. Frente a la alternativa de armar los cables artesanalmente, esta solución preconfeccionada elimina los riesgos asociados al crimpado manual deficiente, garantiza una conexión gas-tight de baja resistencia, ahorra tiempo de instalación y proporciona tranquilidad gracias al soporte post-venta local. Si tu sistema requiere también conexiones paralelas para aumentar capacidad Ah, complementa con el cable de 88 cm para uniones paralela también disponible en Solartex (creando configuraciones serie-paralelo). Combínalo con baterías de litio LiFePO4 o plomo-ácido AGM/Gel idénticas (mismo modelo, capacidad y edad), barras colectoras DC, fusibles DC de protección, disyuntores magnetotérmicos DC y todos los accesorios complementarios disponibles en Solartex para armar un banco de baterías profesional certificado. Recuerda que para conectar el banco completo al inversor también necesitarás cables AWG 6 con terminal en un solo extremo (de 1,5m o 2m, también disponibles en Solartex). Con esta elección, instaladores profesionales, propietarios de sistemas residenciales, dueños de motorhomes y embarcaciones, agricultores con sistemas solares pequeños y medianos, y autoinstaladores DIY pueden estar seguros de utilizar componentes de calidad probada, manteniendo la integridad eléctrica del banco durante toda su vida útil. Disponible en Solartex con stock permanente, despacho rápido a todo Chile y soporte técnico especializado para verificar la compatibilidad con tus baterías específicas.

Características Técnicas:

Fabricante	Solartex Chile (preconfeccionado local)
Tipo de producto	Cable de unión en serie con terminales en ambos extremos
Aplicación principal	Conexión en serie de baterías (aumentar voltaje)
Marca del conductor	Nexans Multiflex
Marca de los terminales	EKOLINE (2 unidades)
Calibre del conductor	AWG N°6 (≈ 13,3 mm² / 16 mm²)
Material del conductor	Cobre flexible de alta pureza
Aislamiento del cable	PVC industrial
Color del aislamiento	Negro
Material de los terminales	Cobre electrolítico 99,9% estañado
Tipo de terminales	Argolla (ring lug) con perforación central
Cantidad de terminales	2 (uno en cada extremo)
Longitud del cable	20 cm (0,20 metros)
Configuración	Simétrica (terminales en ambos extremos)
Función eléctrica	Conexión SERIE (suma de voltajes)
Capacidad de corriente nominal	Hasta 65 A (operación continua)
Resistencia de contacto típica	< 0,1 mΩ por terminal (crimpado profesional)
Tipo de crimpado	Compresión hidráulica profesional
Tensión nominal	Hasta 1000 V CC / 600 V CA
Temperatura de operación	-25 °C a +90 °C
Resistencia química	Alta (apta para vapores ácidos de baterías de plomo-ácido)
Resistencia a corrosión	Alta (terminales estañados, apto para ambientes salinos)
Resistencia a vibración	Sí, apto para motorhomes, embarcaciones y vehículos
Flexibilidad	Alta (cable Multiflex Nexans)
Vida útil estimada	10-15 años
Certificaciones de los terminales	CE, RoHS, ISO 9001 (EKOLINE)
Listo para instalar	Sí, terminales preinstalados en ambos extremos
Cantidad por unidad	1 cable
Garantía	Según condiciones de Solartex Chile
