Cable Solar 20 metros con conectores mc4

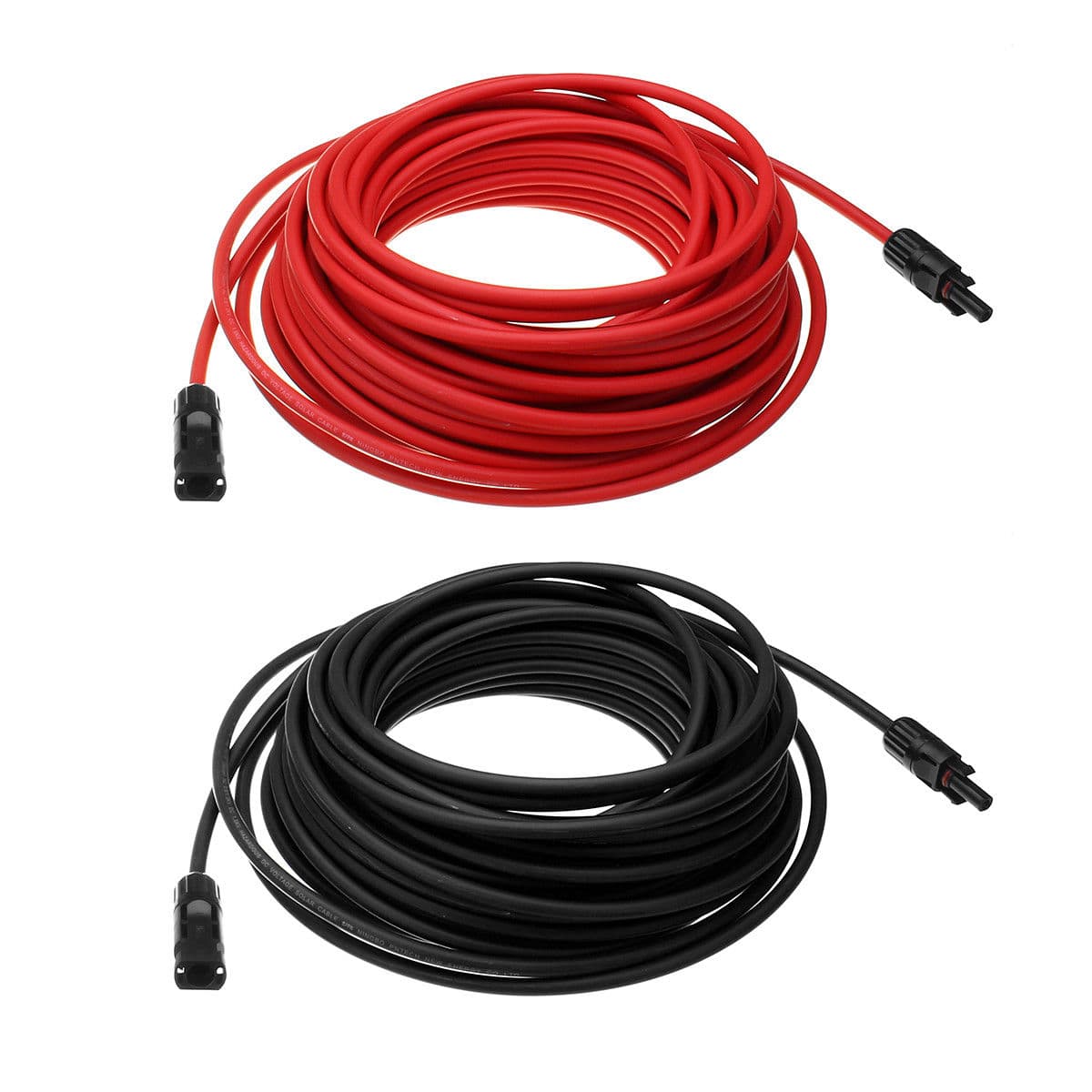

Kit de Extensión Solar 20 Metros con Cable 6 mm² y Conectores MC4 Incluidos — Par Rojo y Negro

El Kit de Extensión Solar 20 Metros con Conectores MC4 es una solución plug-and-play completa que incluye dos cables de 20 metros de cable solar de 6 mm² listos para instalar — uno rojo (polo positivo) y uno negro (polo negativo) — con conectores MC4 macho y hembra ya instalados de fábrica en ambos extremos de cada cable, listos para enchufar directamente entre los paneles solares y el inversor o controlador MPPT sin necesidad de herramientas de crimpado ni preparación adicional. Este kit está diseñado específicamente para situaciones donde la distancia entre los paneles solares instalados en el techo o estructura y el inversor ubicado en el interior del edificio supera la longitud del cableado original de los paneles, requiriendo una extensión de calidad certificada que mantenga la integridad eléctrica y mecánica del sistema durante toda su vida útil. El cable solar de 6 mm² con conductor de cobre desnudo trenzado completamente recocido según norma ASTM B3 clase B, aislamiento de doble capa y grado de protección IP67/IP68 garantiza resistencia total a la intemperie, radiación UV, humedad, lluvia, nieve y variaciones térmicas extremas. Con 40A de ampacidad certificada a 90°C en condiciones húmedas y secas, este kit es compatible con strings fotovoltaicos residenciales y comerciales pequeños de la gran mayoría de paneles del mercado, cubriendo tramos de extensión de hasta 20 metros sin pérdidas resistivas significativas. Compatible con todos los paneles solares que utilizan el estándar MC4 universal (Canadian Solar, Jinko Solar, JA Solar, Trina Solar, Longi Solar, OSDA Solar, BYD y todos los fabricantes Tier 1 del mercado), este kit permite alargar el recorrido del string fotovoltaico de manera profesional, rápida y segura.

Versatilidad en Aplicaciones del Kit de Extensión Solar 20 Metros

El Kit de Extensión Solar 20 Metros con Conectores MC4 está diseñado específicamente para todas las situaciones donde la longitud del cableado solar disponible es insuficiente para llegar desde los paneles hasta el inversor, el controlador MPPT o la caja combinadora. Al venir con conectores MC4 ya instalados en ambos extremos, elimina completamente la necesidad de pinza crimpadora MC4, peladores de cable y conocimientos técnicos de crimpado, siendo la solución más rápida y segura para autoinstaladores DIY, técnicos en el terreno y propietarios que requieren extender su sistema sin complicaciones. A continuación, las principales aplicaciones del kit:

Principales aplicaciones:

• Extensión de string fotovoltaico desde el techo al inversor: Aplicación principal, donde permite alargar el recorrido del cableado solar desde el último panel del string en el techo hasta la entrada CC del inversor instalado en el interior del edificio, superando distancias mayores a las que permite el cableado original de los paneles.
• Sistemas residenciales on-grid con inversor alejado de los paneles: Apto para instalaciones donde el inversor está ubicado en el subterráneo, bodega o sala técnica del edificio y los paneles están en el techo, requiriendo extensiones de 10-20 metros por el recorrido de la canalización.
• Sistemas residenciales on-grid bajo Ley 21.118 (Net Billing): Compatible con instalaciones declaradas ante la SEC chilena bajo el Pliego Técnico RIC N°15, donde el cableado de extensión debe mantener la certificación del cable solar original.
• Extensión de paneles en estructuras alejadas: Apto para casos donde los paneles solares se instalan en una estructura separada del edificio principal (pérgola solar, carport, cobertizo) y se requiere una extensión de cable subterráneo o aéreo para alcanzar el inversor interior.
• Sistemas solares off-grid con inversores en sala separada: Componente esencial en instalaciones autónomas donde el banco de baterías e inversor se ubican en un cuarto técnico separado de los paneles, requiriendo extensiones largas del cableado fotovoltaico.
• Reconfiguración y ampliación de instalaciones existentes: Permite añadir nuevos paneles alejados del string existente o reconectar paneles que han sido reubicados en una nueva posición.
• Sistemas agrovoltaicos: Apto para instalaciones agrícolas y ganaderas donde los paneles se ubican en estructuras externas (cobertizos, tinglados, carports de maquinaria) alejadas del inversor interior.
• Vehículos recreativos (RV) y motorhomes grandes: Permite extender el cableado desde paneles instalados en el techo del vehículo hasta el controlador MPPT o inversor ubicado en el interior del motorhome cuando la distancia supera el cableado disponible.
• Sistemas marinos y embarcaciones: Extensión de cableado entre paneles en cubierta y el controlador MPPT o inversor instalado en el interior de la embarcación.
• Instalaciones con canalización compleja: Cuando el recorrido de la canalización eléctrica (por canaletas, tubería conduit o bajo techo falso) agrega longitud significativa al trayecto directo entre panel e inversor.
• Instalaciones provisionales o temporales: Permite crear instalaciones solares temporales para eventos, campamentos o proyectos piloto que requieren conectar paneles a distancias variables.
• Reparación y reemplazo de cableado dañado: Solución inmediata para reemplazar tramos de cableado solar deteriorado por roedores, aplastamiento mecánico o daño del aislamiento, sin necesidad de herramientas de crimpado.

Función y Beneficios del Kit de Extensión con MC4 Preinstalados

El Kit de Extensión Solar 20 Metros con Conectores MC4 combina dos elementos críticos en una sola solución plug-and-play: el cable solar de 6 mm² certificado para uso en intemperie y los conectores MC4 ya instalados profesionalmente de fábrica. La principal ventaja frente a comprar el cable por metro y los conectores MC4 por separado es la eliminación total de la necesidad de crimpado: el crimpado de conectores MC4 requiere una pinza crimpadora específica certificada, pelador de cable preciso y conocimiento técnico del proceso de crimpado (pelado a la longitud exacta, inserción correcta del pin en el conector, verificación de estanqueidad del prensaestopas), pasos donde los errores generan conexiones deficientes que pierden estanqueidad IP68, aumentan la resistencia eléctrica, generan calentamiento y eventualmente fallas del sistema. Con este kit, la instalación se reduce simplemente a conectar el extremo macho del cable de extensión al extremo hembra del panel solar positivo (rojo), y el extremo hembra al extremo macho de la entrada del inversor (o al cable proveniente del panel), completando la extensión en menos de 2 minutos sin herramientas. El cable solar de 6 mm² incorpora conductor de cobre desnudo trenzado completamente recocido según norma ASTM B3 clase B, que garantiza conductividad máxima, flexibilidad para ruteo en canalizaciones y resistencia a la fatiga mecánica por vibración en aplicaciones móviles. La ampacidad certificada de 40A a 90°C en condiciones húmedas y secas garantiza que el cable soporte sin sobrecalentamiento la corriente máxima de los strings fotovoltaicos residenciales más comunes del mercado. El aislamiento de doble capa con espesor de 0,075 pulgadas (≈1,9 mm) y diámetro exterior nominal de 0,28 pulgadas (≈7,1 mm) ofrece protección mecánica y dieléctrica superior para uso en intemperie, subterráneo y entubado. Los conectores MC4 preinstalados en ambos extremos de cada cable garantizan estanqueidad IP67/IP68, sistema de bloqueo positivo que previene desconexiones accidentales bajo carga, y compatibilidad universal con todos los paneles y conectores MC4 del mercado.

Características Principales del Kit de Extensión Solar 20 Metros

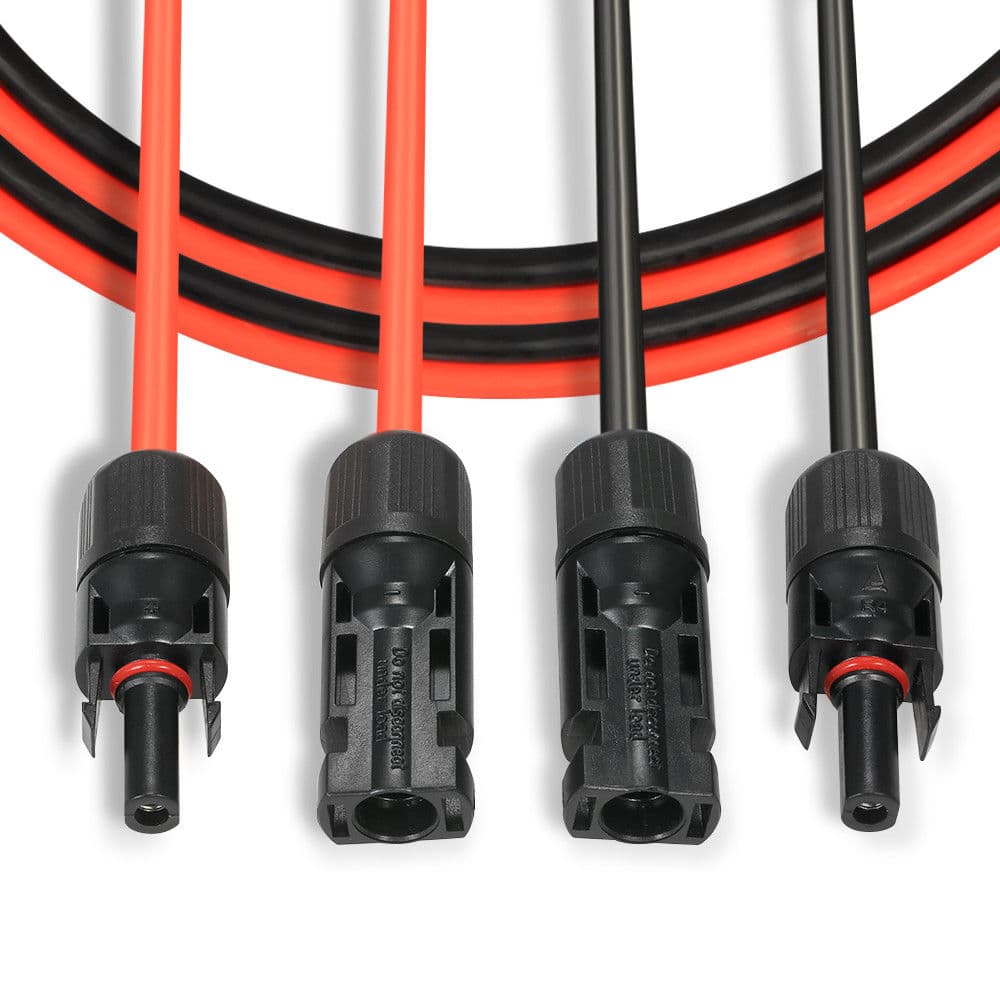

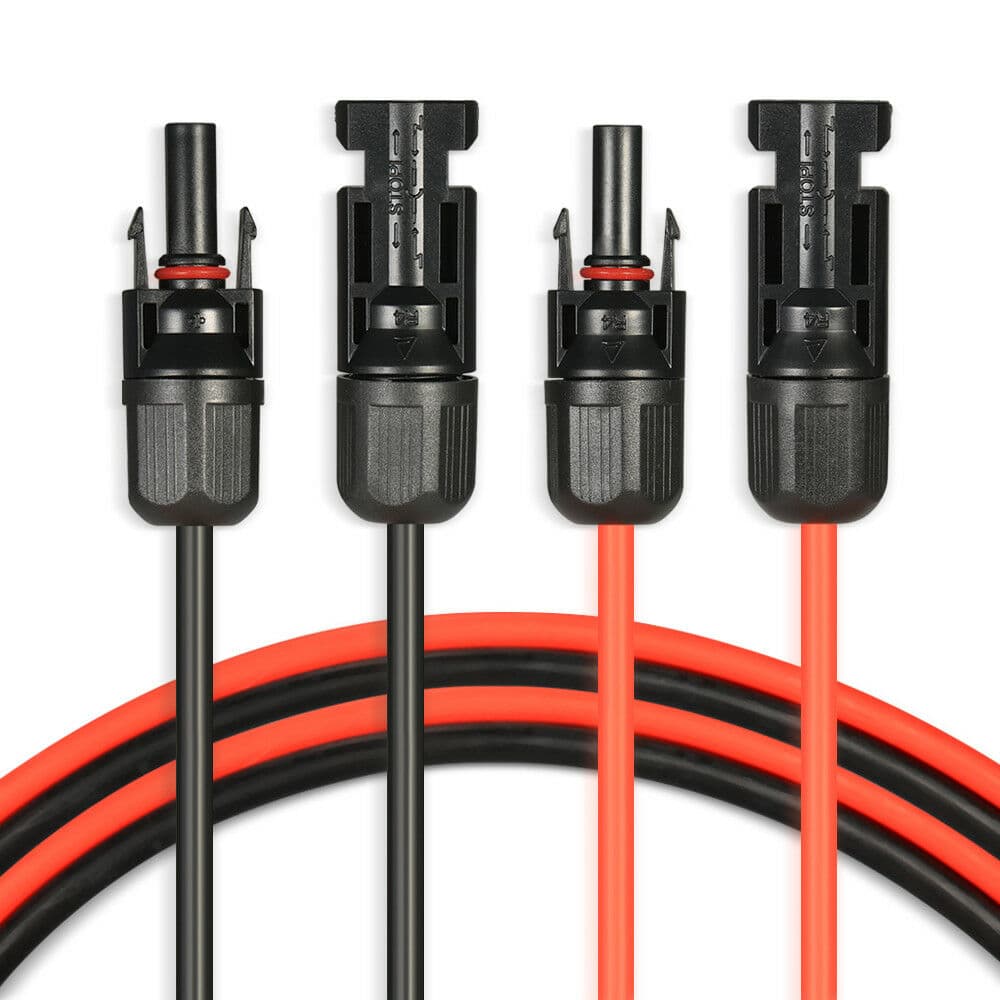

• Kit completo plug-and-play: Incluye 2 cables listos para usar (1 rojo polo positivo + 1 negro polo negativo), con conectores MC4 instalados de fábrica en ambos extremos de cada cable. No requiere herramientas adicionales.
• Longitud de 20 metros por cable: Longitud generosa que cubre la gran mayoría de instalaciones residenciales donde el recorrido entre paneles e inversor supera el cableado original de los paneles.
• Cable solar de 6 mm²: Calibre estándar fotovoltaico que equilibra capacidad de corriente (40A a 90°C), pérdidas resistivas mínimas y compatibilidad con conectores MC4 estándar.
• Conductor cobre desnudo trenzado recocido ASTM B3 clase B: Conductor de máxima conductividad según norma ASTM B3, completamente recocido para máxima flexibilidad y clase B trenzado para múltiples hilos finos.
• Aislamiento de doble capa: Doble aislamiento con espesor de 0,075 pulgadas (≈1,9 mm) que garantiza protección mecánica, dieléctrica y química superior para uso en intemperie.
• Ampacidad de 40A a 90°C húmedo/seco: Capacidad de corriente certificada de 40A en condiciones de temperatura máxima (90°C) tanto en ambientes húmedos como secos.
• Grado de protección IP67/IP68: Estanqueidad total contra polvo e inmersión en agua, garantizando funcionamiento correcto incluso en condiciones climáticas extremas.

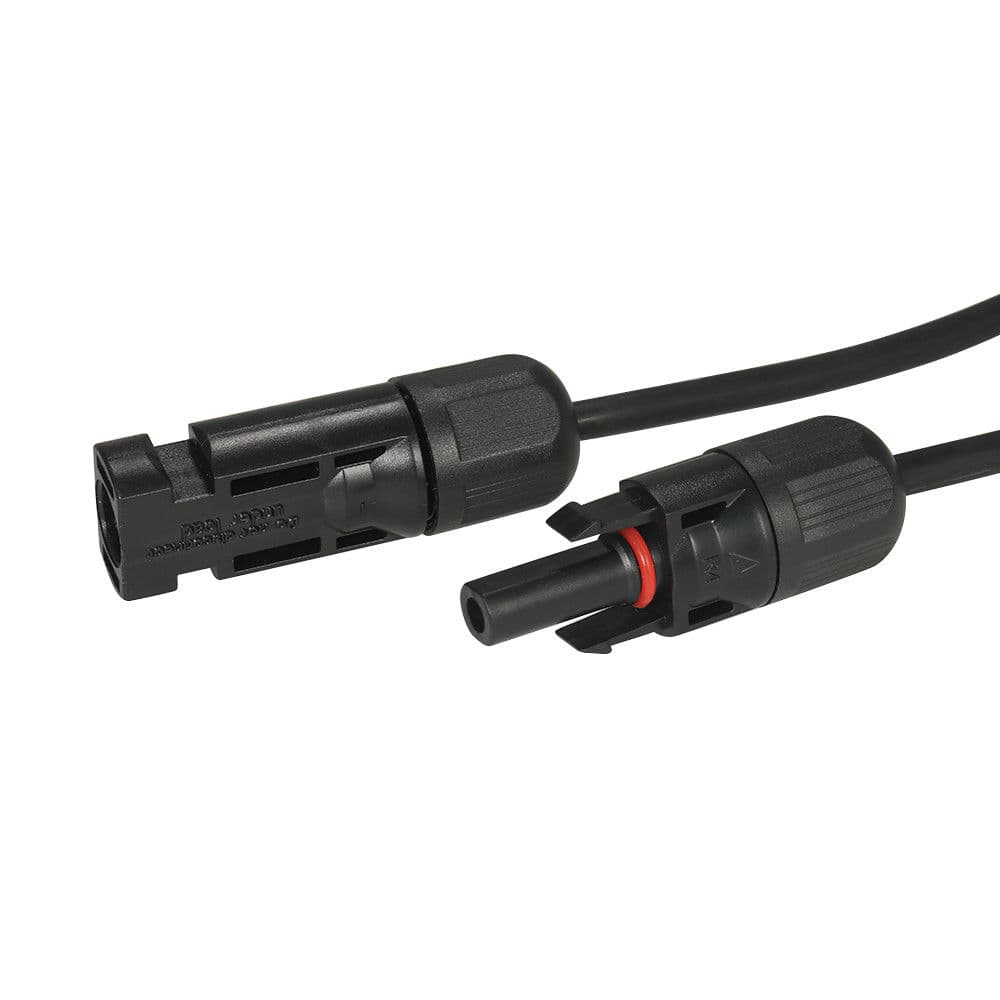

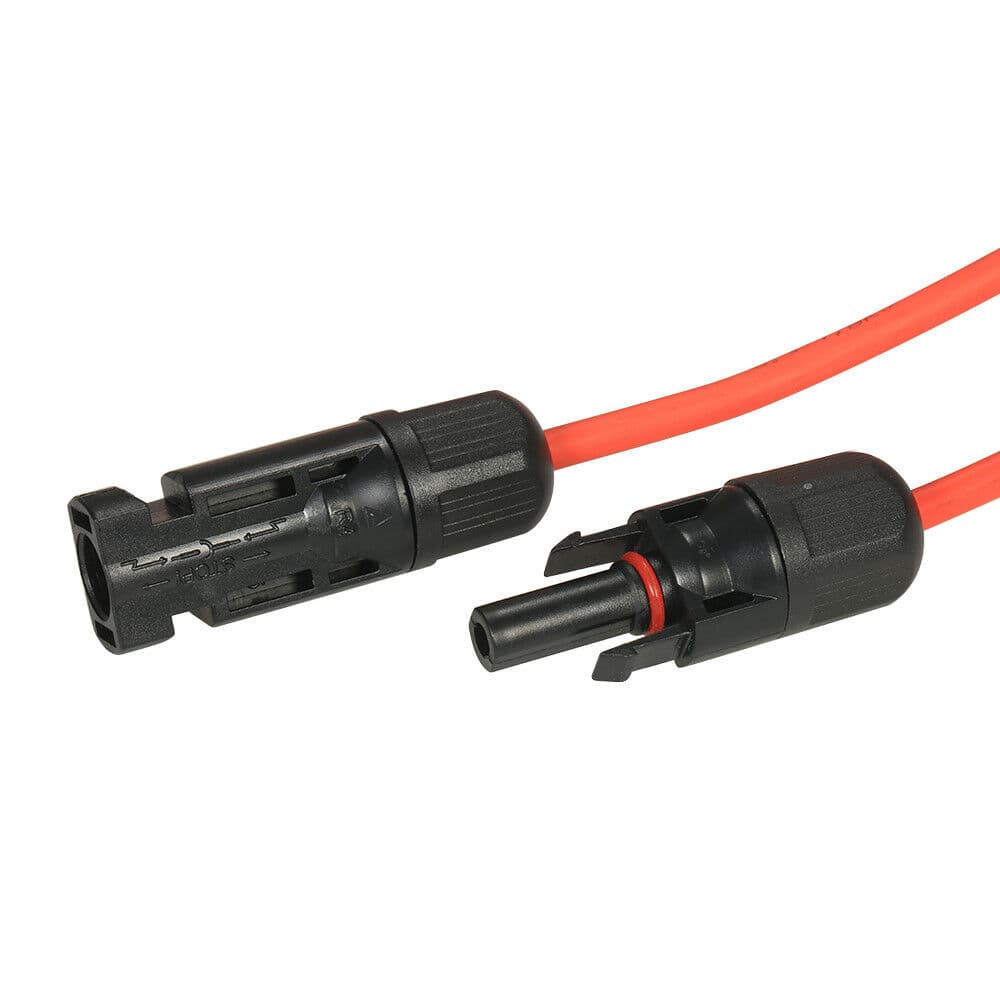

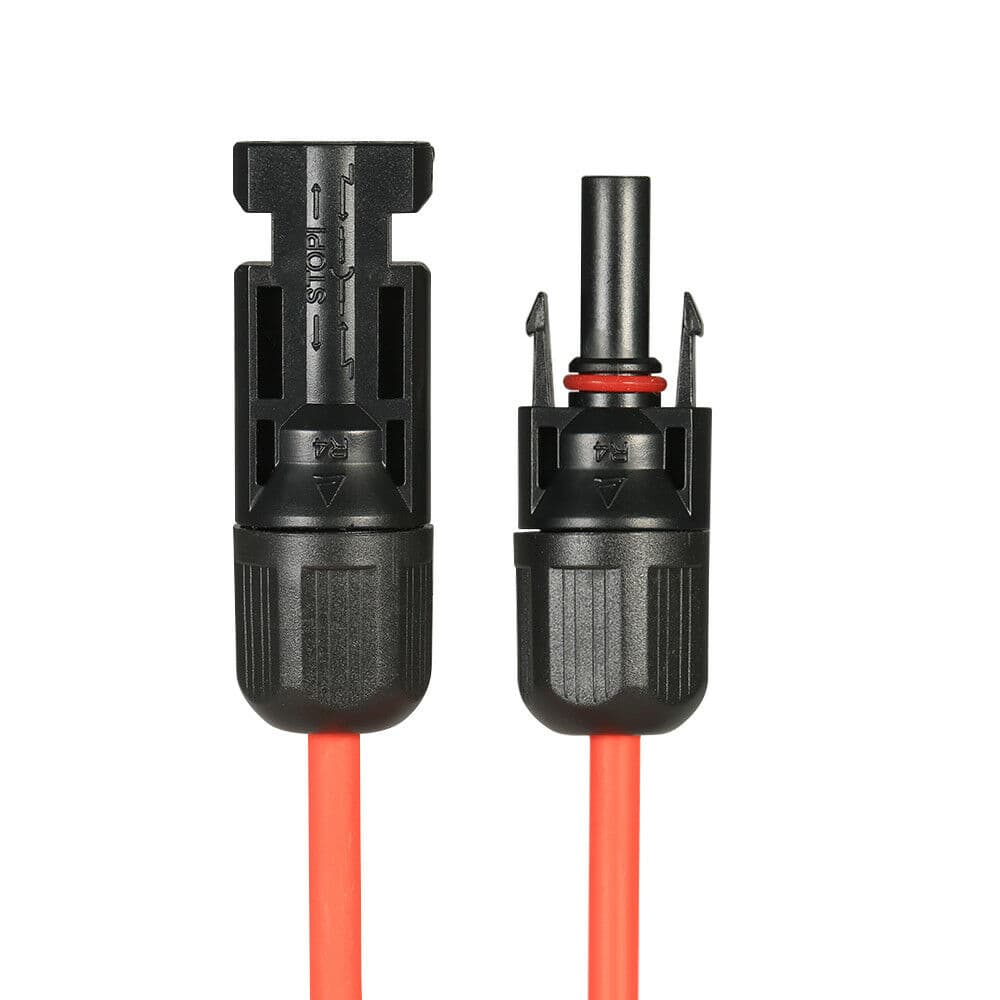

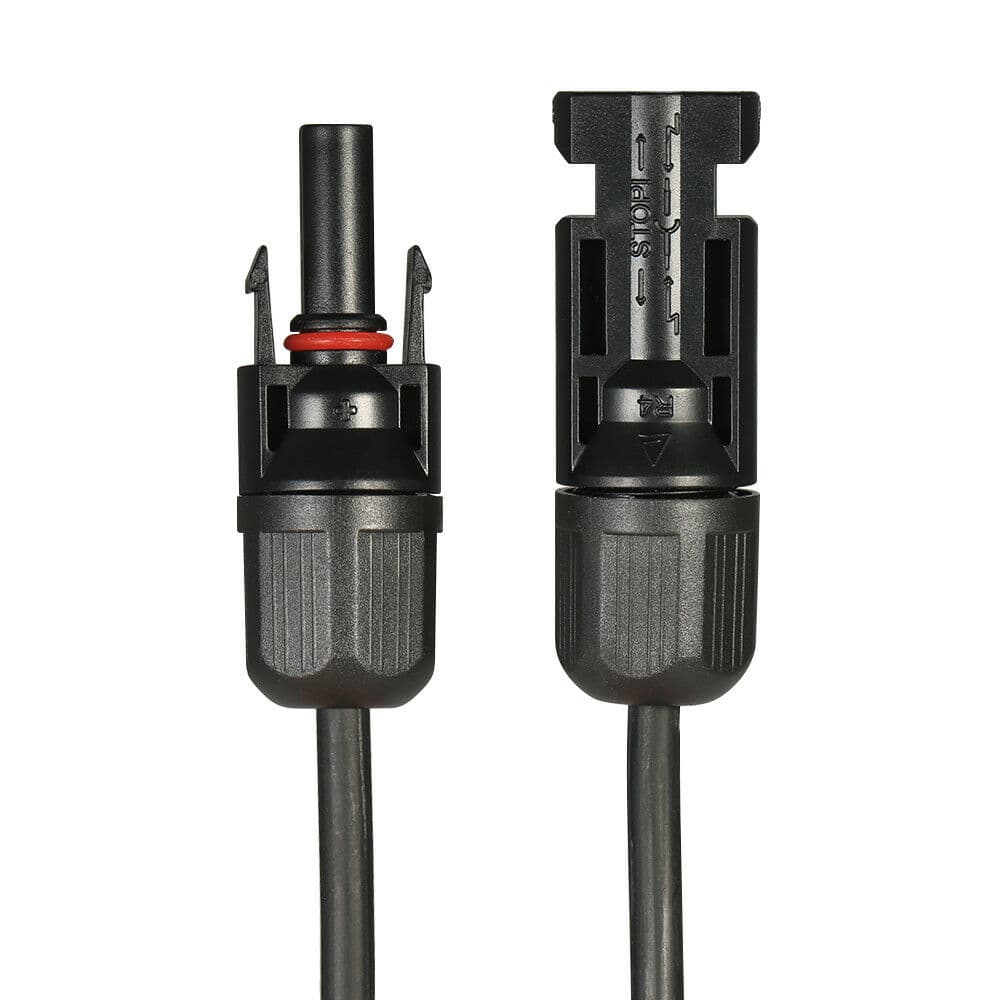

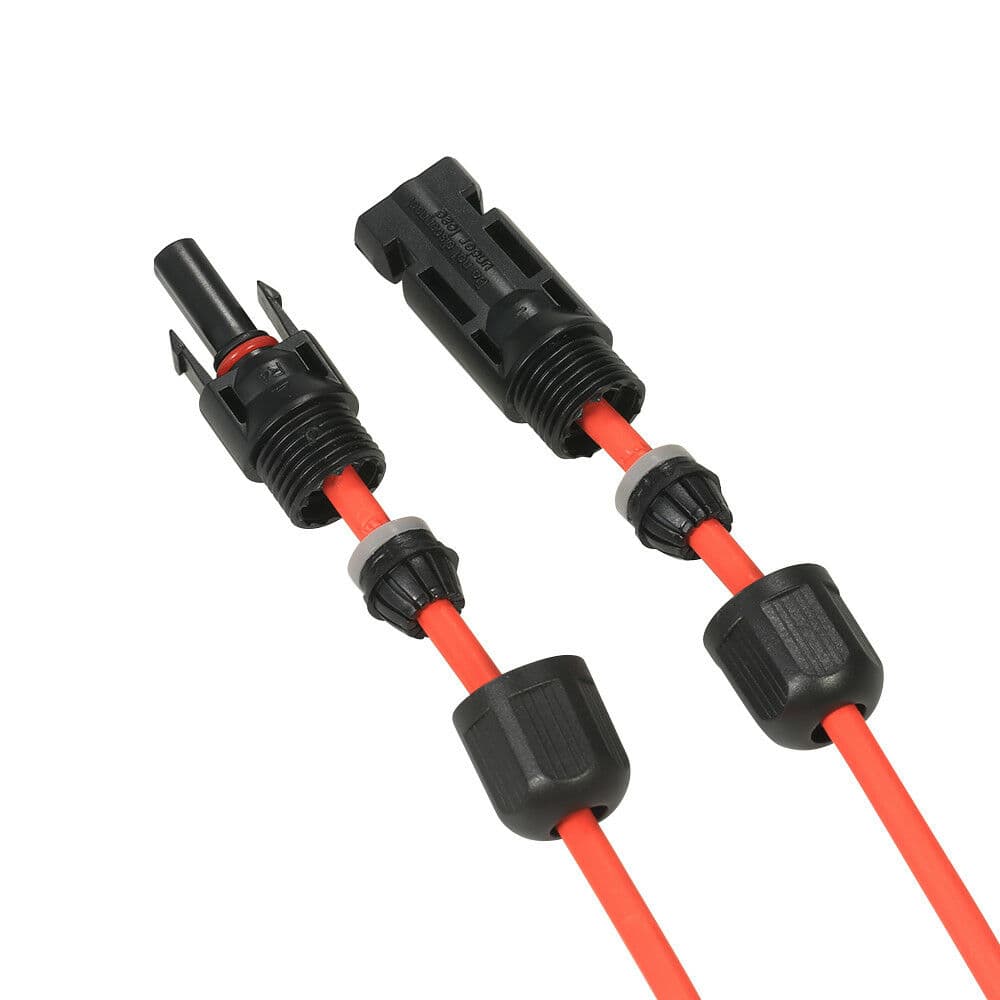

• Conectores MC4 preinstalados en ambos extremos: Conectores MC4 macho y hembra instalados de fábrica en ambos extremos de cada cable, con sistema de bloqueo positivo y estanqueidad IP68.
• Estándar MC4 universal: Compatible con paneles Canadian Solar, Jinko Solar, JA Solar, Trina Solar, Longi Solar, OSDA Solar, BYD y todos los fabricantes que utilizan el estándar MC4.
• Disponible en par rojo y negro: Codificación de colores clara para identificación inmediata del polo positivo (rojo) y negativo (negro) del cableado DC.
• Resistencia UV certificada: Aislamiento resistente a la degradación por radiación ultravioleta, garantizando integridad del cable durante toda la vida útil del sistema.
• Rango de temperatura de operación amplio: Apto para todas las zonas climáticas del territorio chileno, desde el desierto de Atacama hasta la cordillera andina y el litoral pacífico.
• Cumple normativa chilena: Compatible con las exigencias del Pliego Técnico RIC N°15 de la SEC Chile para instalaciones fotovoltaicas declaradas bajo la Ley 21.118 Net Billing.
• Instalación sin herramientas: Los conectores MC4 ya instalados eliminan la necesidad de pinza crimpadora MC4, pelador de cable y conocimientos de crimpado.
• Vida útil superior a 25 años: Cable e instalación diseñados para igualar la vida útil de los paneles solares Tier 1 del mercado.

Beneficios de Elegir el Kit de Extensión Solar 20 Metros de Solartex

Optar por el Kit de Extensión Solar 20 Metros con Conectores MC4 disponible en Solartex Chile significa elegir la solución más rápida, segura y conveniente para extender el cableado fotovoltaico en cualquier instalación residencial, comercial u off-grid, sin comprometer la calidad eléctrica ni la estanqueidad del sistema. Las tres alternativas que compiten con este kit tienen limitaciones importantes: el cable solar por metro requiere herramientas de crimpado MC4 y conocimiento técnico que no todos los instaladores o autoinstaladores poseen; los cables de extensión genéricos sin certificación presentan riesgo de degradación acelerada del aislamiento bajo UV y pérdida de estanqueidad de los conectores; y fabricar una extensión artesanal en el terreno con condiciones de campo (polvo, humedad, prisas) es una fuente frecuente de conexiones MC4 deficientes que generan arco eléctrico. Este kit elimina todos esos riesgos al ofrecer un cable solar certificado con conectores MC4 instalados de fábrica en condiciones controladas. La longitud de 20 metros es suficiente para cubrir la gran mayoría de instalaciones residenciales chilenas, donde el recorrido desde el techo hasta el inversor interior (considerando las canalizaciones por paredes y techos) suele estar entre 10 y 18 metros. Aunque el cable de extensión solar introduce una conexión adicional respecto al uso de cable solar por metro directamente crimpado, la calidad de los conectores MC4 instalados de fábrica y la certificación IP68 de la unión garantizan que la conexión adicional no sea un punto de falla si se instala correctamente (sin doblar, sin tensión mecánica sobre el conector). Para instaladores profesionales que prefieren fabricar el cableado a medida exacta, Solartex ofrece el cable solar de 4 mm² y 6 mm² por metro con conectores MC4 IP68 por separado. Para autoinstaladores DIY, técnicos sin pinza crimpadora MC4 y situaciones donde se requiere una solución inmediata y lista para instalar, este kit de 20 metros es la opción perfecta.

Consejos Clave para su Correcta Instalación:

• Verifica que la longitud sea suficiente: Mide el recorrido real de la canalización (no la distancia en línea recta) antes de comprar. Considera curvas, bajadas de pared y cambios de dirección que agregan longitud al recorrido real.
• Respeta la codificación de colores: Conecta siempre el cable rojo al polo positivo (+) del string fotovoltaico y el negro al polo negativo (-). Nunca intercambies los colores — una inversión de polaridad puede dañar permanentemente el inversor.
• No conectes bajo carga solar: Conecta y desconecta los cables MC4 solo cuando los paneles estén cubiertos o fuera de horas de irradiación solar. Conectar o desconectar MC4 bajo carga genera arco eléctrico que funde los contactos.
• Verifica el clip de retención MC4: Al conectar, escucha o siente el "click" del clip de retención positivo del MC4. Sin ese click la conexión no está correctamente bloqueada y puede desconectarse accidentalmente.
• No dejes los extremos abiertos en intemperie: Los extremos MC4 no conectados deben protegerse con tapas de cierre MC4 (disponibles en Solartex) para evitar el ingreso de polvo y humedad cuando el cable no está en uso.
• Sujeta el cable correctamente: Fija el cable a la canalización o estructura usando abrazaderas UV-estabilizadas específicas para cable solar, evitando que el cable cuelgue libremente y sufra tensiones mecánicas que puedan dañar los conectores.
• Evita doblar el cable sobre los conectores: No apliques tensión mecánica sobre los conectores MC4 preinstalados — asegúrate de que el cable quede sin tensión en los tramos cercanos a los conectores para preservar la estanqueidad IP68.
• No mezcles marcas de conectores MC4: Aunque el estándar MC4 es universal, evita conectar el MC4 de este kit con conectores MC4 de otro fabricante — usa siempre el mismo tipo en cada punto de conexión.
• Para tramos mayores a 20 metros: Si la distancia entre paneles e inversor supera los 20 metros, considera usar cable solar de 6 mm² por metro (también disponible en Solartex) con mayor longitud, ya que los empalmes en serie de extensiones generan pérdidas adicionales y puntos de falla potenciales.
• Protecciones DC obligatorias según norma SEC: Instala fusibles DC, descargadores de sobretensión Tipo II y disyuntor DC entre paneles e inversor según el Pliego Técnico RIC N°15 de la SEC chilena.
• Inspección periódica: Verifica el estado de los conectores MC4 y el aislamiento del cable al menos una vez al año, buscando signos de abrasión, mordeduras de roedores o daño visible del aislamiento.

¿Por qué Comprar tu Kit de Extensión Solar en Solartex?

En resumen, el Kit de Extensión Solar 20 Metros con Conectores MC4 disponible en Solartex Chile es la solución más rápida, práctica y segura para extender el cableado fotovoltaico entre paneles solares e inversor en instalaciones residenciales, comerciales, off-grid y móviles. Su cable solar de 6 mm² con conductor cobre ASTM B3 clase B, doble aislamiento IP67/IP68, ampacidad de 40A a 90°C, resistencia UV y rango de temperatura de operación amplio garantizan integridad eléctrica durante 25+ años en todas las condiciones climáticas del territorio chileno. Los conectores MC4 instalados de fábrica en ambos extremos de cada cable eliminan la necesidad de herramientas de crimpado y garantizan una conexión plug-and-play segura y certificada. El par de cables (rojo + negro) cubre de una sola compra toda la extensión del string fotovoltaico en ambas polaridades. Combínalo con paneles solares OSDA y de otras marcas Tier 1, inversores Felicity IVCM2024-LV e IVEM6048-II, controladores MPPT SmartSolar Victron y todos los accesorios complementarios disponibles en Solartex para completar tu instalación fotovoltaica. Para instalaciones con distancias superiores a 20 metros o para instaladores profesionales que prefieren fabricar el cableado a la medida exacta, Solartex ofrece cable solar de 6 mm² y 4 mm² por metro con conectores MC4 por separado. Con esta elección, instaladores profesionales, propietarios de sistemas residenciales, autoinstaladores DIY, dueños de motorhomes y operadores de sistemas off-grid pueden estar seguros de utilizar una solución de calidad certificada, lista para instalar, que mantiene la integridad eléctrica del string fotovoltaico durante toda la vida útil del sistema. Disponible en Solartex con stock permanente, despacho rápido a todo Chile y soporte técnico especializado para verificar la compatibilidad con tu sistema solar específico.

Características Técnicas:

Tipo de producto	Kit de extensión solar plug-and-play
Contenido del kit	2 cables de 20m (1 rojo + 1 negro) con conectores MC4 en ambos extremos
Longitud por cable	20 metros
Sección del cable	6 mm²
Conductor	Cobre desnudo trenzado recocido ASTM B3 clase B
Tipo de aislamiento	Doble capa
Espesor del aislamiento	0,075 pulgadas (≈ 1,9 mm)
Diámetro exterior nominal	0,28 pulgadas (≈ 7,1 mm)
Ampacidad (90°C húmedo/seco)	40 A
Grado de protección	IP67 / IP68
Resistencia UV	Sí, para uso en intemperie
Tipo de conectores	MC4 macho y hembra (estándar universal)
Conectores instalados	De fábrica en ambos extremos (no requiere crimpado)
Compatibilidad de conectores	Universal MC4 (Canadian Solar, Jinko, JA Solar, Trina, Longi, OSDA, BYD, etc.)
Colores disponibles	Rojo (polo positivo) y Negro (polo negativo)
Temperatura de operación	-40 °C a +90 °C
Aplicación	Extensión DC entre paneles solares e inversor / controlador MPPT
Instalación	Intemperie, entubado, subterráneo, motorhomes, embarcaciones
Cumplimiento normativa chilena	Ley 21.118 Net Billing / Pliego Técnico RIC N°15 SEC Chile
Vida útil estimada	25+ años
Garantía	Según condiciones de Solartex Chile
