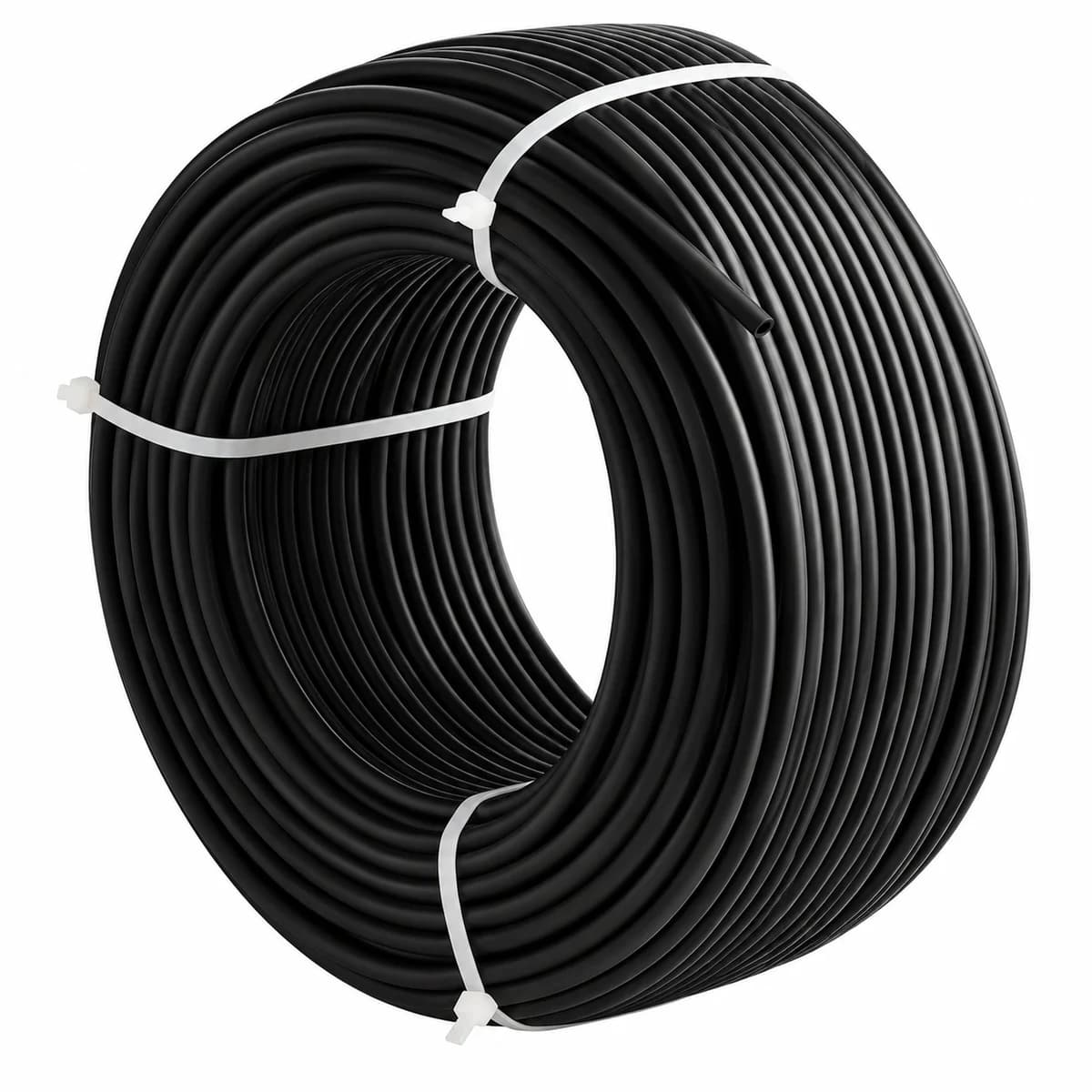

Cable solar fotovoltaico 6 mm² negro por metro

6 mm²

sección del conductor

1 m

unidad de venta

Negro

polo negativo

DC

circuito de paneles

Para qué sirve un cable solar de 6 mm²

El cable solar une los paneles solares con el resto del sistema. A diferencia de un cable eléctrico de casa, está pensado para quedar a la intemperie sobre el techo: recibe sol directo, lluvia y cambios de temperatura todo el año. Por eso las instalaciones fotovoltaicas usan cable PV y no cable de uso doméstico, que con la radiación UV se reseca y se agrieta en pocos años.

La sección de 6 mm² es la más usada para llevar la energía desde el arreglo de paneles hasta el controlador MPPT o el inversor cuando la distancia o la corriente ya no permiten usar 4 mm². Con más sección el cable se calienta menos y pierde menos energía en el camino.

• Compras el largo justo Se vende por metro: pides exactamente la distancia entre tus paneles y tu equipo, sin pagar un rollo completo.
• Color para cada polo El negro identifica el negativo y el rojo el polo contrario. Con un color por polo es difícil invertir la polaridad al conectar el controlador o el inversor.
• Pensado para exterior Cable fotovoltaico para correr por la estructura y el techo, junto a los paneles.
• Compatible con MC4 Se le arman conectores MC4 en las puntas para enchufarlo a los paneles o a extensiones.

Cómo elegir el largo y la sección

En un circuito de corriente continua la energía va y vuelve: hace falta un tramo para el positivo y otro para el negativo. Por eso se compra el mismo largo en negro y en rojo. Mide la distancia real por donde pasará el cable, siguiendo la estructura y los ductos, y agrega uno o dos metros de margen para las curvas y las conexiones.

Lo que limita el largo es la caída de tensión: parte de la energía se pierde calentando el cable. En un sistema solar se busca que esa pérdida no pase del 3 %. La norma IEC 60228 fija para un conductor de cobre estañado clase 5 de 6 mm² una resistencia máxima de 3,39 Ω por kilómetro a 20 °C, y con ese dato se puede calcular la pérdida de cada tramo:

Compara la caída con el voltaje de tus paneles. Con un string de 400 V, perder 2 V es el 0,5 % y no se nota. Con un sistema de 12 V, 1,36 V es más del 10 %: en esos casos acerca el equipo a los paneles o sube la sección.

Usa siempre el mismo largo y la misma sección para el positivo y el negativo, y no mezcles cable solar con cable eléctrico común dentro del circuito de paneles. Los conectores MC4 deben ser para cable de 6 mm²: un conector para otra sección no aprieta bien el conductor, se calienta y es la causa más común de fallas en una instalación solar.

Consejos de instalación

• Fija el cable a la estructura Usa amarras resistentes a UV cada 30 a 50 cm. Un cable suelto se mueve con el viento y roza contra el techo.
• Evita bucles grandes Lleva el positivo y el negativo juntos, uno al lado del otro. Un lazo grande entre ambos capta descargas atmosféricas.
• Protégelo en los tramos expuestos Donde el cable pasa por el suelo, por un muro o queda al alcance de personas o animales, va dentro de un ducto o tubería.
• Arma bien los conectores Crimpa los MC4 con la herramienta adecuada y revisa que el conductor quede firme antes de cerrar el conector.
• Revisa una vez al año Busca cubiertas dañadas, cables aplastados o conectores con señales de temperatura.
