Victron BlueSolar PWM-LCD&USB 12/24V-10A
$32.500+ IVA
Precio con IVA: $38.675
En stock
- 12/24V
- Voltaje de batería
- 55V
- Voltaje máx. de paneles
- 10A
- Corriente
- IP20
- Clase de protección
Controlador de carga PWM Victron BlueSolar de 10 A para baterías de 12 o 24 V, con pantalla LCD, dos USB de 5 V y salida de carga programable. Ideal para un panel de unos 120 W en 12 V o 240 W en 24 V en cabañas, botes y casas rodantes.
Victron Energy · Controladores PWM

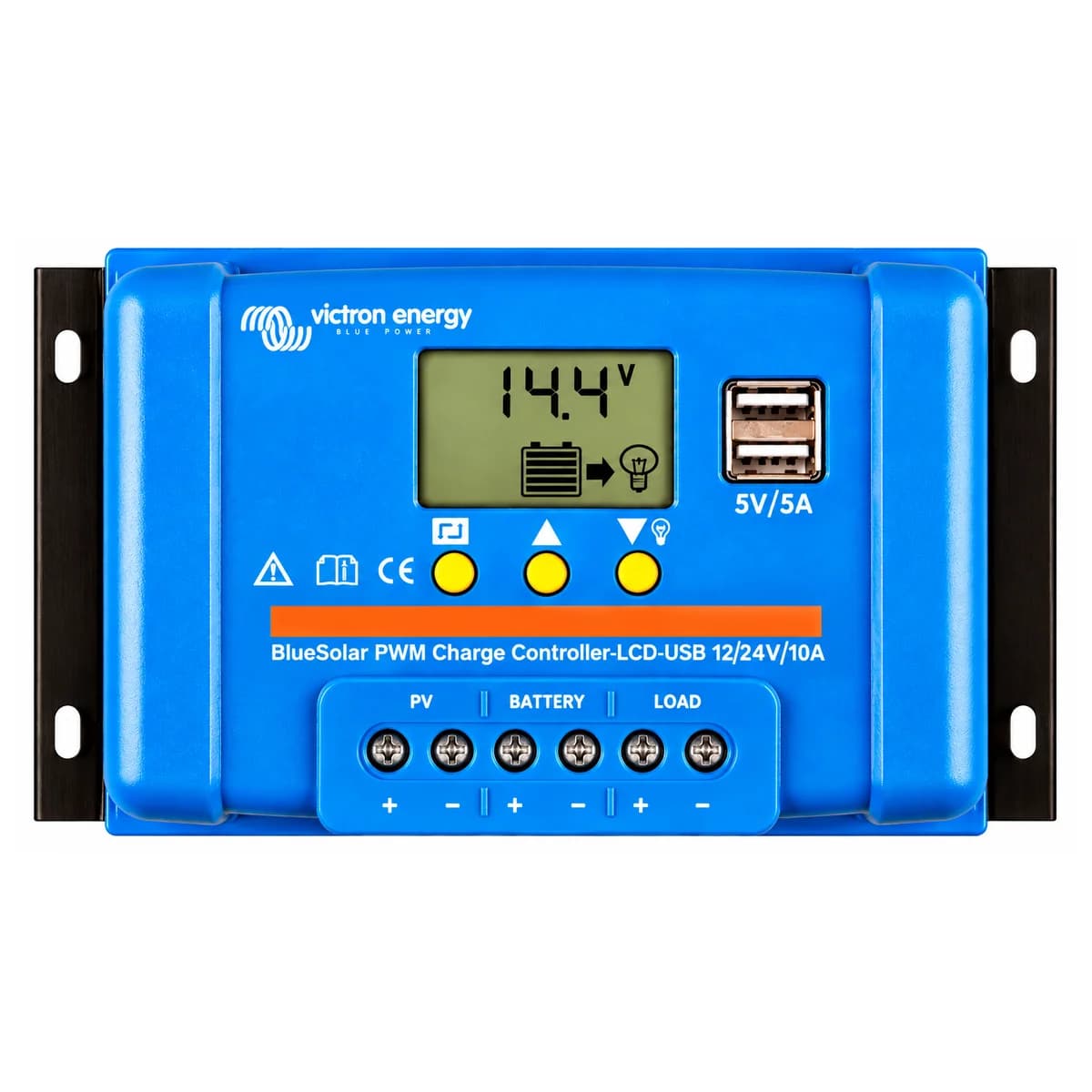

Victron BlueSolar PWM-LCD&USB 12/24V-10A
Modelo BlueSolar PWM-LCD&USB 12/24-10
10 A de carga en la misma carcasa compacta de 150 g: detecta solo si la batería es de 12 o 24 V, se configura desde su pantalla y entrega dos USB para cargar teléfonos y tablets.
- 10 A de corriente de carga
- Batería de 12 o 24 V con detección automática
- Pantalla LCD de estado y configuración
- 2 USB de 5 V, 2 A en total
- Salida de carga con corte por baja tensión
- 10 A
- Corriente de carga nominal
- 12/24 V
- Tensión de batería
- <10 mA
- Autoconsumo
- 0,15 kg
- Peso del equipo
Con 10 A, este BlueSolar ya alcanza para un kit de iluminación y carga de equipos en una cabaña o un bote: un panel de 36 celdas en 12 V o de 72 celdas en 24 V y una batería solar AGM, GEL o de litio con BMS. Si el arreglo es de mayor tensión, como los paneles residenciales de 144 celdas, necesita un controlador solar MPPT. Encuentre el módulo adecuado en paneles solares.
- Configuración en pantalla Tipo de batería, tensiones de conexión y desconexión y temporizador se ajustan desde el LCD.
- Cuatro químicas Algoritmos para AGM, GEL, inundadas y LiFePO4 con BMS interno.
- Protege la batería La salida de carga corta los consumos a 11,2 V en 12 V o 22,4 V en 24 V y los repone a 12,6 V o 25,2 V.
- USB integrados Dos salidas de 5 V con 2 A en total para cargar el celular sin inversor.
- Protecciones completas Polaridad inversa de batería con fusible, cortocircuito de salida y sobretemperatura.
Antes de comprar, sume la corriente de cortocircuito de sus paneles: debe quedar bajo 10 A. Como referencia, eso es un panel de unos 120 W en 12 V o 240 W en 24 V. La tensión solar no puede superar 28 V en 12 V ni 55 V en 24 V, por eso no sirve con paneles residenciales grandes. Es IP20: solo interior.
Qué es y cómo funciona
Un controlador PWM une el panel con la batería y regula por pulsos para mantener la tensión de absorción, 14,4 V en 12 V o 28,8 V en 24 V. Dos horas después de alcanzarla baja a flotación, 13,7 V o 27,4 V, y si la batería cae bajo 13 V en 12 V empieza un nuevo ciclo. Es simple y eficiente cuando la tensión del panel calza con la de la batería.
Cómo se instala
- Fije el regulador en un muro seco, ventilado y cerca de la batería.
- Conecte la batería primero para la detección automática de 12 o 24 V, después el panel y finalmente los consumos.
- Sus bornes aceptan cable de hasta 6 mm², AWG10.
- Un inversor va directo a la batería; la salida de carga puede manejar su control remoto.
- Tenga en cuenta que la puesta a tierra es de positivo común.
Consejos y mantenimiento
- Configure la química de la batería apenas lo instale.
- Use la salida de carga para todos los consumos de corriente continua y así evitar descargas profundas.
- Revise bornes y limpie el polvo una vez al año.
- Opera de -35 a +60 °C a plena carga, con humedad de hasta 95 % sin condensación.
| Corriente de carga nominal | 10 A |
|---|---|
| Tensión de batería | 12/24 V con detección automática |
| Tensión solar máxima | 28 V en 12 V / 55 V en 24 V |
| Absorción, ajuste de fábrica | 14,4 V / 28,8 V |
| Flotación, ajuste de fábrica | 13,7 V / 27,4 V |
| Desconexión por baja tensión | 11,2 V / 22,4 V |
| Reconexión de carga | 12,6 V / 25,2 V |
| Autoconsumo | Menos de 10 mA |
| USB | 2 salidas de 5 V, 2 A en total |
| Protecciones | Polaridad inversa de batería con fusible, cortocircuito de salida, sobretemperatura |
| Sobrecarga en la salida | Corta a los 60 s al 130 %, a los 5 s al 160 % e inmediato en cortocircuito |
| Temperatura de operación | -35 a +60 °C a plena carga |
| Clase de protección | IP20 |
| Bornes | 6 mm² / AWG10 |
| Peso | 0,15 kg |
| Dimensiones alto × ancho × fondo | 9,6 × 16,9 × 3,6 cm |
| Normas | EN 60335-1, IEC 62109-1, EN 61000-6-1, EN 61000-6-3, ISO 7637-2 |
| Modelo | Corriente | Tensión solar máx. | Peso | Medidas |
|---|---|---|---|---|

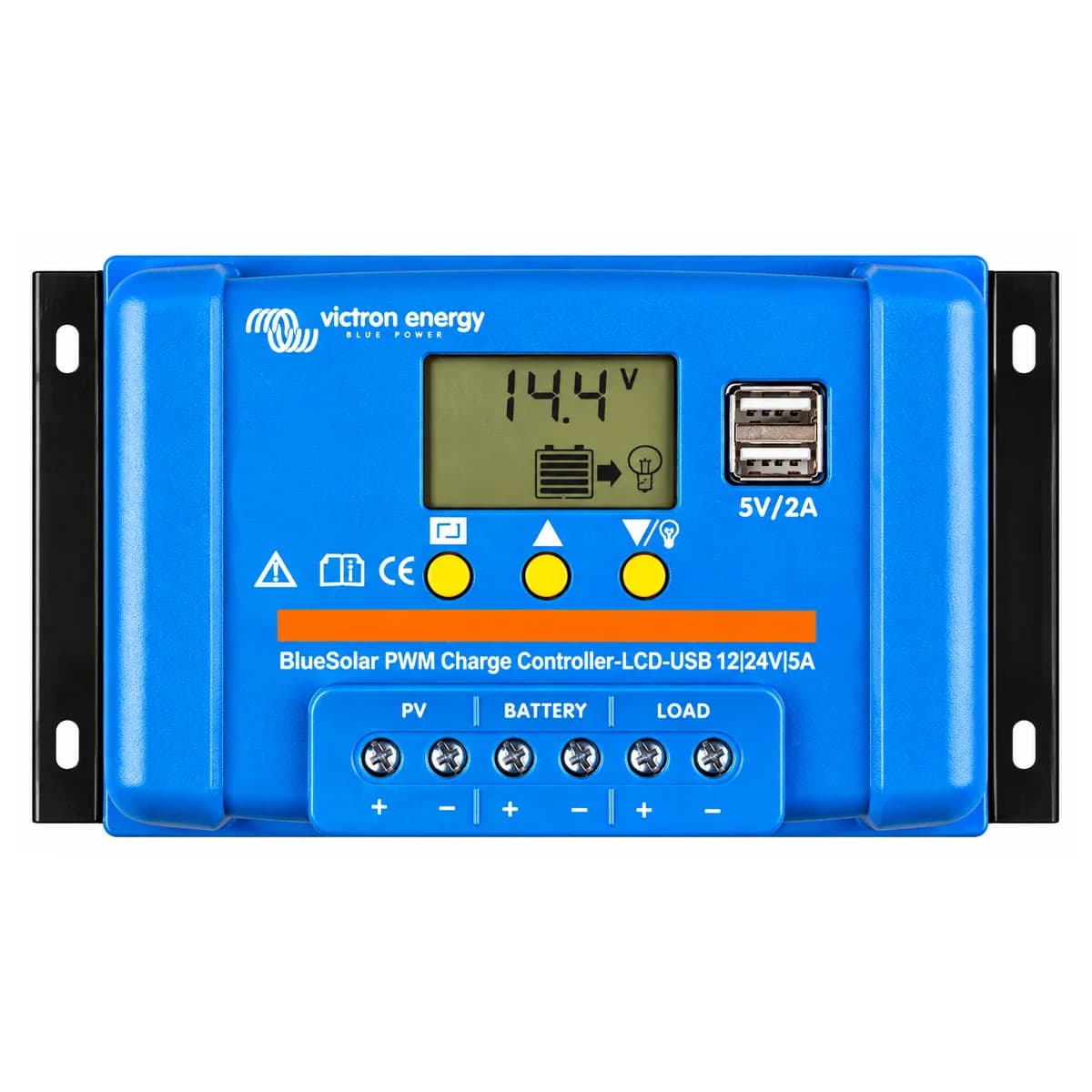

| 12/24-5 | 5 A | 28 / 55 V | 0,15 kg | 9,6 × 16,9 × 3,6 cm |
| 12/24-10 | 10 A | 28 / 55 V | 0,15 kg | 9,6 × 16,9 × 3,6 cm |

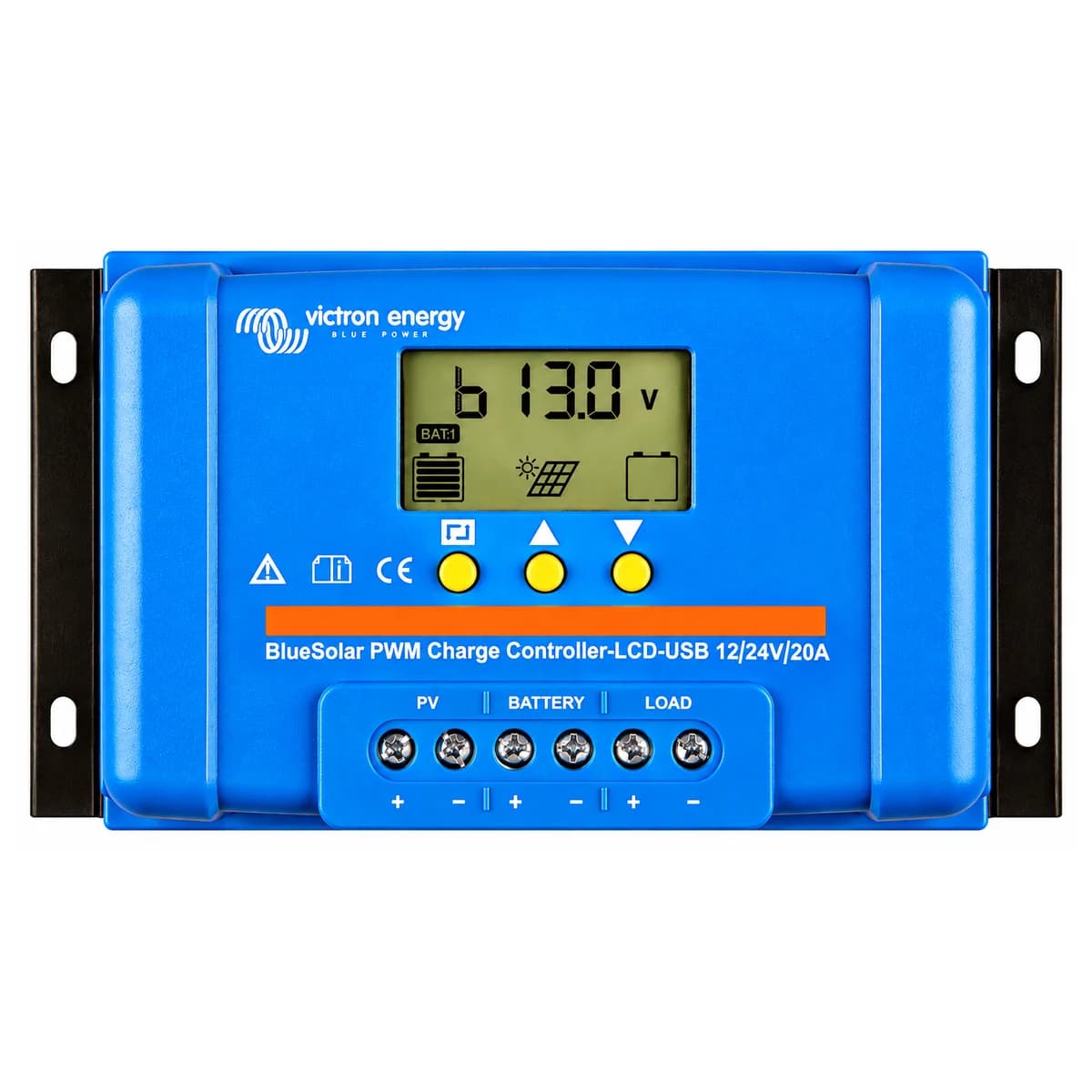

| 12/24-20 | 20 A | 28 / 55 V | 0,15 kg | 9,6 × 16,9 × 3,6 cm |
| 12/24-30 | 30 A | 28 / 55 V | 0,3 kg | 10,1 × 18,4 × 4,7 cm |

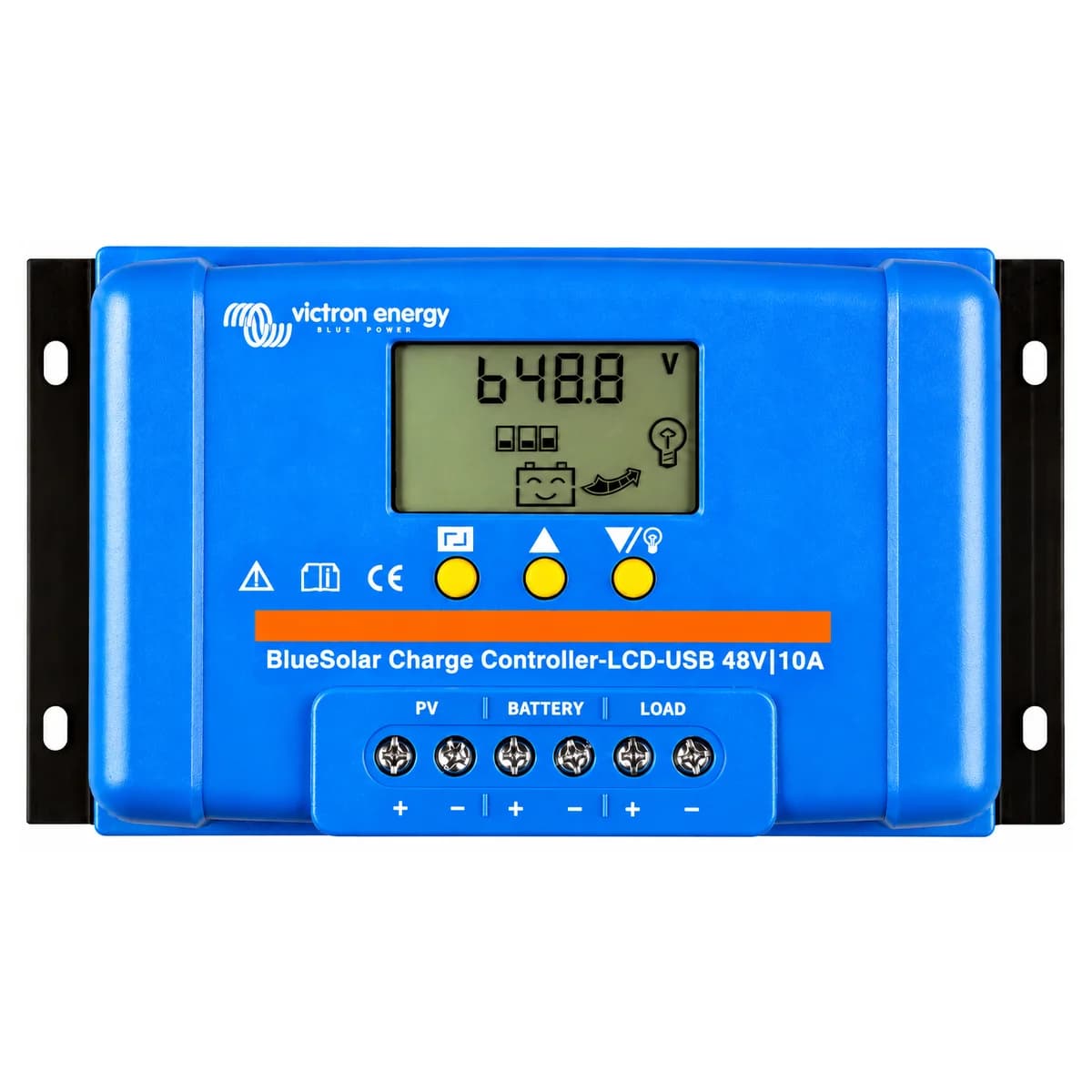

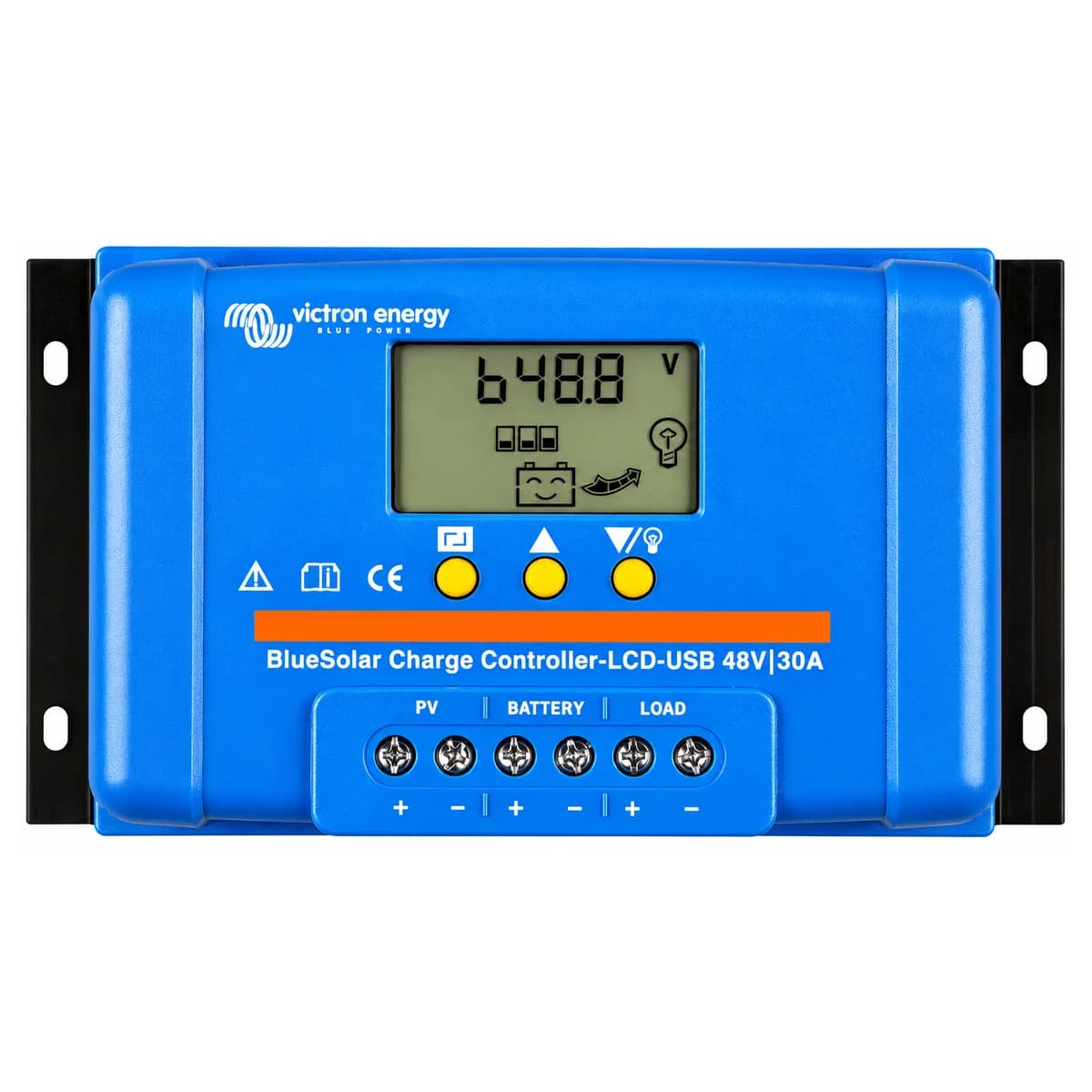

| 48-10 / 48-20 / 48-30 | 10, 20 o 30 A | 100 V | 0,3 kg | 10,1 × 18,4 × 4,7 cm |
9,6 × 16,9 × 3,6 cm
0,15 kg
Medidas del producto. El embalaje puede ser mayor: el costo de envío se calcula sobre las dimensiones del bulto.
| Corriente de carga nominal | 10 A |
| Tensión de batería | 12/24 V con detección automática |
| Tensión solar máxima | 28 V en 12 V / 55 V en 24 V |
| Tensión de absorción | 14,4 V / 28,8 V |
| Tensión de flotación | 13,7 V / 27,4 V |
| Desconexión por baja tensión | 11,2 V / 22,4 V |
| Salida de carga | Control manual, desconexión por baja tensión y temporizador |
| Salidas USB | 2 × 5 V, 2 A en total |
| Clase de protección | IP20 |
| Protecciones | Polaridad inversa de batería con fusible, cortocircuito de salida y sobretemperatura |
| Protección contra sobrecarga | Corte a los 60 s al 130 %, a los 5 s al 160 % e inmediato en cortocircuito |
| Temperatura de operación | -35 a +60 °C a plena carga |
| Bornes | 6 mm² / AWG10 |
| Autoconsumo | < 10 mA |
| Tipo de regulación | PWM |
| Paneles recomendados | 36 celdas en 12 V; 72 celdas o 2 × 36 en serie en 24 V |
| Baterías compatibles | AGM, GEL, inundadas y LiFePO4 con BMS interno |
| Puesta a tierra | Positivo común |
| Humedad | Máx. 95 %, sin condensación |
| Normas | EN 60335-1, IEC 62109-1, EN 61000-6-1, EN 61000-6-3, ISO 7637-2 |
| Reconexión de carga | 12,6 V / 25,2 V |
