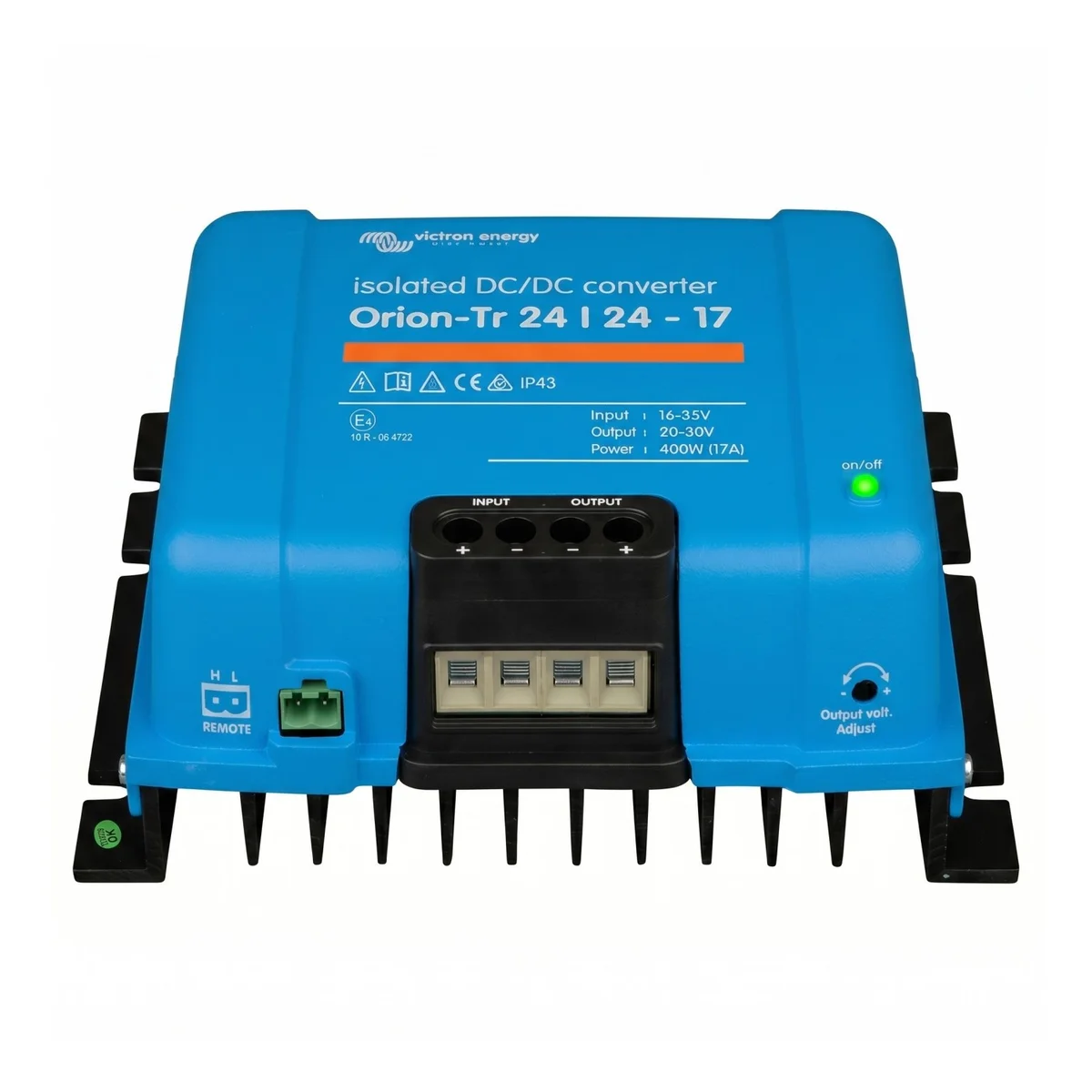

Convertidor DC/DC orion-tr 24V a 24V 17A aislado IP43

Victron Energy - conversor dc dc

Convertidor DC/DC orion-tr 24V a 24V 17A aislado IP43

ORI242440020

El convertidor DC/DC Victron Orion-Tr 24/24-17A es un equipo profesional de aislamiento galvánico que estabiliza tensiones de entrada variables entre 20 y 35V en una salida regulada de 24V con 400W de potencia continua. Diseñado para sistemas de energía solar, instalaciones marinas, telecomunicaciones y vehículos pesados en Chile, este convertidor entrega 17A continuos con picos de hasta 25A, eliminando bucles de tierra y asegurando la protección de tus sistemas críticos de 24V.

Por qué elegir el convertidor DC/DC Orion-Tr 24/24-17A

• Aislamiento galvánico real de 200V: proporciona separación eléctrica completa entre entrada, salida y carcasa, eliminando bucles de tierra que pueden dañar equipos sensibles. Esto es esencial en sistemas solares distribuidos o con múltiples fuentes de energía.
• Función Buck-Boost genuina: mantiene la tensión de salida estable en 24V incluso cuando la entrada varía significativamente, garantizando operación confiable en condiciones de carga variable o paneles solares con rendimiento inconsistente.
• Eficiencia del 89%: minimiza pérdidas de energía y generación de calor, lo que resulta en menor consumo de potencia y mejor rendimiento general de tu instalación solar en el largo plazo.
• Versatilidad de tensión ajustable: la salida es configurable entre 20 y 30V mediante potenciómetro, permitiendo usar el equipo como convertidor o como cargador de baterías auxiliares de 24V con masas independientes.
• Protección IP43 y construcción robusta: está diseñado para entornos exigentes, con bornes de tornillo que aceptan cables de hasta 16 mm² y control remoto On/Off integrado para sincronización automática con sistemas.

Aplicaciones principales en Chile

• Sistemas solares híbridos: estabiliza tensiones de 24V en instalaciones fotovoltaicas con baterías, reguladores de carga y cargas críticas, evitando fluctuaciones que deterioran equipos electrónicos.
• Instalaciones marinas y fluviales: proporciona separación galvánica en catamaranes, lanchas y plataformas fluviales donde múltiples bancos de baterías de 24V requieren aislamiento para evitar corrosión galvánica.
• Telecomunicaciones y estaciones remotas: suministra tensión regulada a equipos sensibles en torres, repetidoras y centros de datos distribuidos en zonas rurales de Chile, con protección contra variaciones de entrada.
• Vehículos pesados y equipos móviles: carga baterías auxiliares de 24V desde el alternador del vehículo o desde paneles solares portátiles, con control remoto sincronizado a la llave de arranque.

Compatibilidad e instalación

El Orion-Tr 24/24-17A es compatible con cualquier fuente de 24V CC (paneles solares configurados en 24V, bancos de baterías, alternadores o cargadores de corriente continua). Requiere conexión a tierra común entre entrada y salida para operación del aislamiento galvánico. La instalación es directa mediante los bornes de tornillo: simplemente conecta la fuente de 24V a la entrada, la batería o carga a la salida, y el control remoto opcional a un interruptor de bajo voltaje. Para sistemas solares en Chile, es recomendable instalar fusibles de protección en ambos lados y dimensionar correctamente los cables según la corriente máxima (25A). La unidad funciona automáticamente sin configuración adicional, aunque la tensión de salida puede ajustarse con una herramienta si es necesario.

Preguntas frecuentes

¿Cuál es la diferencia entre aislamiento galvánico y un convertidor sin aislamiento?

El aislamiento galvánico de 200V del Orion-Tr crea una separación eléctrica completa entre entrada y salida, evitando bucles de tierra que pueden causar corrosión, interferencia electromagnética o daño en equipos. Los convertidores sin aislamiento comparten masa entre entrada y salida, lo que es problemático en sistemas con múltiples fuentes o masas independientes.

¿Puedo usar este convertidor para cargar una batería de 24V desde otra batería de 24V?

Sí, es uno de sus usos principales. La tensión de salida ajustable entre 20 y 30V lo hace ideal como cargador de baterías auxiliares, manteniendo separación galvánica entre dos bancos de 24V con masas independientes, lo que previene corrosión y deterioro prematuro.

¿Qué sucede si la entrada cae por debajo de 20V o sube por encima de 35V?

El convertidor está diseñado para operar entre 20 y 35V en entrada. Fuera de este rango, la unidad puede no regular la salida correctamente. En sistemas solares chilenos, esto rara vez ocurre si el banco de baterías está bien dimensionado, pero es recomendable monitorear la tensión de entrada con un multímetro.
