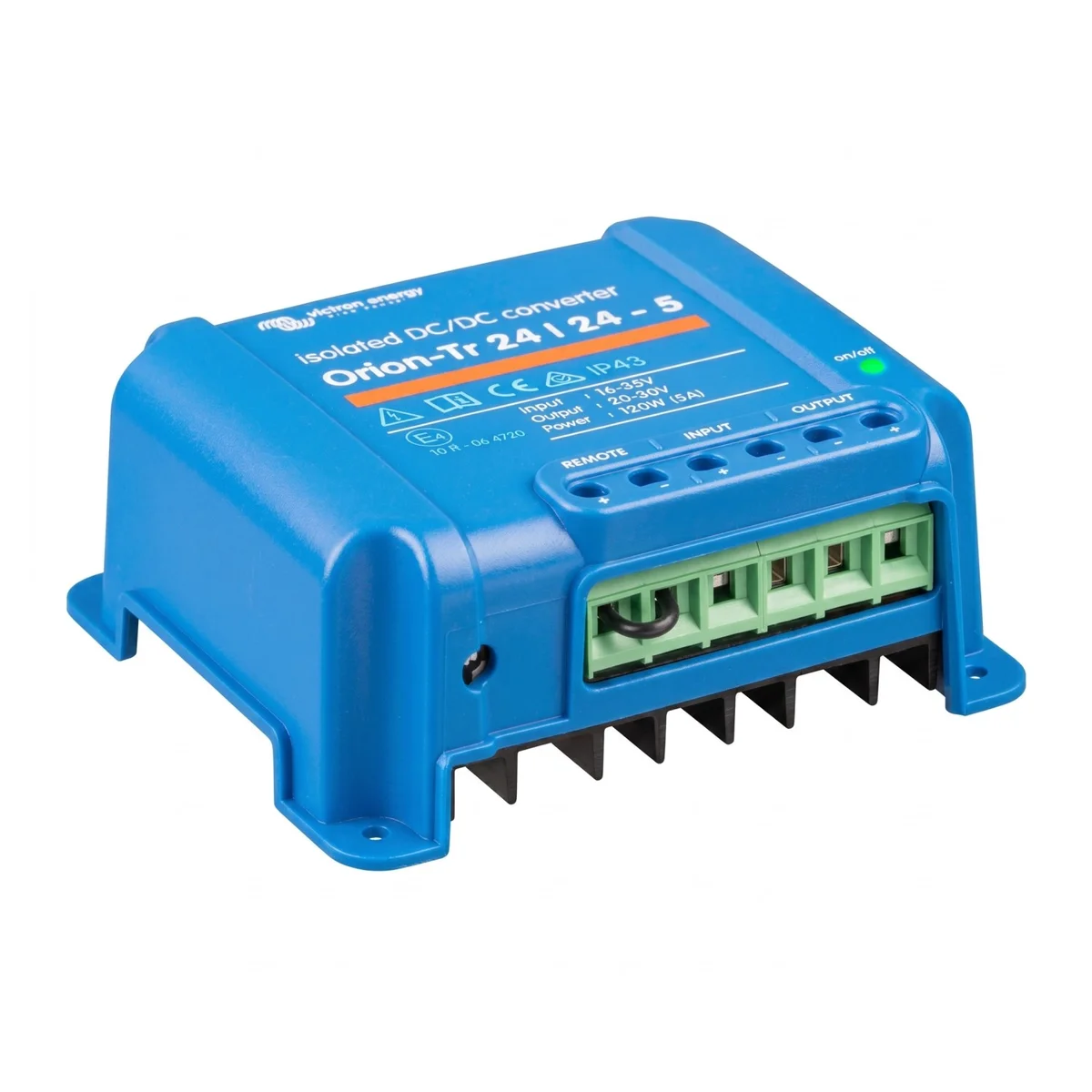

Convertidor DC/DC orion-tr 24V a 24V 5A aislado IP43

Victron Energy - conversor dc dc

Convertidor DC/DC orion-tr 24V a 24V 5A aislado IP43

ORI242412020

El convertidor DC/DC Victron Orion-Tr 24V a 24V 5A es una solución profesional compacta diseñada para estabilizar y aislar circuitos de baja a media potencia en sistemas de energía solar y aplicaciones especializadas. Con su aislamiento galvánico de 200V, función Buck-Boost real y eficiencia del 87%, este equipo de Victron Energy garantiza que tus dispositivos sensibles reciban una tensión regulada constante incluso cuando la fuente de entrada varía entre 16 y 35 voltios.

Por qué elegir el convertidor DC/DC Orion-Tr 24/24-5A

• Aislamiento galvánico real: con 200V de aislamiento entre entrada, salida y carcasa, protege equipos sensibles evitando bucles de masa y perturbaciones eléctricas en sistemas híbridos o con múltiples fuentes de energía.
• Tamaño ultra-compacto: pesa solo 420 gramos y mide 100 × 113 × 47 mm, permitiendo instalación en espacios reducidos sin comprometer la funcionalidad, característica esencial en vehículos profesionales y sistemas remotos.
• Función Buck-Boost versátil: mantiene una salida regulada de 24V incluso cuando la entrada fluctúa significativamente, asegurando estabilidad en sistemas solares con bancos de baterías degradados o fuentes variables.
• Tensión de salida ajustable: mediante potenciómetro integrado permite configurar la salida entre 20 y 30V, funcionando también como cargador de baterías de 24V de baja capacidad con masas independientes.
• Capacidad de picos: soporta corrientes de hasta 6,3A durante 10 segundos, absorviendo transitorios de carga sin falla, mientras entrega 5A continuos a 120W de potencia nominal a 25°C.

Aplicaciones principales en Chile

• Sistemas solares híbridos: aisla la salida del regulador de carga de las baterías cuando el sistema requiere múltiples masas o cuando existen diferencias de potencial entre subsistemas, común en instalaciones solares residenciales y comerciales con generadores diésel o inversores de grandes capacidades.
• Vehículos profesionales 24V: camiones, grúas, ambulancias y equipos de telecomunicaciones móviles en zonas remotas de Chile requieren convertidores aislados para alimentar instrumentos sensibles desde sistemas de baterías inestables o con interferencia electromagnética.
• Telecomunicaciones e instrumentación: estaciones remotas solares en la Patagonia, sistemas de monitoreo en la cordillera, y equipos de transmisión de datos en sitios aislados demandan conversión DC/DC galvánicamente aislada para garantizar integridad de señal.
• Audio profesional y equipamiento especializado: estudios, centros de distribución de contenido y laboratorios que dependen de energía solar en zonas sin red eléctrica estable requieren aislamiento de masa para evitar zumbidos y ruido inducido.

Compatibilidad e instalación

El convertidor Orion-Tr 24/24-5A es compatible con cualquier sistema de 24V CC, incluyendo bancos de baterías de litio, gel, AGM o plomo-ácido. Requiere una fuente de entrada entre 16 y 35V CC para función Buck-Boost completa, y se conecta mediante bornes de tornillo robusto de fácil accesamiento. La protección IP43 lo hace apto para ambientes con exposición a polvo y salpicaduras, típicos de instalaciones solares rurales en Chile. Se recomienda instalar protección adicional contra cortocircuitos (fusible) en la línea de entrada, y asegurar ventilación adecuada alrededor del equipo para mantener eficiencia óptima. El control On/Off remoto opcional permite encendido/apagado centralizado en aplicaciones de monitoreo avanzado.

Preguntas frecuentes

¿Cuál es la diferencia entre este convertidor y un simple regulador buck?

Este equipo es Buck-Boost, lo que significa que puede elevar o reducir la tensión de entrada manteniendo la salida estable en 24V. Un regulador buck simple solo reduce tensión, por lo que si tu entrada cae a 20V no logrará estabilizar 24V en la salida. El Orion-Tr es superior para aplicaciones donde la entrada varía significativamente.

¿Puedo usar este convertidor para cargar una batería de 24V desde otro sistema de 24V?

Sí, es una aplicación específica del equipo. La tensión de salida ajustable entre 20 y 30V permite configurarlo como cargador de baterías de baja capacidad. El aislamiento galvánico es particularmente útil cuando ambos sistemas tienen masas independientes o cuando necesitas evitar que defectos en un sistema afecten al otro.

¿Qué eficiencia puedo esperar en condiciones reales?

El convertidor declara 87% de eficiencia, típica para conversores aislados de baja potencia. En Chile, bajo sol intenso de zonas norte o central, con cargas estables entre 80 y 100% de capacidad, lograrás aprovechamientos prácticos cercanos a este valor. La eficiencia disminuye con cargas muy bajas o muy altas, por eso es importante dimensionarlo correctamente para tu aplicación específica.
