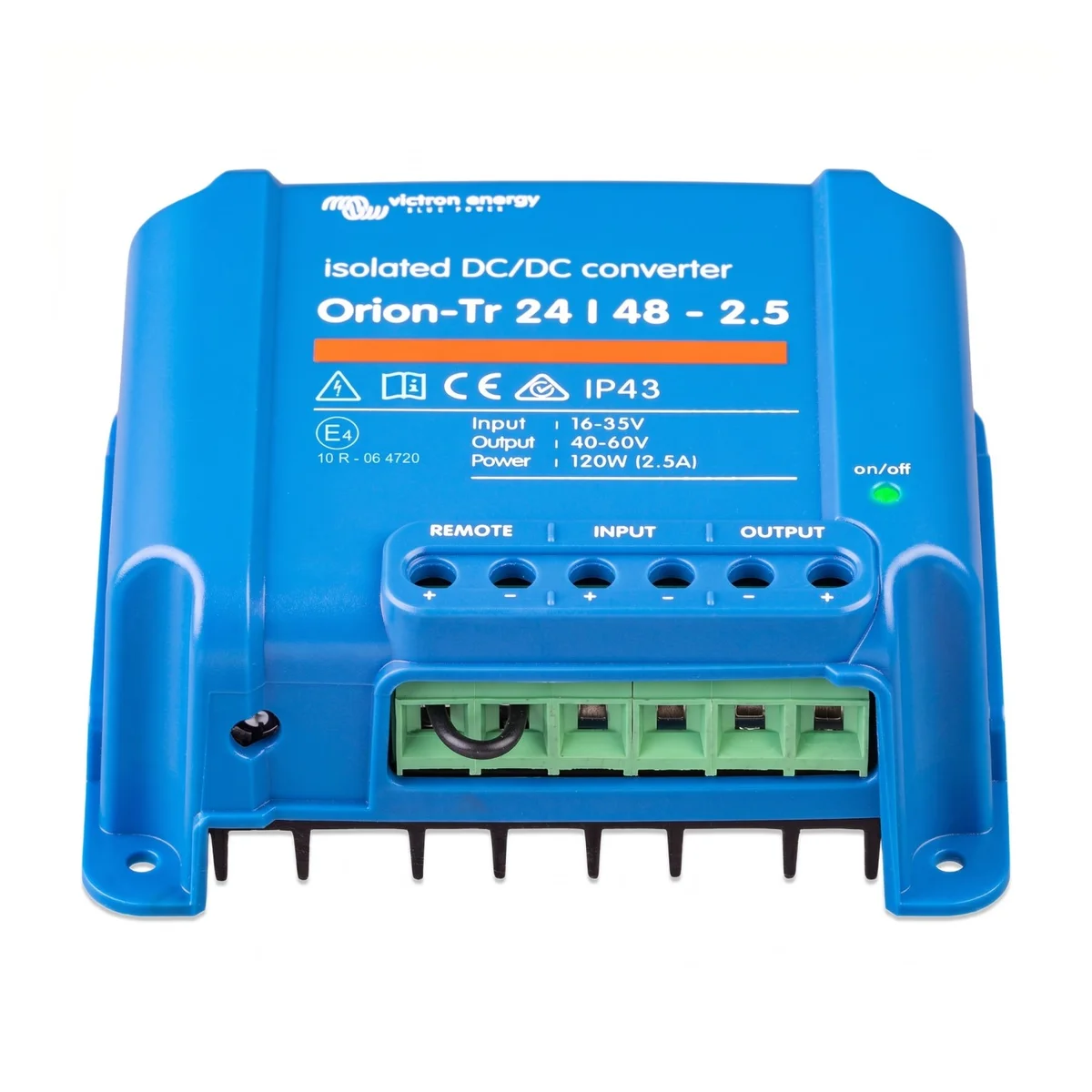

Convertidor DC/DC orion-tr 24V a 48V 2.5A aislado IP43

Victron Energy - conversor dc dc

Convertidor DC/DC orion-tr 24V a 48V 2.5A aislado IP43

ORI244812020

El convertidor DC/DC Orion-Tr 24/48-2,5A de Victron Energy es un equipo profesional diseñado para elevar tensión desde 24V a 48V con aislamiento galvánico total. Con solo 420 gramos de peso y dimensiones ultra compactas, entrega 2,5A continuos (120W) de potencia, siendo la solución ideal para sistemas de energía solar en Chile que requieren alimentar equipos de 48V desde una base de 24V, sin comprometer la seguridad ni la eficiencia energética.

Por qué elegir el Orion-Tr 24/48-2,5A

• Aislamiento galvánico real de 200V: garantiza separación total entre los circuitos de entrada, salida y carcasa, protegiendo equipos sensibles y cumpliendo estándares de telecomunicaciones e instalaciones industriales donde la seguridad es crítica.
• Diseño ultra compacto: con dimensiones de 100 × 113 × 47 mm, se instala fácilmente en espacios reducidos, ideal para sistemas embarcados, instalaciones remotas de energía solar o casetas técnicas de dimensiones limitadas.
• Tensión de salida ajustable (40-60V): permite configurar el convertidor según necesidades específicas y usarlo también como cargador inteligente de baterías auxiliares de 48V de baja capacidad, ampliando sus posibilidades de aplicación.
• Eficiencia del 88%: optimizada para conversión elevadora con aislamiento, minimizando pérdidas térmicas y maximizando el aprovechamiento de energía, aspecto fundamental en sistemas solares donde cada vatio cuenta.
• Función Buck-Boost automática: mantiene la tensión de salida estable incluso cuando la entrada fluctúa entre 16V y 35V, característica esencial en sistemas solares expuestos a variaciones de radiación solar.

Aplicaciones principales en Chile

• Sistemas solares residenciales: alimenta equipos de 48V (inversores, equipamiento de monitoreo) desde un banco de baterías de 24V, común en instalaciones solares off-grid de viviendas en zonas rurales de las regiones del norte y sur.
• Telecomunicaciones e instalaciones remotas: proporciona los 48V estándar requeridos por equipos de telecomunicaciones, repetidores y sistemas de comunicación rural alimentados por paneles solares, con el aislamiento galvánico que estas aplicaciones demandan.
• Sistemas marinos y lacustres: energiza equipamiento náutico de 48V desde sistemas de 24V, con la robustez y protección IP43 necesaria para ambientes húmedos y corrosivos típicos de embarcaciones en lagos chilenos.
• Carga de baterías auxiliares: mantiene cargada una batería secundaria de 48V de baja capacidad desde un sistema base de 24V, común en vehículos de carga (camionetas solares) o unidades móviles de trabajo en terreno.

Compatibilidad e instalación

El Orion-Tr 24/48-2,5A es compatible con cualquier banco de baterías de 24V o fuente CC de 24V (paneles solares regulados, cargadores solares) que entregue corriente suficiente. Los bornes de tornillo robusto permiten conexión directa sin necesidad de conectores especiales. La instalación es sencilla: conecta la entrada de 24V y la salida de 48V respetando polaridad, asegura una ventilación adecuada (el equipo disipa aproximadamente 14W en operación nominal) y ajusta la tensión de salida mediante el potenciómetro interno si es necesario. Se recomienda instalar fusibles o protecciones CC en ambos lados del circuito y verificar que los cables sean dimensionados según la corriente de operación (mínimo 4 mm² para entrada, 2,5 mm² para salida).

Preguntas frecuentes

¿Qué diferencia hay entre este convertidor y otros de marca convencional?

El Orion-Tr incorpora aislamiento galvánico real de 200V, característica ausente en convertidores económicos. Esto significa que los circuitos de entrada y salida están completamente separados, eliminando ruido eléctrico, protegiendo equipos sensibles y cumpliendo estándares industriales y de telecomunicaciones que otros convertidores no alcanzan.

¿Puede usarse como cargador de batería de 48V?

Sí, la tensión de salida es ajustable entre 40V y 60V mediante potenciómetro. Esto permite configurarlo como cargador flotante para mantener una batería auxiliar de 48V en estado de carga desde un sistema base de 24V, función muy útil en instalaciones con múltiples niveles de voltaje.

¿Cuánta potencia disipa el convertidor en forma de calor?

Con una eficiencia del 88% y potencia nominal de 120W, el equipo disipa aproximadamente 14W como calor. En operación continua, esto es manejable con ventilación natural. Se recomienda no instalarlo en espacios completamente sellados ni expuesto directamente al sol, especialmente en regiones de alta temperatura como el norte de Chile.
