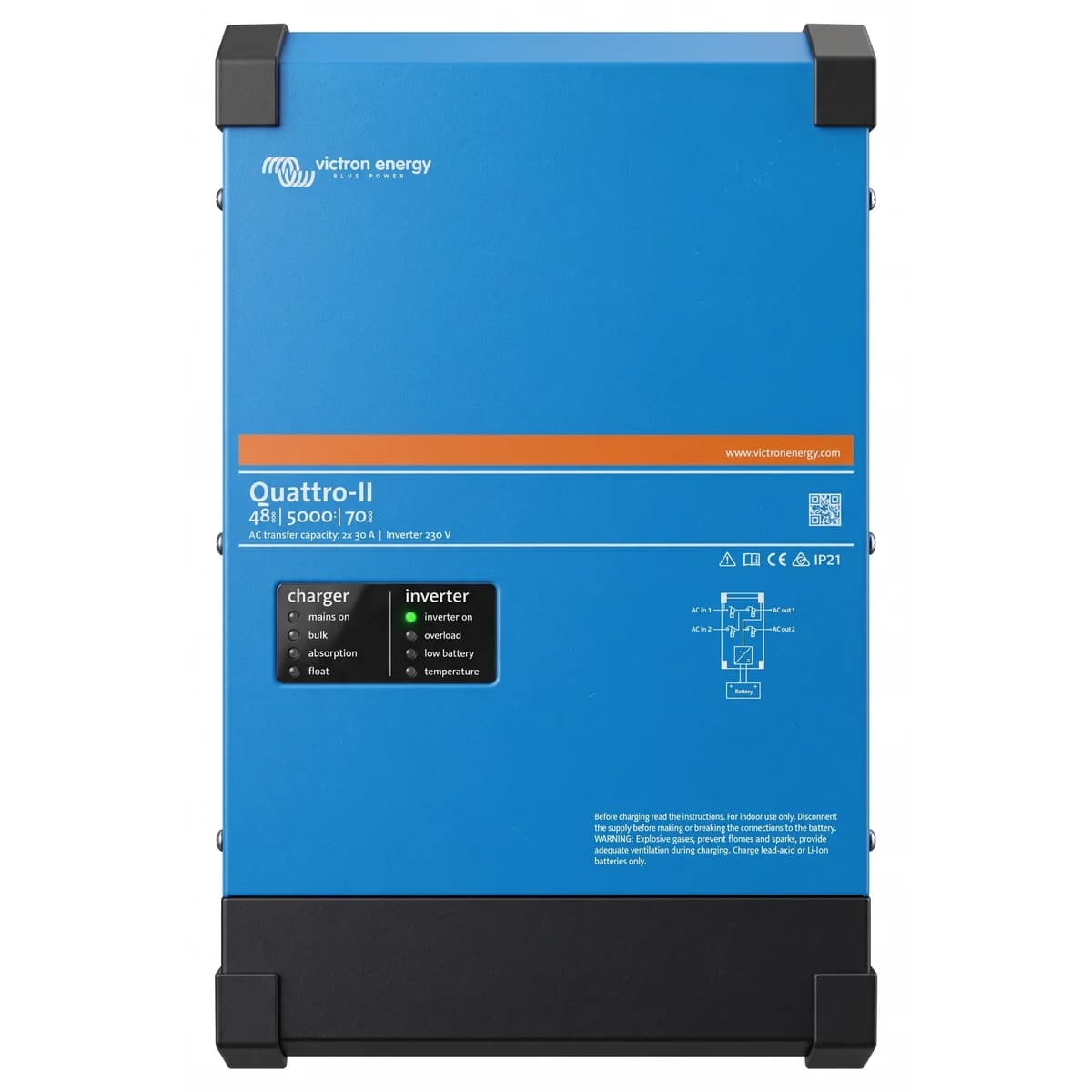

Inversor Cargador Victron Quattro-II 48V 5000VA 70A

Quattro-II 48/5000/70-50

4.000 W continuos, cargador de 70 A y dos entradas de corriente alterna: red y generador conectados a la vez, con conmutación automática.

• Dos entradas de CA: red y generador al mismo tiempo
• Dos salidas, una de ellas sin corte en menos de 20 ms
• 4.000 W continuos con pico de 9.000 W
• Cargador de 70 A con sensor de temperatura
• Hasta 6 unidades en paralelo, también trifásico
• Compatible con ESS y con inversores de red

5.000 VA

Potencia del inversor

4.000 W

Potencia continua

70 A

Corriente de carga

50 A

Transferencia por entrada

Dos fuentes de corriente alterna, no una

Esto es lo que separa al Quattro del resto de la línea: puede conectarse a dos fuentes de CA independientes —la red pública y un generador, o dos generadores— y conmuta solo a la que esté activa. En una instalación con grupo electrógeno de respaldo, eso ahorra el tablero de conmutación que habría que montar aparte.

Lo que lo distingue

• Dos salidas de CA: la principal no tiene corte y toma el relevo en menos de 20 milisegundos si se va la red, así que un computador ni se entera. La segunda solo está viva cuando hay CA en la entrada: ahí se cuelga lo que no debe descargar la batería, como un termo eléctrico.
• PowerControl: se fija la corriente máxima que puede tomar de la red o del generador. El equipo reserva lo que consumen las otras cargas y usa el resto para cargar, sin sobrecargar la fuente.
• PowerAssist: cuando aparece un peak que el generador no aguanta, lo compensa con la batería. Al bajar el consumo, el excedente vuelve a cargarla.
• Crece contigo: hasta 6 unidades en paralelo y montaje trifásico por VE.Bus, con monitoreo remoto por VRM a través de un dispositivo GX.
• Solar y ESS: funciona en sistemas aislados y conectados a red, con controladores MPPT o inversores de red, y admite la funcionalidad ESS de Victron.
• Salida auxiliar de 32 A y relé programable que puede arrancar y parar el generador.

Para qué se usa

¿Necesitas de verdad dos entradas de CA? Esa es toda la diferencia entre el Quattro y el MultiPlus. Si en tu instalación hay una sola fuente —solo la red, o solo un generador—, un MultiPlus de la misma potencia hace lo mismo y cuesta menos.

El Quattro se justifica cuando hay dos fuentes que deben convivir y quieres que el equipo elija entre ellas sin intervención. Ojo además con el conmutador: es de 50 A por entrada, que es lo que decide cuánta corriente puede pasar por él hacia el tablero.

Ficha técnica Quattro-II 48/5000/70-50

Inversor - Tensión de batería	48 V, rango de 38 a 66 V
Inversor - Potencia aparente a 25 °C	5.000 VA con carga no lineal, factor de cresta 3:1
Inversor - Potencia continua a 25 °C	4.000 W
Inversor - Potencia continua a 40 °C	3.700 W
Inversor - Potencia continua a 65 °C	3.000 W
Inversor - Potencia pico	9.000 W
Inversor - Potencia máxima de inyección	5.000 VA
Inversor - Tensión de salida	230 V CA ±2 %, 50 Hz ±0,1 %, ajustable a 60 Hz
Inversor - Eficiencia máxima	96 %
Inversor - Consumo en vacío	18 W; 12 W en modo AES; 2 W en modo búsqueda
Entradas - Cantidad	Dos entradas de CA independientes, con conmutación automática a la fuente activa
Entradas - Corriente máxima	50 A por entrada
Transferencia - Conmutador	50 A
Transferencia - PowerControl y PowerAssist	Sí
Cargador - Entrada de CA	187 a 265 V CA, 45 a 65 Hz, factor de potencia 1
Cargador - Corriente máxima de carga	70 A, hasta 25 °C de temperatura ambiente
Cargador - Tensión de absorción	57,6 V
Cargador - Tensión de flotación	55,2 V
Cargador - Modo de almacenamiento	52,8 V
Cargador - Sensor de temperatura	Incluido
Salidas - Cantidad	Dos: la principal sin corte, la segunda viva solo con CA en la entrada
Salidas - Tiempo de conmutación	Menos de 20 milisegundos
General - Salida auxiliar	Sí, 32 A
General - Funcionamiento en paralelo y trifásico	Hasta 6 unidades en paralelo; también trifásico, por VE.Bus
General - Relé programable	Sí: alarma general, subtensión CC o arranque y parada de generador
General - Puertos de comunicación	VE.Bus y dos puertos de propósito general
General - On/Off remoto	Sí
General - Protecciones	Cortocircuito de salida, sobrecarga, batería alta o baja, exceso de temperatura, 230 V CA en la salida y rizado de entrada excesivo
General - Temperatura de trabajo	-40 a +65 °C, refrigerado por ventilador
General - Humedad	Máximo 95 %, sin condensación
General - Carcasa	Acero, azul RAL 5012
General - Grado de protección	IP21
General - Conexión de batería	Pernos M8
General - Conexión de 230 V CA	Bornes de tornillo de 13 mm²
General - Normas de seguridad	EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 y EN-IEC 62109-2
Medidas - Peso	29 kg
Medidas - Dimensiones	565 x 320 x 148 mm, alto x ancho x profundidad
