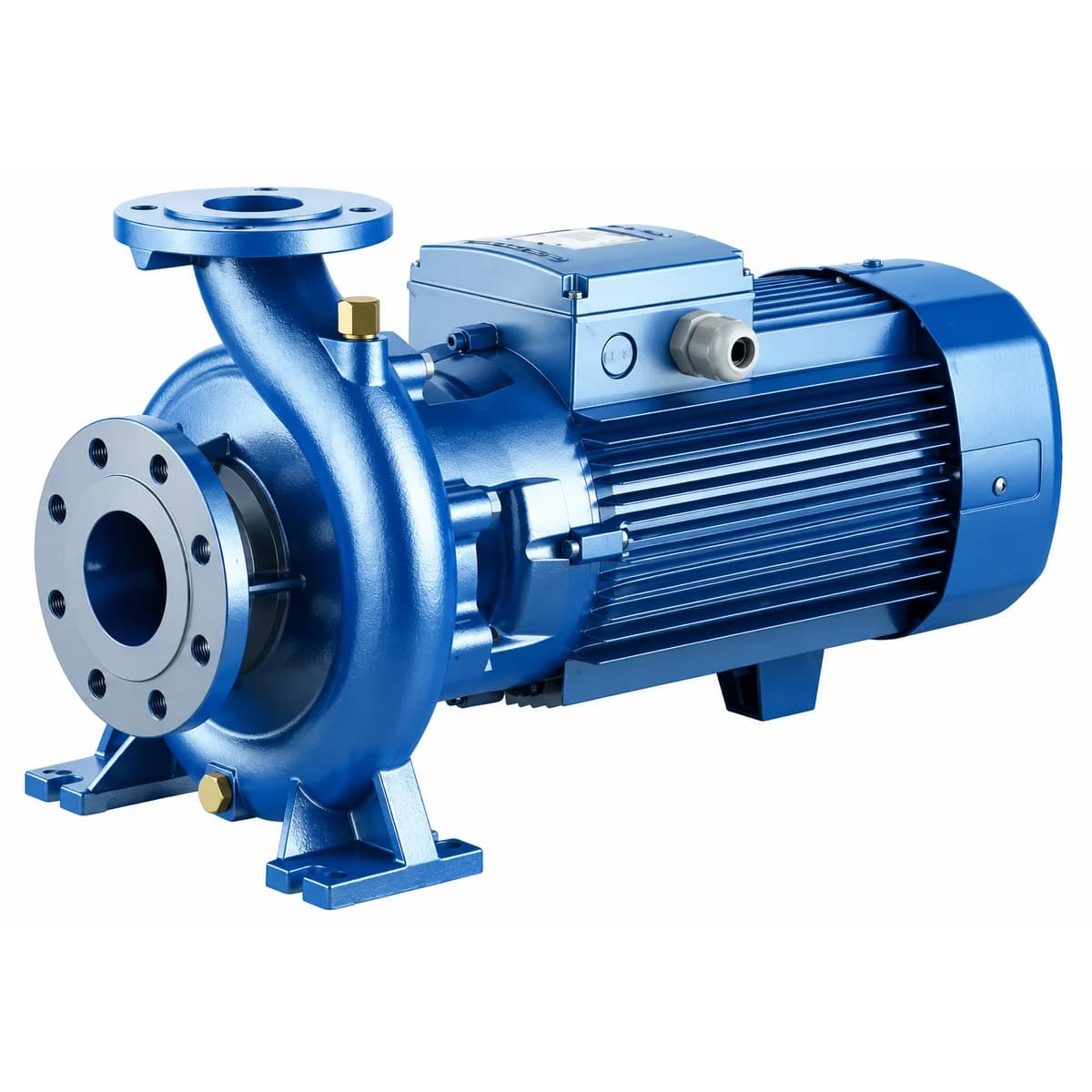

Bomba de agua centrífuga 3 HP 220V Fm 32/160B con kit de bridas Pedrollo

Pedrollo · Bombas centrífugas

Bomba de agua centrífuga 3 HP 220V Fm 32/160B con kit de bridas Pedrollo

Modelo Fm 32/160B

Electrobomba centrífuga monobloc EN 733 de 2,2 kW, es decir 3 HP, monofásica 220 V: hasta 31 m de altura y 400 l/min con rodete de latón. Se entrega con kit de bridas.

• Hasta 400 l/min
• 3 HP monofásica
• Norma EN 733
• Kit de bridas incluido

31 m

Altura máxima

400 l/min

Caudal máximo

2,2 kW

Potencia, 3 HP

66 dBA

Presión sonora a 1 m

Funciona con red monofásica. Para bombeo con energía solar mira nuestras bombas solares y los paneles solares; para otros puntos de trabajo, todas las bombas centrífugas.

• Punto de trabajo. Entrega de 30 a 17 m en el rango de 100 a 400 l/min, según los datos de placa de Pedrollo.
• Monofásica. Funciona con red de 220-230 V, con condensador de 70 µF y 15 A de corriente nominal: no necesita red trifásica.
• Rodete de latón. En los tamaños chicos de la serie F, Pedrollo usa rodete de latón CW617N y eje de acero inoxidable AISI 431.
• Bocas embridadas. Aspiración DN 50 e impulsión DN 32 con bridas PN10 según EN 1092-2; el kit de bridas facilita la unión a la cañería.

Qué es y cómo funciona

La Fm 32/160B es una electrobomba centrífuga monobloc: el rodete va en el mismo eje del motor, sin acoplamiento, y el cuerpo de hierro fundido sigue las dimensiones de la norma EN 733. Es la solución compacta para presurizar o trasvasar agua limpia en riego, abastecimiento e industria.

La Fm 32/160B es la versión monofásica de mayor potencia del tamaño 32/160; la Fm 32/160C, de 1,5 kW, llega a 25 m. Es la opción cuando solo hay red de 220 V y se necesitan cerca de 30 m.

El motor es monofásico 220-230 V con 15 A nominales: revisa que el empalme y el automático soporten esa corriente. Es para aguas limpias, sin sólidos ni cloro, y debe instalarse en un recinto cerrado o protegido de la intemperie.

Cómo se instala

• Instálala en un recinto cerrado y ventilado o protegido de la intemperie, en posición horizontal.
• Apóyala sobre una base firme y nivelada; los soportes deben quedar asentados sin forzar las cañerías.
• Usa el kit de bridas para conectar la boca DN 50 de aspiración y la DN 32 de impulsión con sus juntas, sin transmitir esfuerzos al cuerpo de la bomba.
• Mantén la aspiración corta y hermética, con válvula de pie si la bomba queda sobre el nivel del agua, y no superes 7 m de aspiración manométrica.
• Protege el motor con un automático y una protección térmica adecuados a la corriente de placa.

Consejos y mantenimiento

• No la hagas funcionar en seco: el sello mecánico se enfría con el agua bombeada.
• Respeta el máximo de 20 arranques por hora; si el consumo es intermitente, usa estanque hidroneumático.
• Trabaja dentro del rango de 100 a 400 l/min; fuera de él baja el rendimiento y aumenta el desgaste.
• Revisa una vez por temporada el goteo del sello, el ruido de rodamientos y el apriete de las bridas.

Especificaciones técnicas de la Pedrollo Fm 32/160B

Caudal máximo	400 l/min
Altura máxima	31 m
Protección	IP55
Velocidad	2900 rpm
Modelo	Fm 32/160B
Código Pedrollo	4FN32159B1A1
Potencia nominal	2,2 kW, 3 HP
Potencia absorbida P1	3,1 kW
Voltaje	Monofásico 220-230 V, 50 Hz
Corriente nominal	15 A
Condensador	70 µF
Caudal	100 a 400 l/min, 6 a 24 m³/h
Altura manométrica	30 a 17 m
Boca de aspiración	DN 50
Boca de impulsión	DN 32
Aislamiento	Clase F
Rodete	Latón CW617N
Rodamientos	6206 ZZ-C3 y 6205 ZZ
Presión sonora a 1 m	66 dBA
Temperatura del líquido	-10 °C a +90 °C
Aspiración máxima	7 m manométricos
Presión máxima de trabajo	10 bar
Conexiones	Bridas PN10 EN 1092-2
Arranques por hora	Máximo 20
Cuerpo de bomba	Hierro fundido GJL 200
Eje	Acero inoxidable AISI 431
Sello	Mecánico FN-20 de grafito, cerámica y NBR
Norma	EN 733
Incluye	Kit de bridas
Peso	33 kg
Dimensiones	44,8 × 24 × 29,2 cm
