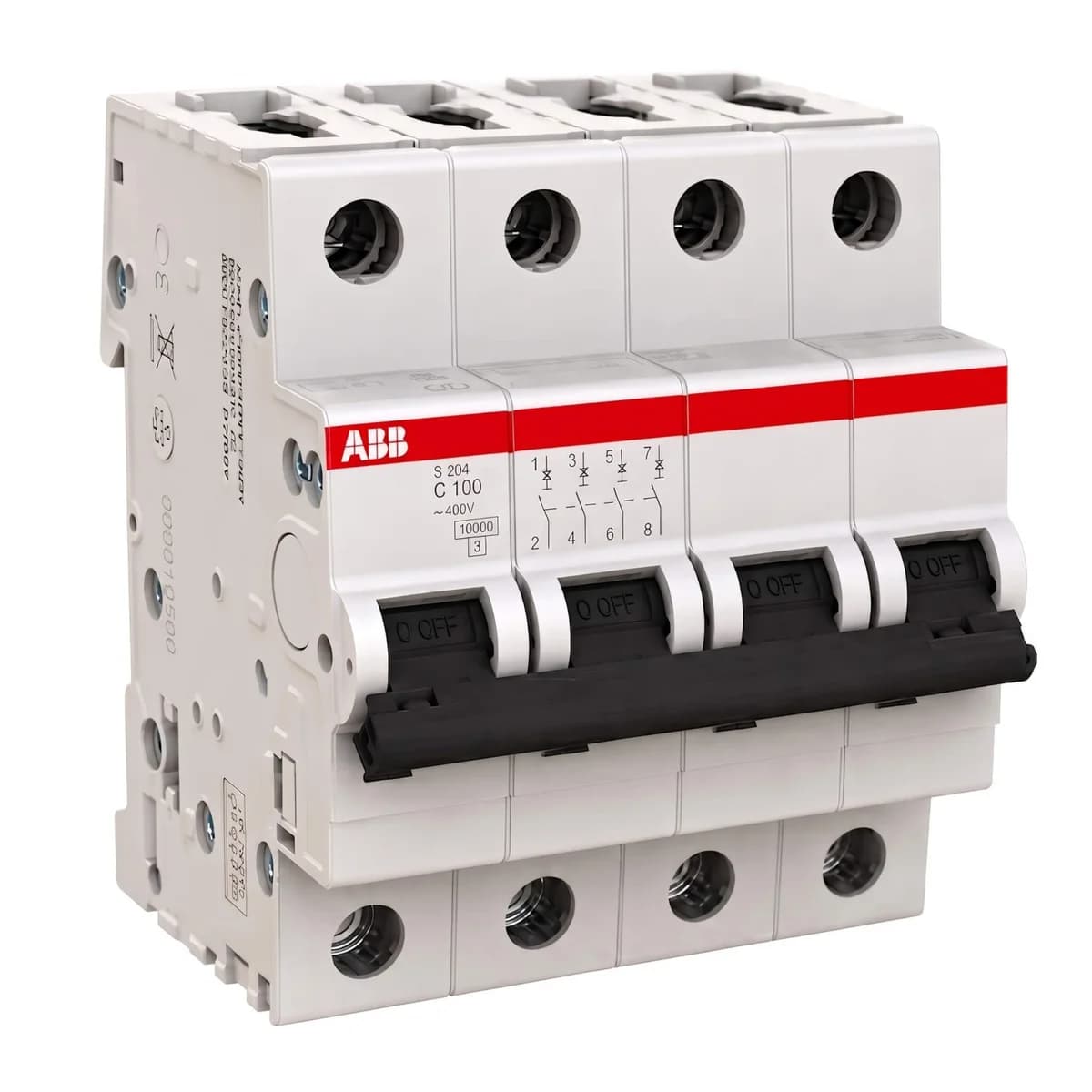

Automático ABB S204-C100 4 Polos 100A Curva C

System pro M compact, gama S200 de 80 a 100 A

Interruptor automático tetrapolar de 100 A con curva C, de la gama reforzada de la serie S200, con bornes para conductores de hasta 50 mm².

• 100 A: el mayor automático modular de la serie
• Bornes de 50 mm², el doble que el rango común
• Doble disparo: térmico y electromagnético
• 4 módulos en riel DIN, con clip rápido
• Ranura posterior para barra colectora
• IEC/EN 60898-1, IEC/EN 60947-2 y UL 1077

100 A

Corriente nominal

4 polos

Tres fases más neutro

50 mm²

Sección admitida

6 kA

Poder de corte

Una gama aparte dentro de la serie

El rango común de la serie S200 llega hasta 63 A. De 80 A hacia arriba, ABB fabrica una gama reforzada con documento técnico propio: mismo formato de 4 módulos, pero bornes de mayor capacidad y prestaciones distintas.

Este es el modelo de 100 A: el automático modular más grande antes de pasar a un interruptor en caja moldeada.

Lo que lo distingue

• Bornes para cable grueso: admite conductores rígidos, trenzados y flexibles de hasta 50 mm², contra los 35 mm² del rango de 6 a 63 A. El apriete sube a 3,0 N·m.
• Montaje por clip rápido sobre riel DIN de 35 mm, y ranura posterior para barra colectora que deja la instalación a la vista.
• Por qué curva C: tolera las corrientes de arranque sin disparar en falso. Con 100 A dispara por cortocircuito entre 500 y 1.000 A.
• Tetrapolar de verdad: los cuatro polos son protegidos. Al abrir, todo el circuito queda desconectado.
• Dedo protegido: grado IP20 en bornes, que cumple además el requisito IPXXB.
• Se ve el estado: indicador real de posición de contactos, rojo cerrado y verde abierto, con maneta precintable.

Dónde se usa

Ojo: en esta gama el poder de corte es 6 kA en las tres normas En el rango de 6 a 63 A, ABB declara 6 kA según IEC 60898-1 pero hasta 10 kA según la norma industrial IEC 60947-2. Aquí no: en la gama de 80 y 100 A las tres cifras coinciden en 6 kA, tanto el Icn como el Icu y el Ics.

Es un detalle contraintuitivo, porque el equipo es más grande. Y es justo donde más importa: un automático de 100 A suele ir en cabecera de tablero, donde la corriente de cortocircuito prevista es la más alta de la instalación. Si el cálculo supera 6 kA, este equipo no es el adecuado.

La resistencia eléctrica también es menor: 10.000 maniobras frente a las 20.000 del rango común.

Ficha técnica ABB S204-C100

Identificación - Código de pedido	2CDS254001R0824
Identificación - EAN	4016779916448
Eléctrico - Corriente nominal	100 A
Eléctrico - Polos	4, los cuatro protegidos
Eléctrico - Curva de disparo	C, con disparo magnético entre 500 y 1.000 A
Eléctrico - Tensión nominal	400 V CA para 4 polos
Eléctrico - Tensión máxima de restablecimiento	440 V CA
Eléctrico - Tensión mínima de operación	12 V CA
Corte - Poder de corte nominal según IEC/EN 60898-1	6 kA
Corte - Poder de corte último según IEC/EN 60947-2	6 kA
Corte - Poder de corte de servicio	6 kA
Aislamiento - Tenue a impulsos	4 kV; ensayo de 6,2 kV a nivel del mar y 5 kV a 2.000 m
Aislamiento - Ensayo dieléctrico	2 kV durante 1 minuto a 50/60 Hz
Vida útil - Resistencia mecánica	20.000 maniobras
Vida útil - Resistencia eléctrica	10.000 maniobras en CA, con ciclo de 2 s encendido y 28 s apagado
Conexión - Tipo de borne	Mordaza bidireccional a prueba de fallas
Conexión - Secciones admitidas	Rígido, trenzado y flexible de hasta 50 mm², arriba y abajo
Conexión - Sección de barras	16 mm² arriba y abajo
Conexión - Par de apriete	3,0 N·m, con destornillador Pozidriv 2
Montaje - Tipo	Riel DIN de 35 mm según EN 60715, por clip rápido
Montaje - Ancho en módulos	4, de 17,5 mm cada uno
Montaje - Posición	Cualquiera; alimentación por cualquier extremo
Señalización - Indicador de posición	Real, rojo cerrado y verde abierto
Materiales - Carcasa	Grupo de aislamiento I, RAL 7035
Materiales - Maneta	Grupo de aislamiento II, negra, precintable
Ambiente - Temperatura de operación	-25 a +55 °C
Ambiente - Temperatura de almacenamiento	-40 a +70 °C
Ambiente - Grado de protección	IP20, que cumple IPXXB; IP40 dentro de envolvente con tapa
Ambiente - Resistencia a choques	25g, dos choques de 13 ms según DIN EN 60068-2-27
Ambiente - Resistencia a vibraciones	5g, 20 ciclos de 5 a 150 Hz con 0,8 In
Accesorios - Compatibles	Contacto auxiliar, contacto de señal, bobina de disparo, bobina de mínima tensión y mando motorizado
Normas - Cumplimiento	IEC/EN 60898-1, IEC/EN 60947-2 y UL 1077
Medidas - Dimensiones	88,8 x 70 x 69 mm, alto x ancho x profundidad
Medidas - Peso	0,512 kg, con 126 g por polo
