Automático 4P trifásico 380VAC 63A S204-C63 ABB

ABB · Protecciones AC

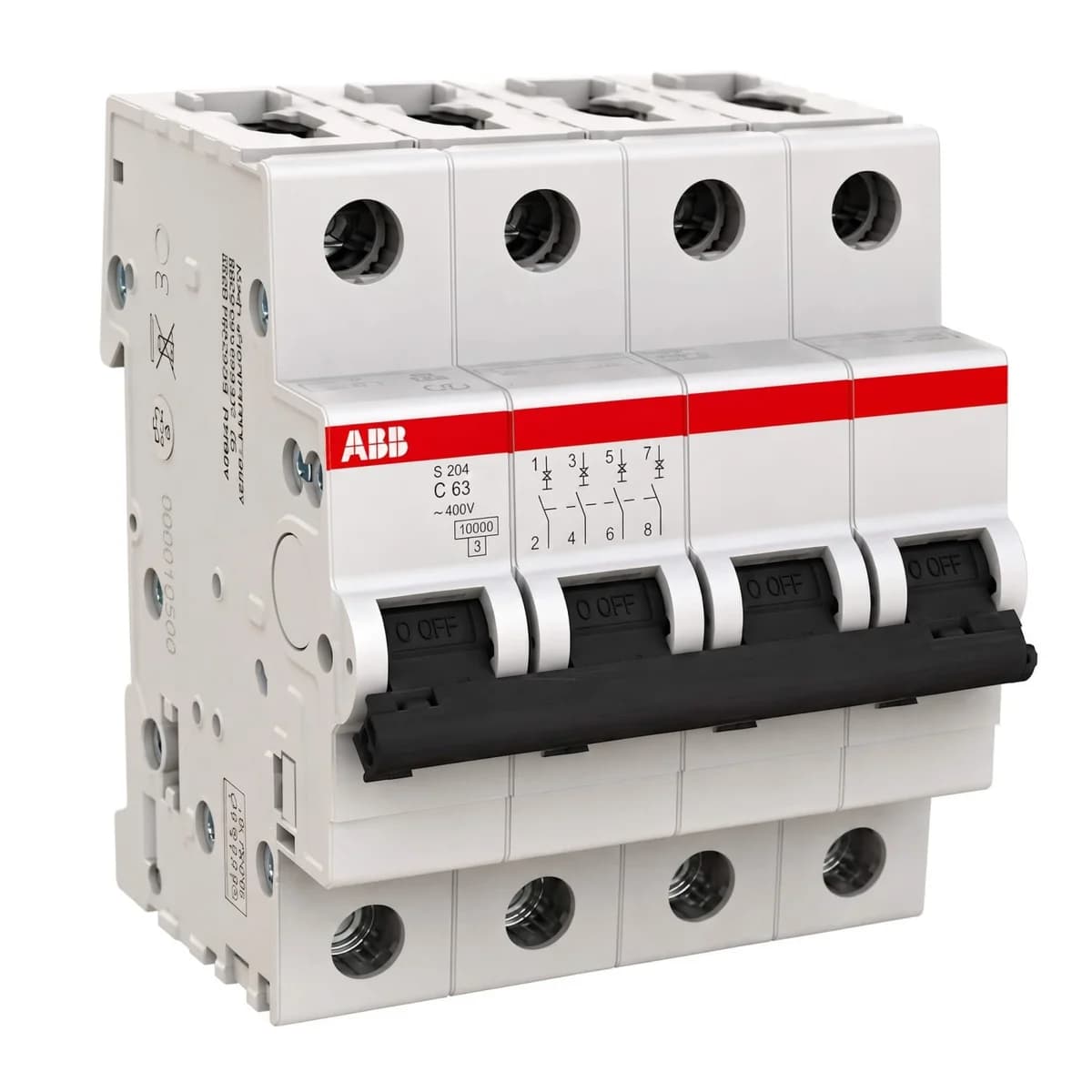

Automático ABB S204-C63 4 Polos 63A Curva C

System pro M compact, serie S200

Interruptor automático tetrapolar de 63 A con curva C, el calibre más alto del rango estándar de la serie S200.

• 63 A: el tope del rango estándar S200
• Curva C, la que tolera la partida de un motor
• Doble disparo: térmico y electromagnético
• 4 módulos en riel DIN TH35
• 20.000 ciclos mecánicos y eléctricos
• IEC/EN 60898-1, IEC/EN 60947-2 y UL 1077

63 A

Corriente nominal

4 polos

Tres fases más neutro

C

Curva de disparo

6 kA

Poder de corte IEC 60898

El tope del rango estándar

Un automático corta el circuito ante dos problemas distintos, con dos mecanismos separados: el disparo térmico frente a una sobrecarga sostenida y el electromagnético ante un cortocircuito.

Con 63 A este es el modelo de mayor corriente del rango común de la serie S200: sobre él, ABB pasa a una gama distinta de 80 y 100 A, con bornes y prestaciones propias.

Lo que lo distingue

• Por qué curva C: tolera las corrientes de arranque de motores, bombas y transformadores sin disparar en falso, pero sigue siendo rápido ante una falla real. Con 63 A dispara por cortocircuito entre 315 y 630 A.
• Tetrapolar de verdad: los cuatro polos son protegidos, no tres más un neutro que solo secciona. Al abrir, todo el circuito queda desconectado.
• Bornes a prueba de errores: terminales de tornillo con elevador de cilindro bidireccional, que impiden apretar el tornillo sobre el conductor mal puesto. Admiten hasta 35 mm² rígido y aprietan a 2,8 N·m con Pozidriv 2.
• Alimenta por arriba o por abajo: la conexión es arbitraria, así que no hay un lado obligatorio de entrada.
• Se ve el estado: indicador rojo cuando está cerrado y verde cuando está abierto, con actuador precintable.

Dónde se usa

El poder de corte: qué cifra usar al dimensionar Este automático declara tres valores distintos y no son intercambiables. El que manda en una instalación domiciliaria o comercial es el primero.

6 kA es el poder de corte nominal según IEC/EN 60898-1, la norma de instalaciones eléctricas de edificios. 10 kA a 400 V es el poder de corte último según IEC/EN 60947-2, una norma industrial que admite que el aparato quede inutilizable tras la interrupción. Y 7,5 kA a 400 V es el poder de corte de servicio, el que sí garantiza que siga operativo después.

En un tablero de cabecera, donde la corriente de cortocircuito prevista suele ser mayor, revisa ese cálculo con cuidado: si supera los 6 kA, corresponde la serie S200M, de 10 kA.

Ficha técnica ABB S204-C63

Identificación - Código de pedido	2CDS254001R0634
Eléctrico - Corriente nominal	63 A
Eléctrico - Polos	4, los cuatro protegidos
Eléctrico - Curva de disparo	C, con disparo magnético entre 315 y 630 A
Eléctrico - Tensión de servicio	400 V CA según IEC 60898-1; 440 V CA según IEC 60947-2
Eléctrico - Tensión máxima con tolerancia	440 V CA
Eléctrico - Tensión mínima	12 V CA y 12 V CC
Eléctrico - Frecuencia	50 Hz; asignada de 50 a 60 Hz
Corte - Poder de corte nominal según IEC 60898-1	6 kA
Corte - Poder de corte último según IEC 60947-2	20 kA a 230 V CA; 10 kA a 400 V CA; 10 kA a 440 V CA
Corte - Poder de corte de servicio	15 kA a 230 V CA; 7,5 kA a 400 V CA
Corte - Clase de limitación de energía	3
Aislamiento - Tensión asignada	440 V según IEC/EN 60664-1
Aislamiento - Tenue a impulsos	4 kV; 5 kV a 2.000 m; 6,2 kV a nivel del mar
Aislamiento - Ensayo dieléctrico	2 kV durante 1 minuto a 50/60 Hz
Aislamiento - Categoría de sobretensión	III
Aislamiento - Grado de polución	3
Vida útil - Resistencia mecánica	20.000 ciclos
Vida útil - Resistencia eléctrica	20.000 ciclos en CA
Conexión - Tipo de borne	Tornillo con elevador de cilindro bidireccional a prueba de fallas
Conexión - Secciones admitidas	Rígido y trenzado de 0,75 a 35 mm²; flexible de 0,75 a 25 mm²; barra de 10 mm²
Conexión - Par de apriete	2,8 N·m, con destornillador Pozidriv 2
Conexión - Longitud de pelado	12,5 mm
Conexión - Sentido de alimentación	Arbitrario
Montaje - Tipo	Riel DIN TH35-15 y TH35-7,5 según IEC 60715
Montaje - Ancho en módulos	4
Montaje - Posición	Cualquiera
Señalización - Indicador de posición	Rojo cerrado, verde abierto
Señalización - Actuador	Marcado I/O, negro, precintable
Ambiente - Temperatura de operación	-25 a +55 °C
Ambiente - Temperatura de almacenamiento	-40 a +70 °C
Ambiente - Grado de protección	IP20; IP40 dentro de envolvente con tapa
Ambiente - Resistencia a choques	25g, dos choques de 13 ms según IEC 60068-2-27
Normas - Cumplimiento	IEC/EN 60898-1, IEC/EN 60947-2 y UL 1077
Medidas - Dimensiones	88 x 70 x 69 mm, alto x ancho x profundidad
Medidas - Peso	0,5 kg aproximados
