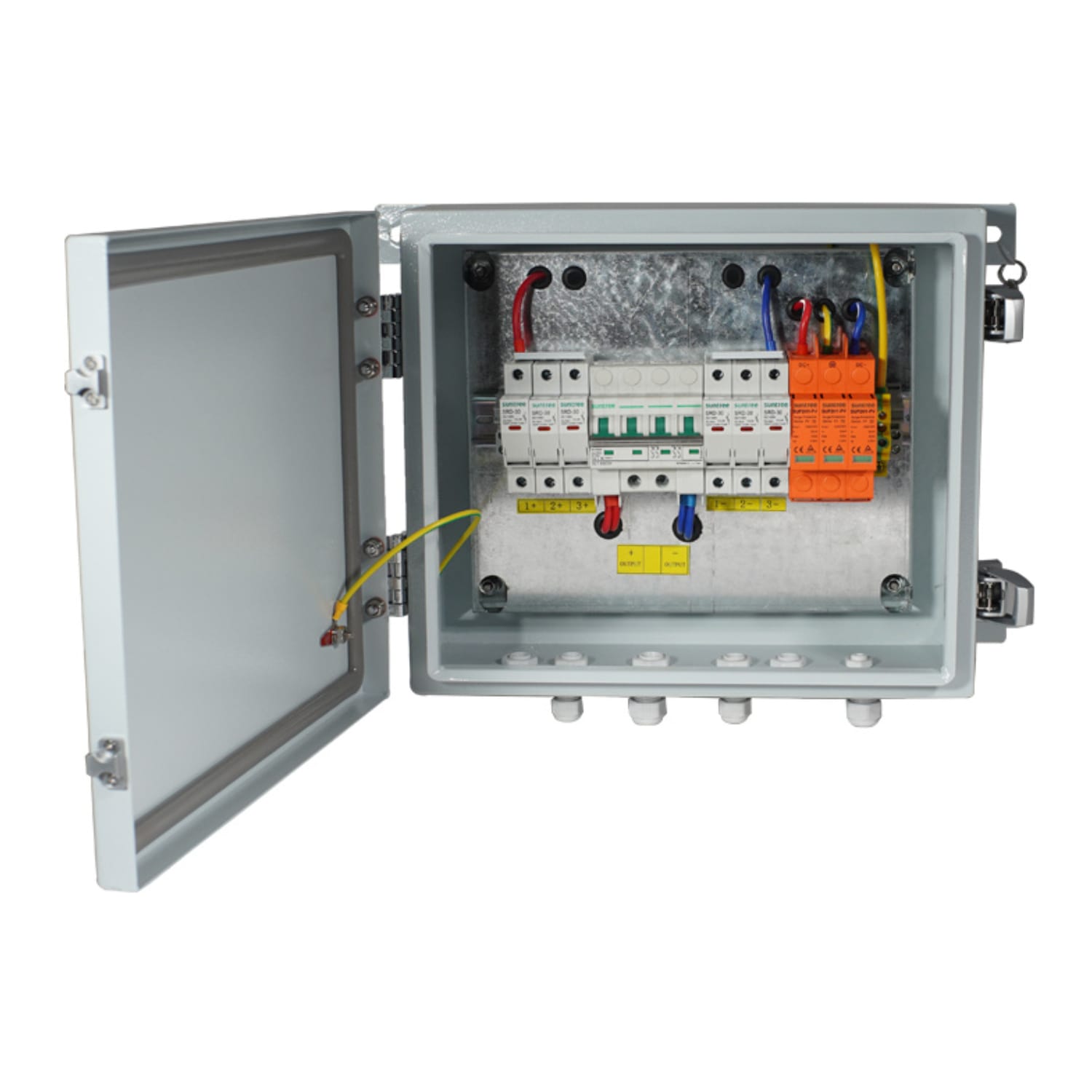

Combiner box SHLX-PV 5/1 DC SUNTREE

El Combiner Box SHLX-PV 5/1 DC de Suntree es una caja combinadora diseñada específicamente para sistemas fotovoltaicos en Chile, permitiendo centralizar hasta cinco strings de paneles solares en una única salida de corriente continua. Este dispositivo es fundamental en cualquier instalación solar, ya que protege tu inversión en energía solar mediante múltiples capas de seguridad, mientras facilita la gestión eficiente de la energía generada por tus paneles.

Por qué elegir el Combiner Box SHLX-PV 5/1 DC SUNTREE

• Protección integral del sistema: Incluye dispositivos contra sobretensiones, diodos de derivación y protección contra rayos, aspectos críticos en instalaciones solares chilenas expuestas a variabilidad climática.
• Disyuntor DC integrado: Permite interrumpir de manera segura el flujo de corriente durante mantenimiento o emergencias, dando tranquilidad operativa a propietarios e instaladores.
• Fusibles reemplazables por string: Cada una de las cinco entradas cuenta con protección individual contra sobrecorriente, facilitando el diagnóstico y mantenimiento preventivo sin afectar toda la instalación.
• Conexión a tierra certificada: Terminal de puesta a tierra que cumple con normativas de seguridad chilenas, protegiendo equipos y personas contra descargas eléctricas.
• Indicadores LED de estado: Visualiza en tiempo real la presencia de energía en cada string, permitiendo detectar rápidamente cualquier anomalía en la generación.

Aplicaciones principales en Chile

• Sistemas residenciales: En viviendas con cubiertas de múltiples orientaciones o paneles divididos en varios circuitos, esta caja combinadora centraliza la energía de forma segura antes de enviarla al inversor.
• Instalaciones agrícolas y rurales: Muy común en zonas de norte y sur de Chile, donde sistemas solares aislados o híbridos requieren combinar múltiples strings distribuidos en terrenos amplios.
• Sistemas comerciales e industriales: Plantas solares medianas utilizan esta protección como elemento de seguridad y control en etapas de generación DC, cumpliendo con estándares técnicos locales.
• Instalaciones fotovoltaicas de media escala: Perfecta para proyectos entre 10 y 30 kWp donde la combinación de múltiples strings es necesaria pero no requiere infraestructura de mayor complejidad.

Compatibilidad e instalación

El Combiner Box SHLX-PV 5/1 DC es compatible con sistemas solares que utilicen hasta cinco strings de paneles conectados en serie. Funciona independientemente de la marca del inversor que utilices, siempre que trabaje en corriente continua (DC). La instalación requiere montaje en un lugar accesible, preferentemente protegido de la intemperie directa, aunque la carcasa está diseñada para soportar condiciones ambientales de zonas solares chilenas. Se recomienda ubicar la caja lo más cerca posible del inversor para minimizar pérdidas de cableado. Un instalador técnico capacitado debe realizar las conexiones, asegurando que los calibres de cable cumplan con la normativa vigente en Chile según la corriente esperada de cada string.

Preguntas frecuentes

¿Cuántos paneles solares puedo conectar al Combiner Box SHLX-PV 5/1?
Depende de la configuración de tus strings. Cada string puede contener uno o varios paneles conectados en serie. Por ejemplo, si cada string tiene 10 paneles, podrías conectar hasta 50 paneles en total. Lo importante es que no superes los cinco strings como entrada máxima.

¿Necesito mantenimiento especial en el clima de Chile?
El mantenimiento es mínimo. Se recomienda revisar anualmente que los indicadores LED funcionen correctamente y verificar que no haya corrosión en los terminales, especialmente en zonas costeras. Si algún fusible se quema repetidamente, indica un problema en ese string que debe investigarse.

¿Puedo instalar esta caja combinadora en una vivienda con paneles en el techo?
Sí, es una aplicación muy común en Chile. Se instala típicamente en el interior cerca del inversor o en una caja de protecciones externa, combinando los strings que provienen de diferentes secciones de tu cubierta solar antes de alimentar el inversor.
