Fusible MEGA-fuse 125A/32V

Victron Energy · Protecciones DC

Fusible MEGA-fuse 125A/32V

Fusible MEGA de 125 A y 32 V DC para bancos de baterías de 12 V y 24 V

Un punto más arriba que el de 100 A y con menos resistencia en frío: sirve para controladores solares grandes, cargadores potentes o inversores pequeños que comparten el mismo banco.

• 125 A nominales
• Máximo 32 V DC
• Caída aprox. 90 mV
• Resistencia en frío 0,4 mΩ

125 A

Corriente nominal

32 V DC

Tensión máxima

90 mV

Caída de tensión aprox.

0,4 mΩ

Resistencia en frío

Qué es y cómo funciona

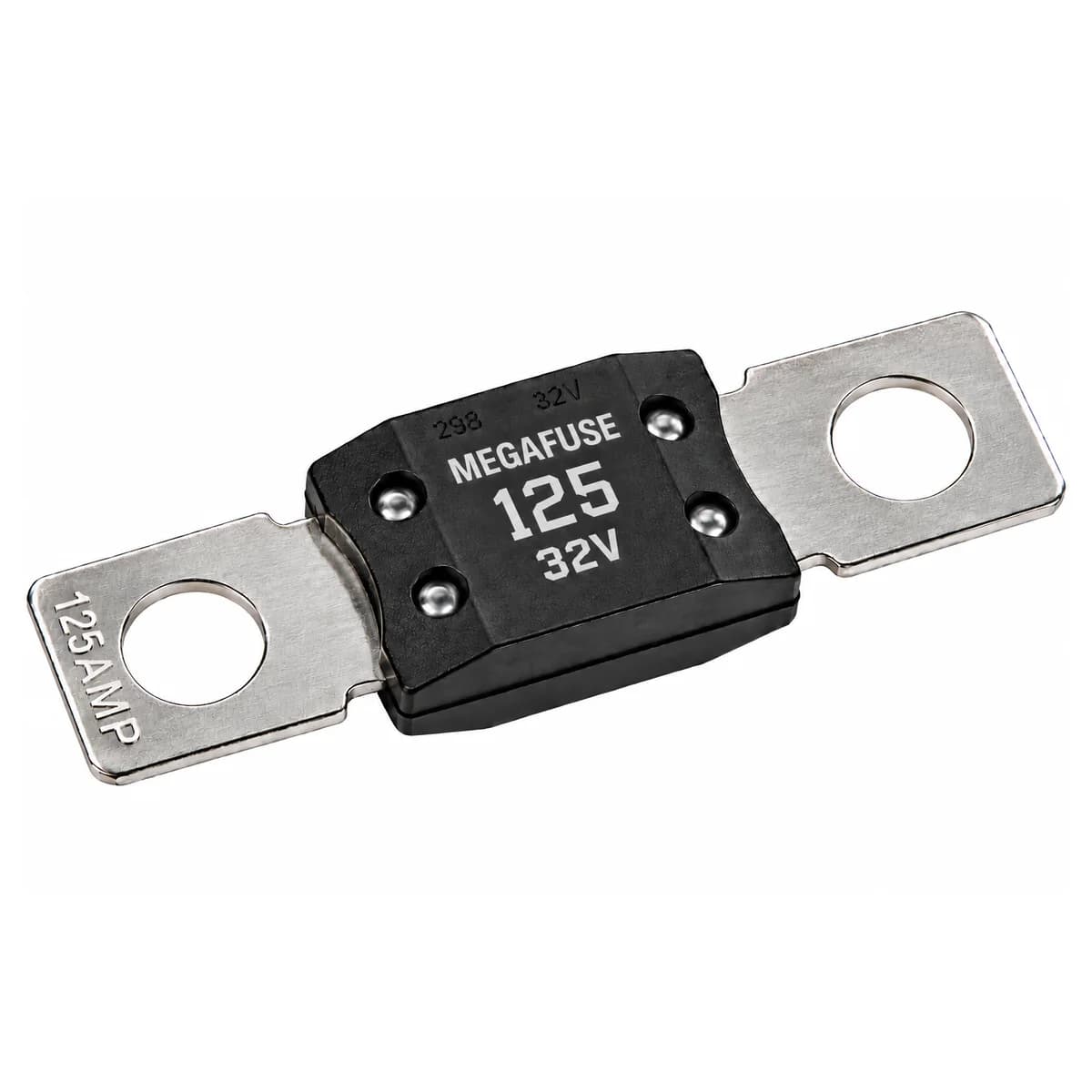

El MEGA-fuse es un fusible de perno para corriente continua: un cuerpo plástico con una lámina metálica calibrada y dos orejas perforadas que se atornillan a un portafusible o a una barra. Cuando la corriente supera 125 A de forma sostenida, o ante un cortocircuito, la lámina se funde y abre el circuito antes de que el cable se recaliente. Va en el positivo de las líneas que salen de un banco de baterías solares hacia equipos de alta corriente como controladores solares MPPT, cargadores de baterías o inversores.

Frente al de 100 A, la resistencia en frío baja de 0,6 a 0,4 mΩ con la misma caída cercana a 90 mV; el siguiente paso es el de 150 A, con 0,38 mΩ.

• Protege el cable el fusible se elige según la sección del conductor y la corriente máxima del equipo, no al revés.
• Baja pérdida según el fabricante, cae cerca de 90 mV y tiene 0,4 mΩ de resistencia en frío.
• Conexión atornillada se fija con pernos a su portafusible, sin clips que se suelten con la vibración.
• Solo hasta 32 V es la serie para bancos de 12 V y 24 V; para 48 V hay otra serie.

Esta versión es de 32 V DC como máximo: sirve para bancos de 12 V y 24 V y no se debe usar en sistemas de 48 V. Para 48 V, la alternativa de la misma corriente es el MEGA-fuse 125A/58V.

Cómo se instala

• Móntalo en un portafusible para MEGA-fuse o en una barra de distribución preparada para este formato.
• Ubícalo lo más cerca posible del borne positivo de la batería, para que proteja todo el largo del cable.
• Aprieta los pernos con el torque que indique el fabricante del portafusible: una conexión floja calienta y puede fundir el fusible sin sobrecorriente real.
• Desconecta la batería o abre el interruptor antes de cambiarlo.

Si más adelante migras el banco a 48 V, existe el MEGA 125A/58V con la misma corriente: no reutilices este de 32 V en el sistema nuevo.

Consejos y mantenimiento

Revisa el apriete y busca marcas de temperatura en la carcasa en cada mantención del sistema. Si el fusible se abre, busca la causa antes de reponerlo, y reemplázalo siempre por otro de 125 A y la misma serie: subir de amperaje deja el cable sin protección. Ten uno de repuesto junto al banco.

Especificaciones del Fusible MEGA-fuse 125A/32V

Formato	MEGA, de perno
Corriente nominal	125 A
Tensión máxima	32 V DC
Caída de tensión aproximada	90 mV
Resistencia en frío	0,4 mΩ
Bancos compatibles	12 V y 24 V
Alternativa para 48 V	MEGA-fuse 125A/58V

Línea MEGA-fuse de 32 V

Línea MEGA-fuse 32 V según la ficha de Victron Energy

Modelo	Caída de tensión aprox.	Resistencia en frío
MEGA 60A/32V	120 mV	1,5 mΩ
MEGA 80A/32V	90 mV	0,7 mΩ
MEGA 100A/32V	90 mV	0,6 mΩ
MEGA 125A/32V	90 mV	0,4 mΩ
MEGA 150A/32V	90 mV	0,38 mΩ
MEGA 175A/32V	90 mV	0,3 mΩ
MEGA 200A/32V	80 mV	0,25 mΩ
MEGA 225A/32V	80 mV	0,22 mΩ
MEGA 250A/32V	80 mV	0,2 mΩ
MEGA 300A/32V	80 mV	0,17 mΩ
MEGA 400A/32V	70 mV	0,13 mΩ
MEGA 500A/32V	70 mV	0,1 mΩ

En 58 V, para sistemas de 48 V, la ficha del fabricante lista los MEGA de 125, 200, 250 y 300 A; la serie de 80 V cubre de 40 A a 500 A.
