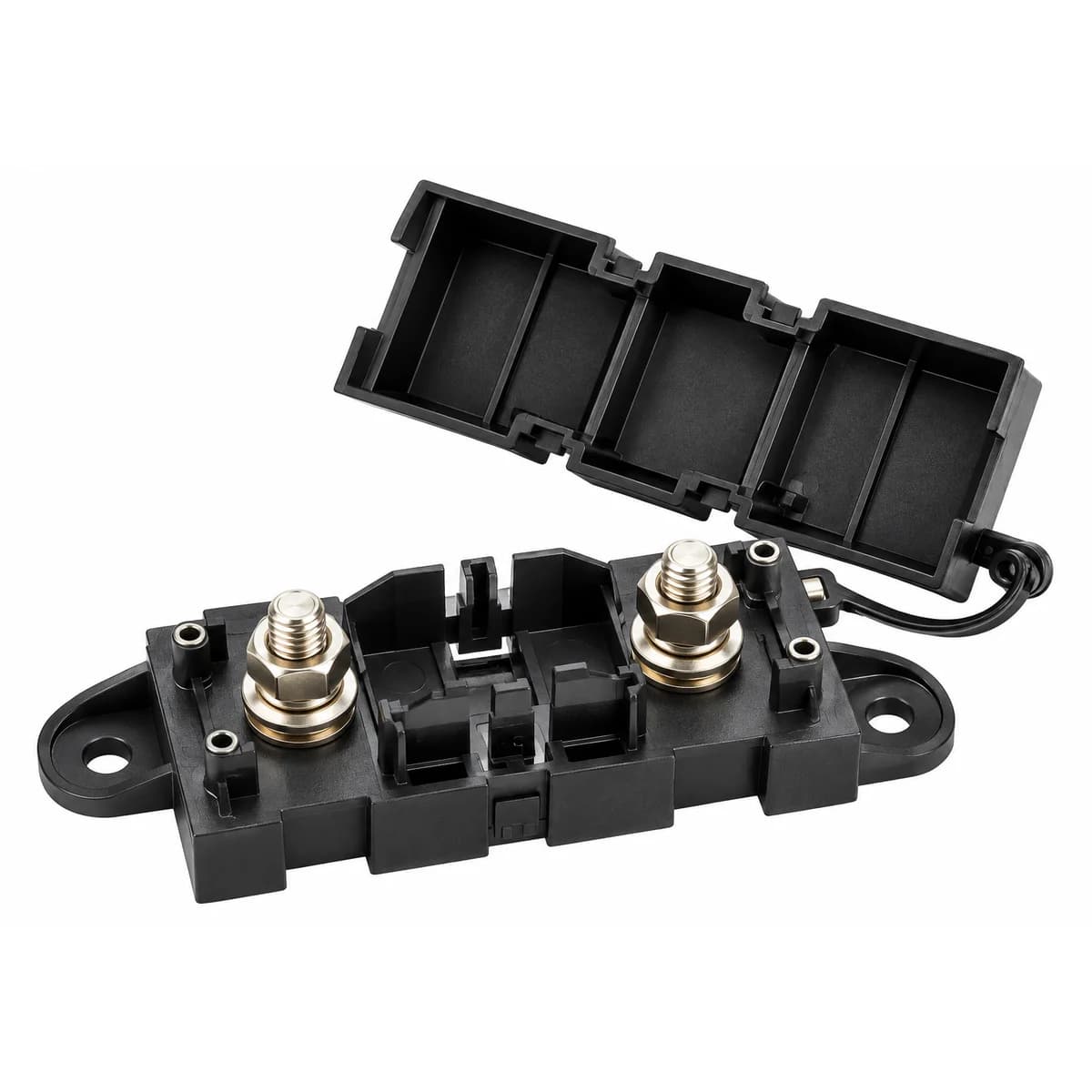

Porta fusible para MEGA-fuse (pernos M8)

M8 perno

Conexión del fusible y los cables

2 pernos

Entrada y salida

MEGA fuse

Formato de fusible

El tramo que más corriente lleva en un sistema aislado es el cable entre las baterías solares y el inversor. Ahí va el fusible MEGA, y este portafusible lo deja apernado sobre una base firme, junto a la batería, con los cables gruesos bien sujetos.

• Dos pernos M8 Pernos más gruesos que los del formato MIDI, acordes con los cables de gran sección.
• Tapa protectora Cubre el fusible y los pernos energizados.
• Base con orificios de fijación Se atornilla al tablero o la pared del gabinete de baterías.

Antes de comprar: el proveedor no publica la corriente ni la tensión máxima de este portafusible, y los fusibles MEGA-fuse del catálogo son de 32 V: no sirven en bancos de 48 V, donde corresponde el formato MIDI de 58 V. El fusible se compra aparte.

Qué es y cómo funciona

El fusible MEGA es una lámina fusible de alta corriente con dos orejas perforadas. El portafusible sostiene esas orejas sobre dos pernos M8 fijos en una base aislante: el cable de la batería llega a un perno, el cable hacia el inversor sale del otro, y toda la corriente pasa por el fusible. Ante un cortocircuito, el fusible se funde y corta el paso antes de que el cable se queme.

Cómo se instala

• Fija la base lo más cerca posible del borne positivo de la batería.
• Desconecta la batería antes de trabajar.
• Coloca el fusible sobre los pernos y encima los terminales de ojo de los cables, con ojo para perno M8.
• Aprieta las tuercas, cierra la tapa y reconecta la batería.

Consejos y mantenimiento

• Elige la corriente del fusible según la sección del cable y el consumo del inversor.
• Revisa el apriete de las tuercas en cada mantención: con alta corriente, un perno flojo se calienta.
• Ten un fusible de repuesto del mismo valor junto al banco de baterías.
