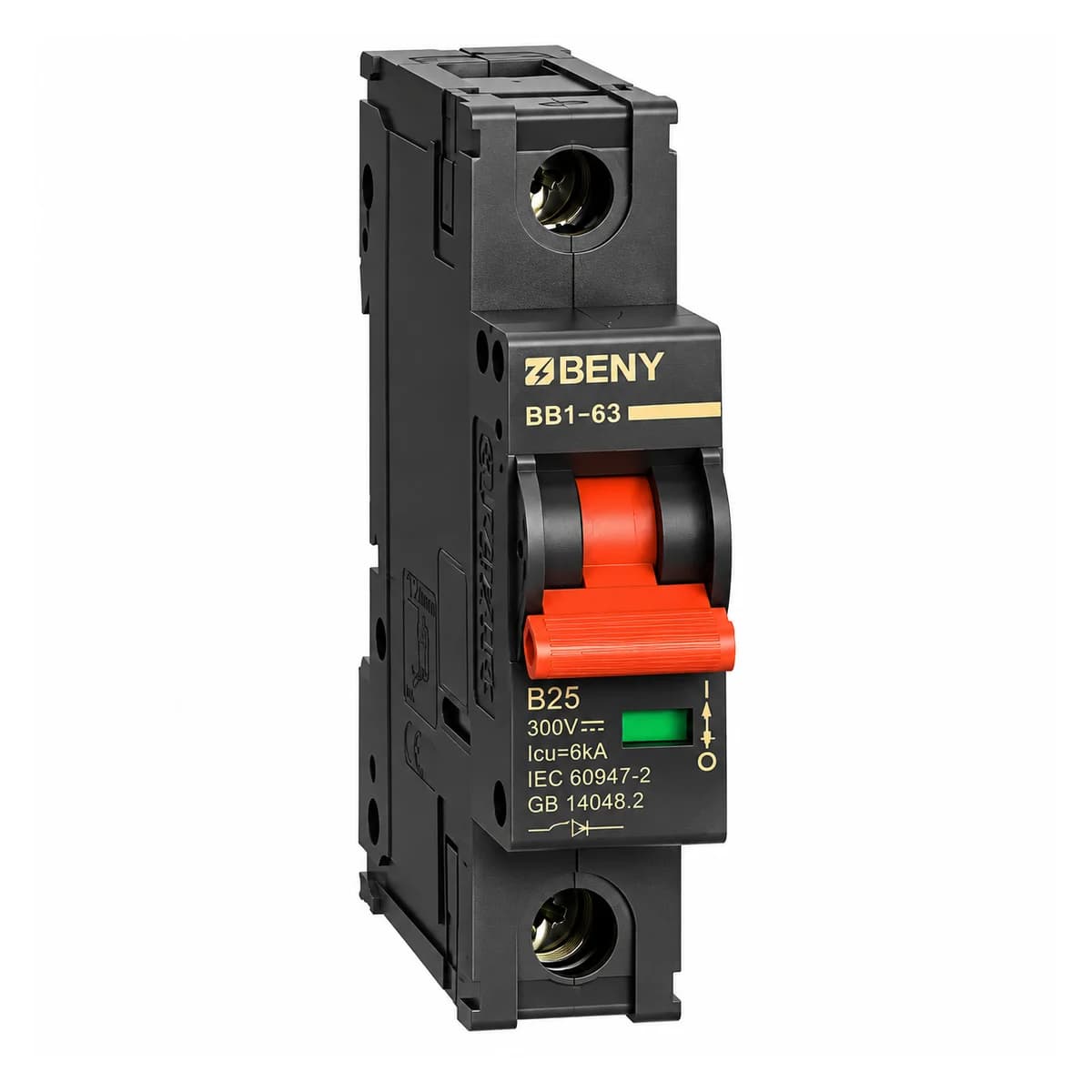

ZJBENY Automático CC BB1-63 1P 300VDC 16A IEC60947-2

16 A

Corriente nominal

300 V DC

Tensión de trabajo en 1 polo

4,5 kA

Capacidad de ruptura última, Icu

17,8 mm

Ancho en el riel, un módulo

• Disparo termomagnético Un elemento térmico corta ante sobrecargas sostenidas y uno magnético corta al instante ante un cortocircuito, con curva B, es decir entre 4,4 y 6,6 veces la corriente nominal.
• Sin polaridad El fabricante lo declara no polarizado: se puede cablear sin preocuparse de qué borne recibe el positivo, lo que evita el error más común con breakers DC.
• Extinción de arco para continua La cámara de arco está diseñada para cortar corriente continua, que a diferencia de la alterna no pasa por cero y sostiene el arco.
• Bornes de 2,5 a 25 mm² Admite desde cable fino hasta conductores gruesos de línea de batería.

Qué es y cómo funciona

El BB1-63 es un interruptor automático miniatura para corriente continua que ZJBENY destina a cajas combinadoras fotovoltaicas, controladores y circuitos DC de sistemas solares. Cumple tres funciones: protección contra sobrecarga, contra cortocircuito y contra corriente inversa hacia un string. Además sirve como seccionador: al bajar la palanca el circuito queda abierto y se puede trabajar en él sin tensión.

Esta versión unipolar de 16 A corta un solo conductor, normalmente el positivo, y está especificada para 300 V DC. Elige 16 A cuando la corriente máxima del circuito queda bajo ese valor y el cable instalado no soporta más. Si el circuito lleva más corriente, sube a 25 A, 32 A o 40 A de la misma serie.

Antes de comprar: en 1 polo este automático trabaja hasta 300 V DC. Para strings de paneles de mayor tensión hay que usar la versión de 2, 3 o 4 polos, que sube a 600, 900 y 1200 V DC. Su capacidad de ruptura última es de 4,5 kA: en bancos de litio grandes, que pueden entregar corrientes de cortocircuito muy altas, revisa la corriente de cortocircuito que declara el fabricante de la batería antes de usarlo como única protección.

Cómo se instala

• Se monta en riel DIN dentro de un tablero o caja combinadora y ocupa un módulo de 17,8 mm.
• Instálalo lo más cerca posible de la fuente que puede alimentar un cortocircuito, por ejemplo junto al banco de baterías.
• Aprieta bien los bornes y usa terminales en el cable multifilar.
• Elige un calibre mayor que la corriente máxima de trabajo del circuito y menor que la capacidad del cable que protege.
• La instalación debe hacerla un instalador autorizado y cumplir la normativa SEC vigente.

Consejos y mantenimiento

• Revisa una vez al año el apriete de los bornes: una conexión floja en DC se calienta y puede dañar el breaker.
• Acciónalo de vez en cuando para comprobar que la palanca abre y cierra con firmeza.
• Si dispara seguido, no lo reemplaces por uno de mayor calibre sin revisar el cable y la causa del disparo.
• Opera entre -25 °C y +70 °C; móntalo dentro de un tablero, ya que su envolvente es IP40 y sus bornes IP20.

La serie BB1-63 completa

Todas las versiones comparten la corriente máxima de 63 A, los calibres de 3 a 63 A, la capacidad de ruptura de 4,5 kA y el disparo termomagnético. Esta ficha corresponde a la versión de 1 polo y 16 A.
