ZJBENY Automático CC BB1-63 1P 300VDC 63A IEC60947-2

ZJBENY · Protecciones DC

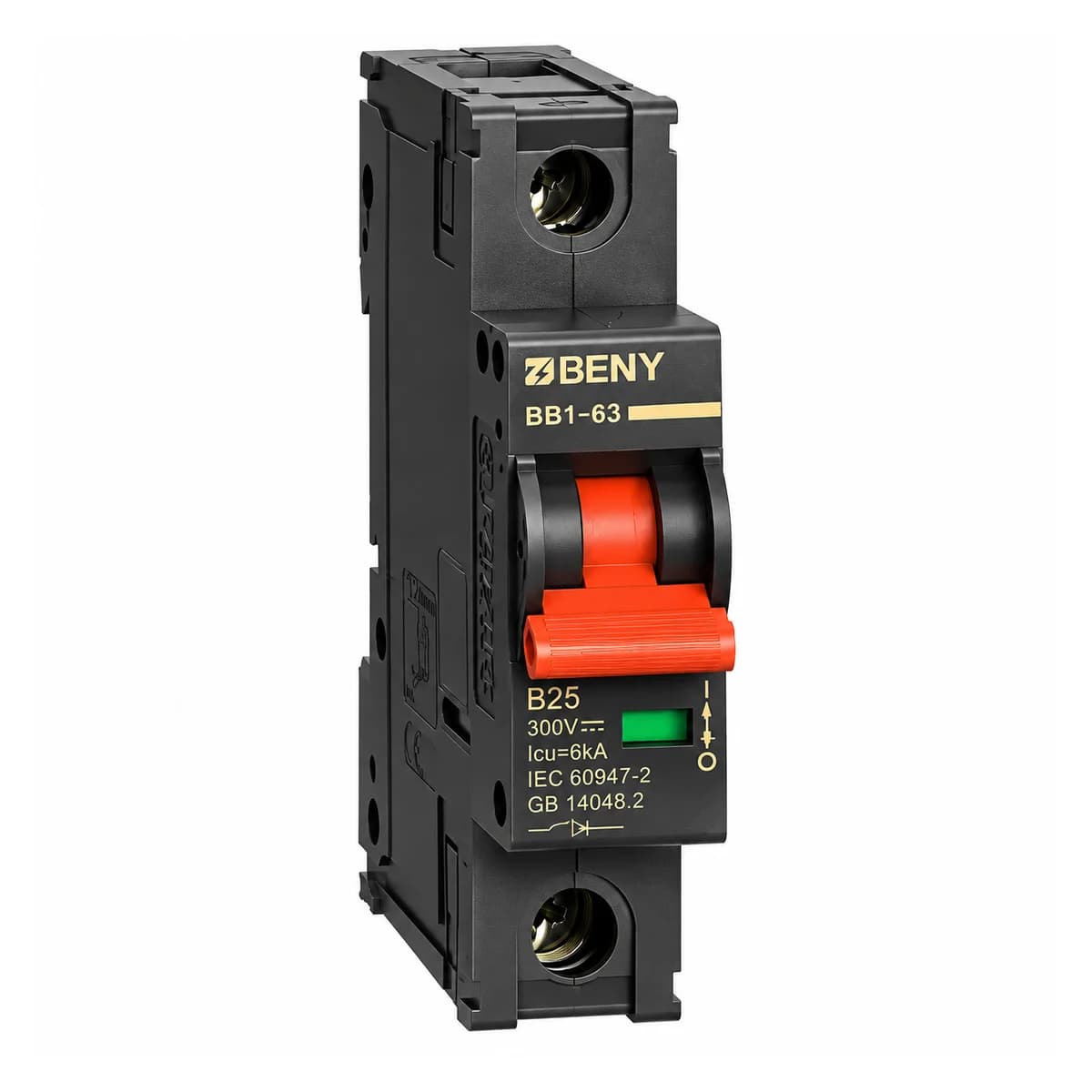

Automático DC ZJBENY BB1-63 1 polo 63 A 300 V

Modelo BB1-63 1P 63A 300V

El tope de corriente de la serie BB1-63 en formato de un polo: 63 A nominales a 300 V DC para los tramos de mayor corriente de un sistema solar de baja tensión.

• 63 A nominales
• 300 V DC
• Máximo de la serie
• Un solo conductor
• IEC 60947-2

Se instala en sistemas aislados de baja tensión con paneles solares y controladores solares MPPT, y corta el circuito ante sobrecarga o cortocircuito. Al ser de un polo, interrumpe un solo conductor; en sistemas de baja tensión suele instalarse en el positivo.

63 A

Corriente nominal

300 V DC

Tensión nominal de trabajo

4,5 kA

Poder de corte último Icu

20.000 ciclos

Vida mecánica

• Sin polaridad El fabricante lo declara no polarizado: no hay un sentido obligado de conexión entre la entrada y la salida.
• Disparo termomagnético Actúa por calentamiento ante una sobrecarga sostenida y de forma inmediata ante un cortocircuito.
• Poder de corte de 4,5 kA Interrumpe hasta 4,5 kA como poder de corte último, con 3 kA como poder de corte de servicio.
• Bornes de 2,5 a 25 mm² Acepta desde cable fino de string hasta conductores gruesos de cabecera.

Es el amperaje más alto de la línea: si el circuito supera 63 A no existe un BB1-63 mayor y hay que pasar a otra serie. Además corta un solo conductor y llega a 300 V DC; para más tensión usa la versión de 2 o 4 polos.

Qué es y cómo funciona

El BB1-63 es un interruptor automático miniatura diseñado por ZJBENY para corriente continua fotovoltaica: cajas combinadoras, controladores y entradas de inversor. Combina dos funciones en un solo equipo: protege contra sobrecarga y cortocircuito, y sirve como interruptor para desconectar el circuito a mano durante una mantención. La corriente continua no pasa por cero como la alterna, así que el arco que se forma al abrir es más difícil de apagar; por eso estos automáticos tienen cámaras de extinción pensadas para continua.

Esta versión es la de 1 polo y 63 A. La serie comparte cuerpo, poder de corte y norma; lo que cambia entre modelos es el número de polos, que fija la tensión de trabajo, y la corriente nominal.

Cómo se instala

• Se monta en riel DIN dentro de un tablero o caja combinadora; el módulo de 1 polo mide 17,8 mm de ancho.
• Pela el cable, aprieta bien el tornillo de cada borne y verifica que no queden hebras sueltas fuera del borne.
• Los bornes son IP20 y el frente IP40: el automático debe quedar dentro de una caja con el grado de protección que exija el lugar, especialmente a la intemperie.
• Rotula el tablero indicando que el circuito es de corriente continua y que puede tener tensión aunque el inversor esté apagado: los paneles generan mientras haya luz.

Consejos y mantenimiento

• A 63 A conviene trabajar con secciones de cable cercanas al máximo del borne, que es 25 mm², y apretar bien los tornillos: una conexión floja en continua se calienta y degrada el borne.
• La temperatura de operación declarada va de −25 a +70 °C; evita cajas al sol directo sin ventilación.
• Acciona la palanca de vez en cuando durante la mantención y revisa el apriete de los bornes y si hay marcas de calentamiento.
• Un automático que disparó por cortocircuito indica una falla en el cableado o en un panel: busca la causa antes de rearmarlo.

Línea BB1-63

Línea ZJBENY BB1-63 según el datasheet del fabricante

Configuración	Tensión nominal Ue	Ancho	Alto	Corrientes en Solares
1 polo · esta ficha	300 V DC	17,8 mm	81,2 mm	16, 25, 32, 40, 50 y 63 A
2 polos	600 V DC	35,5 mm	111 mm	10, 16, 32, 40 y 50 A
3 polos	900 V DC	53 mm	96,5 mm	No disponible
4 polos	1200 V DC	71 mm	96,5 mm	16 y 63 A

Especificaciones del ZJBENY BB1-63 1P 63 A

Corriente nominal	63 A
Polos	1 polo
Tipo de disparo	Termomagnético
Modelo	BB1-63 1P 63A
Tensión nominal de trabajo	300 V DC
Norma	IEC 60947-2 / GB 14048.2
Corriente máxima de la serie	63 A
Tensión de aislamiento	1200 V DC
Tensión de impulso	4 kV
Poder de corte último Icu	4,5 kA
Poder de corte de servicio Ics	3 kA
Polaridad	Sin polaridad
Vida mecánica	20.000 ciclos, mínimo normativo 8.500
Vida eléctrica	4.000 ciclos, mínimo normativo 1.500
Grado de protección	IP40 frente, IP20 bornes
Sección de cable	2,5 a 25 mm²
Temperatura de operación	−25 a +70 °C
Temperatura de almacenamiento	−40 a +85 °C
Dimensiones	1,78 × 8,12 × 7,4 cm
