ZJBENY Automático CC BB1-63 2P 600VDC 10A IEC60947-2

ZJBENY · Protecciones DC

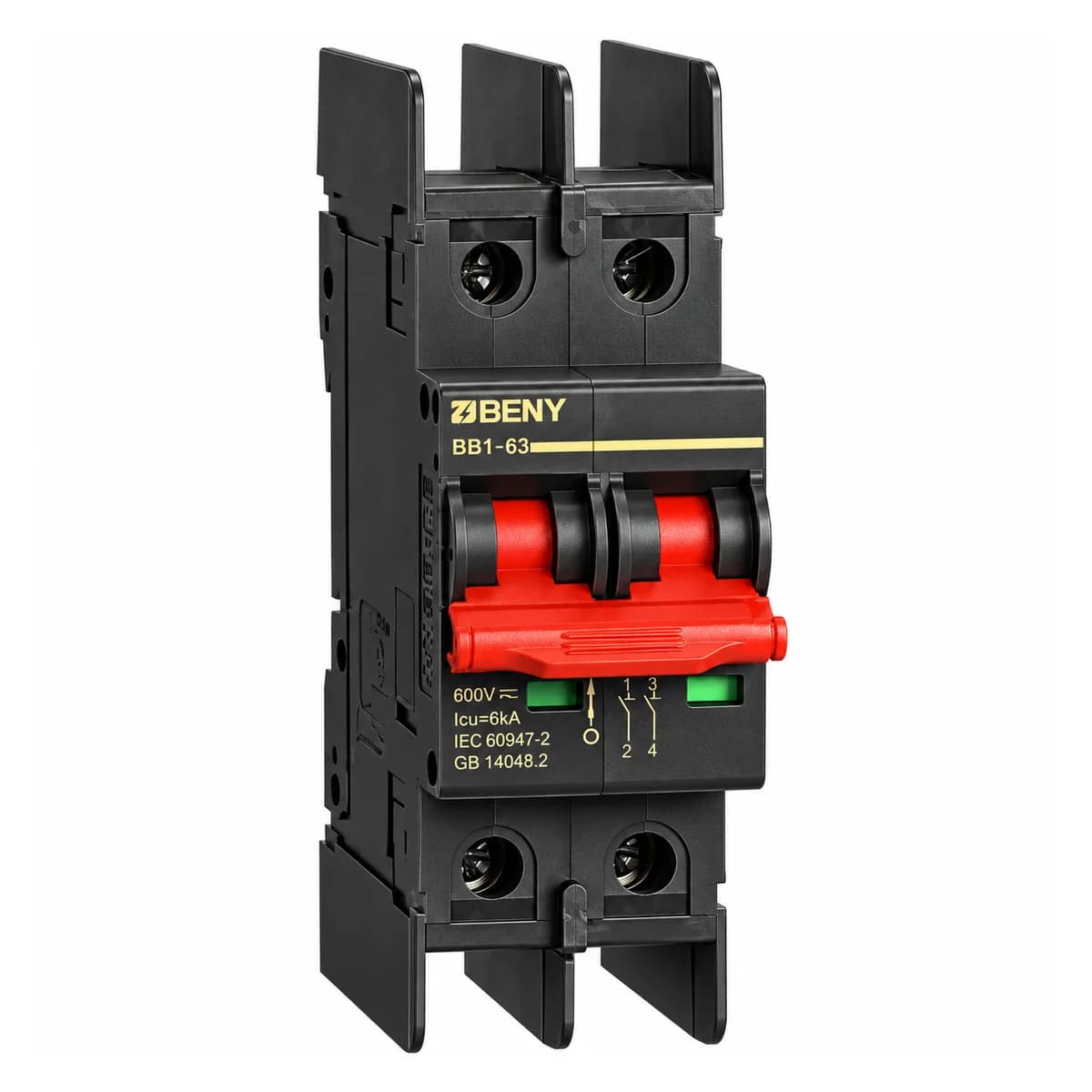

Automático DC ZJBENY BB1-63 2 polos 10 A 600 V

Modelo BB1-63 2P 10A 600V

Automático de dos polos y 10 A para corriente continua de hasta 600 V: el calibre bajo de la línea, para proteger un string individual de paneles cortando positivo y negativo a la vez.

• 10 A nominales
• 600 V DC
• Corta + y −
• Calibre de string
• IEC 60947-2

Se instala entre los paneles solares y la entrada de inversores solares o de controladores solares MPPT, y corta el circuito ante sobrecarga o cortocircuito. Con dos polos interrumpe positivo y negativo en la misma maniobra, que es lo que pide una desconexión completa del string.

10 A

Corriente nominal

600 V DC

Tensión nominal de trabajo

4,5 kA

Poder de corte último Icu

20.000 ciclos

Vida mecánica

• Sin polaridad El fabricante lo declara no polarizado: no hay un sentido obligado de conexión entre la entrada y la salida.
• Disparo termomagnético Actúa por calentamiento ante una sobrecarga sostenida y de forma inmediata ante un cortocircuito.
• Poder de corte de 4,5 kA Interrumpe hasta 4,5 kA como poder de corte último, con 3 kA como poder de corte de servicio.
• Bornes de 2,5 a 25 mm² Acepta desde cable fino de string hasta conductores gruesos de cabecera.

Con 10 A nominales queda justo para strings de paneles de corriente moderada. Revisa la corriente de cortocircuito del panel en su ficha: los paneles de alta potencia actuales suelen superarla y necesitan el calibre de 16 A o más.

Qué es y cómo funciona

El BB1-63 es un interruptor automático miniatura diseñado por ZJBENY para corriente continua fotovoltaica: cajas combinadoras, controladores y entradas de inversor. Combina dos funciones en un solo equipo: protege contra sobrecarga y cortocircuito, y sirve como interruptor para desconectar el circuito a mano durante una mantención. La corriente continua no pasa por cero como la alterna, así que el arco que se forma al abrir es más difícil de apagar; por eso estos automáticos tienen cámaras de extinción pensadas para continua.

Esta versión es la de 2 polos y 10 A. La serie comparte cuerpo, poder de corte y norma; lo que cambia entre modelos es el número de polos, que fija la tensión de trabajo, y la corriente nominal.

Cómo se instala

• Se monta en riel DIN dentro de un tablero o caja combinadora; el módulo de 2 polos mide 35,5 mm de ancho.
• Pela el cable, aprieta bien el tornillo de cada borne y verifica que no queden hebras sueltas fuera del borne.
• Los bornes son IP20 y el frente IP40: el automático debe quedar dentro de una caja con el grado de protección que exija el lugar, especialmente a la intemperie.
• Rotula el tablero indicando que el circuito es de corriente continua y que puede tener tensión aunque el inversor esté apagado: los paneles generan mientras haya luz.

Consejos y mantenimiento

• Elige el calibre comparando con la corriente de cortocircuito del panel y con la corriente máxima de entrada del inversor; si la del panel se acerca a 10 A, sube al de 16 A.
• La temperatura de operación declarada va de −25 a +70 °C; evita cajas al sol directo sin ventilación.
• Acciona la palanca de vez en cuando durante la mantención y revisa el apriete de los bornes y si hay marcas de calentamiento.
• Un automático que disparó por cortocircuito indica una falla en el cableado o en un panel: busca la causa antes de rearmarlo.

Línea BB1-63

Línea ZJBENY BB1-63 según el datasheet del fabricante

Configuración	Tensión nominal Ue	Ancho	Alto	Corrientes en Solares
1 polo	300 V DC	17,8 mm	81,2 mm	16, 25, 32, 40, 50 y 63 A
2 polos · esta ficha	600 V DC	35,5 mm	111 mm	10, 16, 32, 40 y 50 A
3 polos	900 V DC	53 mm	96,5 mm	No disponible
4 polos	1200 V DC	71 mm	96,5 mm	16 y 63 A

Especificaciones del ZJBENY BB1-63 2P 10 A

Corriente nominal	10 A
Polos	2 polos
Tipo de disparo	Termomagnético
Modelo	BB1-63 2P 10A
Tensión nominal de trabajo	600 V DC
Norma	IEC 60947-2 / GB 14048.2
Corriente máxima de la serie	63 A
Tensión de aislamiento	1200 V DC
Tensión de impulso	4 kV
Poder de corte último Icu	4,5 kA
Poder de corte de servicio Ics	3 kA
Polaridad	Sin polaridad
Vida mecánica	20.000 ciclos, mínimo normativo 8.500
Vida eléctrica	4.000 ciclos, mínimo normativo 1.500
Grado de protección	IP40 frente, IP20 bornes
Sección de cable	2,5 a 25 mm²
Temperatura de operación	−25 a +70 °C
Temperatura de almacenamiento	−40 a +85 °C
Dimensiones	3,55 × 11,1 × 7,4 cm
