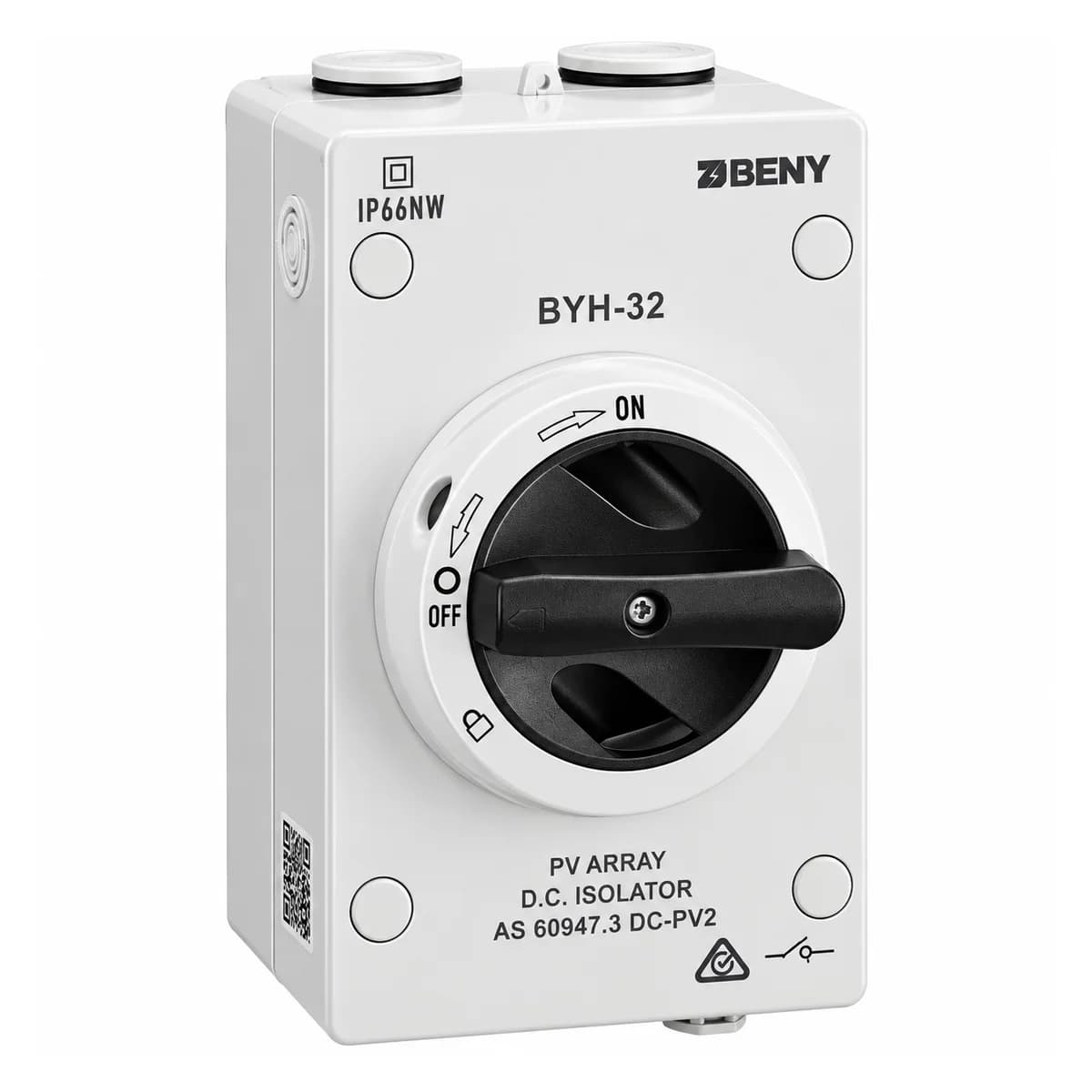

Seccionador DC ZJBENY BYH-32 4 polos 32 A 1000 V IP66

Modelo BYH-32

Interruptor seccionador de corriente continua en caja estanca IP66, con manilla giratoria bloqueable: se monta en el muro, junto al inversor, para cortar el arreglo fotovoltaico con una sola maniobra.

• 32 A hasta 1000 V DC
• Caja IP66 para exterior
• 4 polos sin polaridad
• Válvula de respiración
• IEC 60947-3 · DC-PV2

Va entre los paneles solares y los inversores solares on-grid o híbridos: permite dejar sin tensión el lado DC del inversor para revisarlo o cambiarlo, sin tocar los conectores bajo carga.

32 A

Corriente nominal con polos en serie

1000 V DC

Tensión de trabajo máxima

8 kV

Tensión de impulso soportada

< 3 ms

Tiempo de arco declarado

• Caja estanca IP66 Envolvente con resistencia UV para instalarlo a la intemperie; el interruptor interior es IP20.
• Válvula de respiración Viene incorporada en la base de la caja para evitar que se condense humedad en el interior.
• Manilla bloqueable Posiciones ON, OFF y LOCK: se puede asegurar en apagado durante una mantención.
• Sin polaridad El positivo y el negativo se pueden intercambiar en los bornes.
• Borne de tierra Incluye terminal de puesta a tierra en la caja.

Los 32 A a 1000 V DC valen solo con los 4 polos en serie para un string, en las conexiones 4B o 4S. Si se usa para dos strings independientes, en la conexión 4, la corriente baja a 13 A a 600 V y a 9 A a 800 y 1000 V. Además es un seccionador: no protege contra sobrecorriente, así que el circuito necesita fusibles o un automático DC aparte.

Qué es y cómo funciona

El BYH-32 es un seccionador rotativo de corriente continua según IEC 60947-3 y AS 60947.3, con categoría de uso DC-PV2: puede abrir el circuito de un arreglo fotovoltaico bajo carga. Su cámara de extinción apaga el arco en menos de 3 ms según el fabricante. A diferencia de un automático, no dispara por sí solo: se maneja a mano y sirve para aislar el inversor o el arreglo durante una revisión, o en una emergencia.

La versión BYH-32 trae la caja con dos entradas M25 × 1,5 para prensaestopas; el fabricante ofrece también las variantes BYH-32M1 y BYH-32M2 con cables y conectores MC4 ya montados.

Cómo se instala

• Fija la caja al muro con sus orejas de montaje; puede ir en posición vertical u horizontal.
• Entra con los cables por los prensaestopas M25 × 1,5 y aprieta los prensaestopas para mantener el IP66.
• Pela 8 mm de cada conductor y apriétalo con un torque de 1,2 a 1,8 Nm; los bornes aceptan de 4 a 16 mm² en cable rígido y de 4 a 10 mm² en flexible.
• Haz los puentes entre polos según el diagrama de la conexión elegida y verifica que queden bien apretados antes de energizar: el fabricante advierte sobre los puentes mal instalados.
• Conecta el borne de tierra de la caja.

Consejos y mantenimiento

• Elige la conexión según la tensión de tu string: para un string sobre 500 V usa los 4 polos en serie.
• Antes de abrir la caja, lleva la manilla a OFF y bloquéala en LOCK; recuerda que el lado de los paneles sigue con tensión mientras haya luz.
• En la mantención revisa que los prensaestopas sigan apretados y que no haya humedad dentro de la caja.
• Complementa el seccionador con la protección contra sobrecorriente que corresponda a cada string.

Conexiones y corriente admisible

Corriente de trabajo del BYH-32 según la conexión de los polos, categoría DC-PV2

Conexión	Polos en serie	Strings	300 V	500 V	600 V	800 V	1000 V
4	2	2	32 A	32 A	13 A	9 A	9 A
2H, polos en paralelo	4	1	40 A	40 A	No aplica	No aplica	No aplica
4B	4	1	32 A	32 A	32 A	32 A	32 A
4S	4	1	32 A	32 A	32 A	32 A	32 A

Especificaciones del ZJBENY BYH-32

Corriente nominal	32 A
Grado de protección	IP66
Polos	4 polos
Modelo	BYH-32
Función	Seccionador bajo carga, sin protección
Norma	IEC 60947-3 / AS 60947.3
Categoría de uso	DC-PV2 / DC-21B
Tensión de trabajo	500, 600, 800 y 1000 V DC
Tensión de aislamiento	1200 V
Tensión de impulso	8 kV
Corriente de corta duración	1 kA durante 1 s en conexión 4 y 4B; 1,7 kA en 2H
Corriente de cortocircuito condicional	3 kA
Categoría de sobretensión	II
Polaridad	Sin polaridad
Vida mecánica	15.000 maniobras
Vida eléctrica	1.000 maniobras
Protección de la caja	IP66, cuerpo del interruptor IP20
Sección de cable	4 a 16 mm² rígido, 4 a 10 mm² flexible
Torque de apriete	1,2 a 1,8 Nm, tornillo M4
Prensaestopas	M25 × 1,5
Temperatura de operación	−40 a +85 °C
Temperatura de almacenamiento	−50 a +90 °C
Montaje	Vertical u horizontal, interior o exterior
Grado de contaminación	3
Dimensiones	9,9 × 18,8 × 10,85 cm
