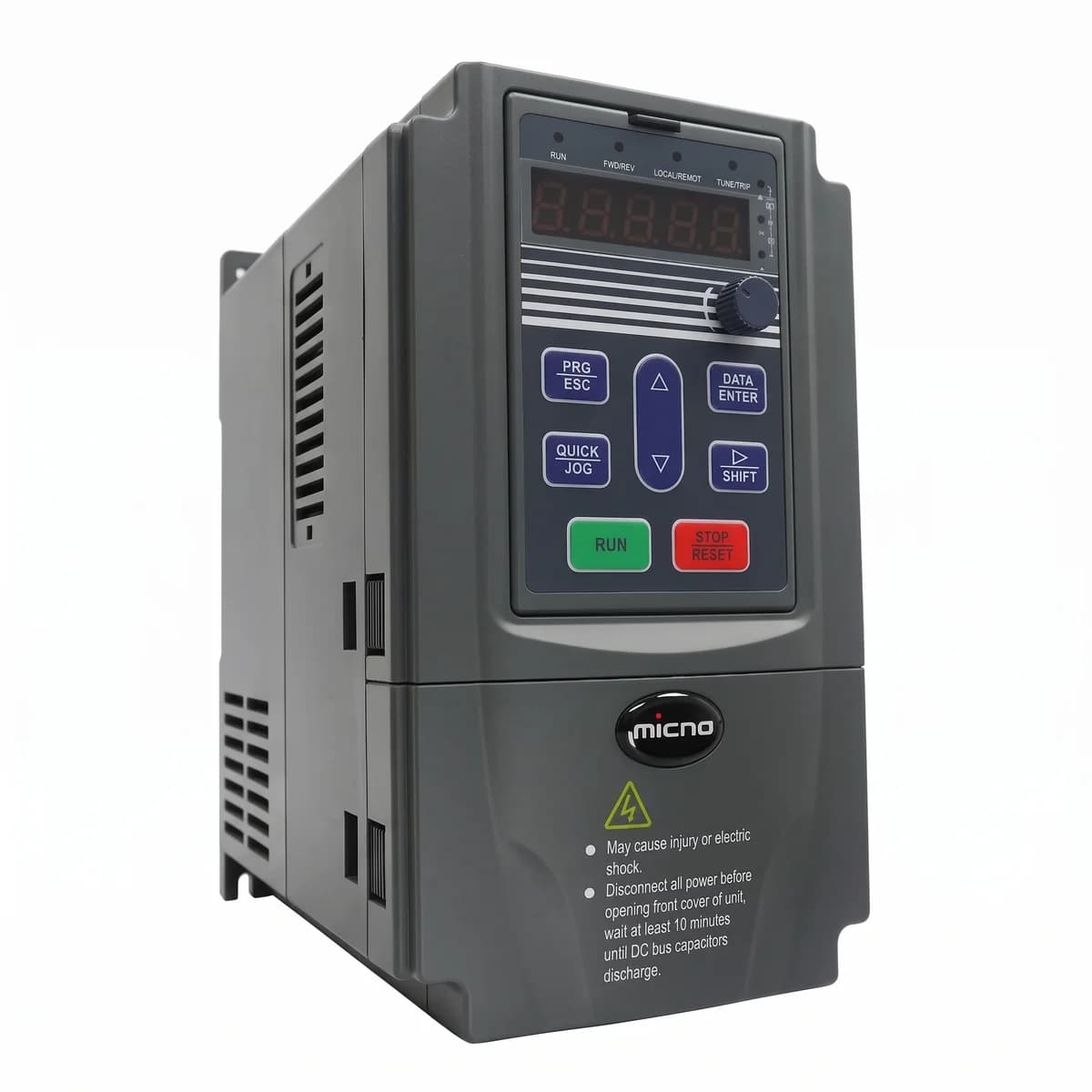

Variador de Frecuencia Trifásico 380V 18,5kW Micno KE300A

KE300A-018G/022P-T4

Controla la velocidad de motores trifásicos de hasta 18,5 kW en servicio pesado y 22 kW en servicio liviano, con control vectorial sin encóder, PID integrado y rampas programables.

• 18,5 kW en servicio pesado y 22 kW en servicio liviano
• 150 % de par desde 0,5 Hz, sin encóder
• PID interno para presión, temperatura o caudal
• PLC simple de hasta 16 velocidades
• Regulación automática de tensión ante fluctuaciones de la red
• Rampas de 0,1 a 3.600 s, en recta o curva S

18,5 kW

Servicio pesado

22 kW

Servicio liviano

380 V

Alimentación trifásica

150 %

Par de arranque

Para qué sirve

Un variador de frecuencia controla la velocidad de un motor trifásico en vez de dejarlo siempre a plena marcha. En bombas y ventiladores eso se traduce directamente en ahorro de energía, porque el consumo baja mucho más rápido que las vueltas. También evita los golpes de partida que castigan la mecánica y la instalación eléctrica.

Lo que lo distingue

• Dos potencias según la carga: 18,5 kW en servicio pesado —par constante: bombas de desplazamiento, compresores, cintas, elevadores— y 22 kW en servicio liviano —par variable: bombas centrífugas y ventiladores—. La corriente de salida es de 37 A y 45 A respectivamente.
• Control vectorial sin sensor: entrega 150 % de par desde 0,5 Hz, así que arranca cargas exigentes sin encóder. También funciona en V/f clásico y en control de torque, con rango de regulación de 1:100 y precisión de ±0,5 %.
• PID interno: controla presión, temperatura o caudal sin equipos externos.
• PLC simple: hasta 16 velocidades programadas.
• Regulación automática de tensión: mantiene la salida estable aunque fluctúe la red.
• Frenado por corriente continua: al partir y al detener, con rampas de 0,1 a 3.600 segundos en línea recta o en curva S.

Para qué se usa

Para la instalación El fabricante recomienda para este modelo un interruptor de 100 A, contactor de 63 A y conductores de 6 mm² tanto a la entrada como a la salida.

No son cifras menores: dimensionar de menos el tablero es la causa más común de falla en equipos de esta potencia. La frecuencia portadora, en cambio, se ajusta sola entre 1 y 16 kHz según temperatura y carga.

Reserva también el espacio: el equipo mide 39,8 cm de alto por 22,5 de ancho y 18,5 de fondo, se fija con tornillos M5 y pesa del orden de 7,5 kg.

Ficha técnica KE300A 18,5 kW

Entrada - Alimentación	Trifásica 380 a 415 V ±15 %
Entrada - Frecuencia	47 a 63 Hz
Entrada - Corriente	38 A en servicio pesado; 46 A en servicio liviano
Salida - Potencia de motor	18,5 kW en servicio pesado; 22 kW en servicio liviano
Salida - Potencia en HP	25 HP en servicio pesado; 30 HP en servicio liviano
Salida - Corriente	37 A en servicio pesado; 45 A en servicio liviano
Salida - Tensión	Trifásica 380 V
Salida - Rango de frecuencia	0 a 3.000 Hz en modo V/f; 0 a 300 Hz en modo vectorial
Control - Modos	V/f, vectorial sin sensor (SVC) y control de torque
Control - Par de arranque	150 % a 0,5 Hz en modo vectorial; 150 % a 1 Hz en V/f
Control - Rango de regulación de velocidad	1:100 en vectorial; 1:50 en V/f
Control - Precisión de velocidad	±0,5 % en modo vectorial
Control - Frecuencia portadora	1,0 a 16,0 kHz, ajuste automático
Capacidad - Sobrecarga en servicio pesado	150 % por 60 s, 180 % por 10 s, 200 % por 3 s
Capacidad - Sobrecarga en servicio liviano	120 % por 60 s, 150 % por 10 s, 180 % por 3 s
Funciones - Control de proceso	PID integrado
Funciones - Velocidades programadas	PLC simple de hasta 16 pasos
Funciones - Rampas	0,1 a 3.600 s, en línea recta o curva S
Funciones - Frenado	Por corriente continua al partir y al detener
Instalación - Interruptor recomendado	100 A
Instalación - Contactor recomendado	63 A
Instalación - Conductor de entrada	6 mm²
Instalación - Conductor de salida	6 mm²
Instalación - Conductor de control	1,5 mm²
Medidas - Dimensiones	397,6 x 225 x 185,2 mm, alto x ancho x profundidad
Medidas - Montaje	Tornillos M5, con 120 x 384,1 mm entre centros
Medidas - Peso	7,5 kg aproximados; el fabricante no publica el dato
General - Garantía	2 años
