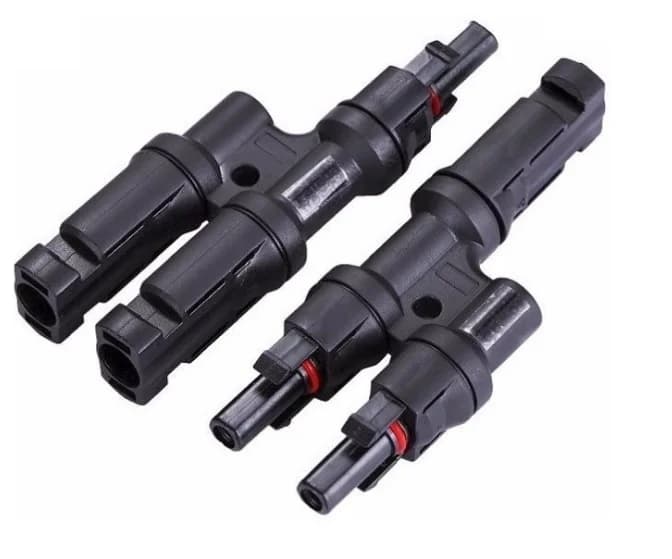

Conectores MC4 macho + hembra

Worldsunlight - conector

Conectores MC4 macho + hembra

MC4-1PAR

Los Conectores MC4 Macho + Hembra de Worldsunlight son componentes esenciales para sistemas fotovoltaicos en Chile, diseñados con la máxima seguridad y durabilidad. Estos conectores impermeable IP68 garantizan conexiones confiables en instalaciones solares residenciales, comerciales e industriales, soportando condiciones climáticas extremas del territorio nacional. Con certificaciones TÜV y CE, representan la solución ideal para profesionales que requieren equipos de energía solar de alta calidad.

• Grado de sobretensión CATIII / 2
• Rango de temperatura ambiente -40 ℃ ~ + 85 ℃
• Material de aislamiento PPO
• Resistencia de contacto <5mΩ
• Material de contacto Cobre, estañado
• Clase de llama UL94-V0

Por qué elegir el Conector MC4 Worldsunlight

• Protección IP68 completa: El grado de estanqueidad IP68 garantiza que el conector MC4 es completamente impermeable al polvo y sumergible en agua. Esto es crítico en regiones de Chile con alta humedad costera o ambientes desérticos con polvo fino, asegurando que la corrosión no afecte las conexiones durante años de operación.
• Capacidad de corriente versátil: Con nominales de 30A para cables de 2.5mm², y 50A para secciones de 4mm² y 6mm², estos conectores se adaptan a sistemas de diferentes potencias. Esto permite usarlos tanto en instalaciones pequeñas como en proyectos de mayor envergadura sin necesidad de cambiar componentes.
• Voltaje nominal de 1000V/1500V DC: Soportan las tensiones estándar de sistemas fotovoltaicos modernos, con un voltaje de prueba de 8kV que certifica su aislamiento y seguridad ante sobretensiones. La clasificación CATIII/2 ofrece protección contra descargas atmosféricas, esencial en zonas con tormentas eléctricas.
• Resistencia de contacto inferior a 5mΩ: Esta baja resistencia minimiza pérdidas de potencia en la conexión, mejorando la eficiencia energética del sistema solar y reduciendo el calor generado, un factor importante en el rendimiento a largo plazo.
• Material de cobre estañado y rango térmico amplio: Los contactos de cobre estañado resisten la corrosión en ambientes salinos, mientras que el rango de temperatura de -40°C a +85°C cubre tanto inviernos en la Patagonia como veranos en el Norte Grande, garantizando funcionamiento fiable en cualquier región de Chile.

Aplicaciones principales en Chile

• Sistemas solares residenciales: En viviendas particulares de zonas urbanas y rurales, estos conectores MC4 facilitan la instalación segura de paneles fotovoltaicos con sistemas de almacenamiento en baterías, permitiendo el aprovechamiento de la energía solar de forma autónoma y eficiente.
• Instalaciones comerciales y agrícolas: Empresas agrícolas en el centro y sur de Chile utilizan estos conectores para sistemas de bombeo solar, iluminación de invernaderos y electrificación de predios. Su resistencia ambiental es ideal para exposición prolongada al sol y cambios climáticos.
• Plantas fotovoltaicas de mediano y gran porte: Proyectos de energía solar en zonas como Atacama, Coquimbo y Metropolitana requieren componentes confiables para múltiples arreglos de paneles. Estos conectores garantizan conexiones seguras que cumplen normativas de instalación profesional.
• Sistemas de respaldo y microrredes: En comunidades rurales y zonas con cortes eléctricos frecuentes, los conectores MC4 integran paneles solares con sistemas de respaldo, asegurando continuidad de energía con máxima seguridad.

Compatibilidad e instalación

Los Conectores MC4 Worldsunlight son compatibles con sistemas que utilicen cables de 2.5mm², 4mm² y 6mm² de sección, equivalentes a calibres 14/12/10 AWG. El sistema de conexión por engaste requiere herramientas específicas de crimping para garantizar una unión segura y de baja resistencia. Durante la instalación, es fundamental verificar que la fuerza de inserción no exceda 50N y que la fuerza de retirada sea mínima de 50N, indicadores de un ensamblaje correcto. La clasificación UL94-V0 asegura auto-extinguibilidad del material aislante PPO, cumpliendo estándares de seguridad en sistemas eléctricos de corriente continua. Se recomienda que la instalación sea realizada por profesionales certificados en energía solar para asegurar el funcionamiento óptimo del sistema fotovoltaico.

Preguntas frecuentes

¿Puedo usar estos conectores MC4 en sistemas de 1500V DC?

Sí, el conector MC4 de Worldsunlight está certificado para tensiones nominales de 1000V y 1500V DC, por lo que es completamente compatible con sistemas solares modernos de mayor voltaje que requieren mejor eficiencia en transmisión de energía.

¿Qué tan resistentes son estos conectores a la corrosión por salinidad en zonas costeras de Chile?

Los contactos de cobre estañado proporcionan excelente resistencia a la corrosión, especialmente en ambientes salinos. El grado de protección IP68 y los materiales de aislamiento PPO de alta calidad hacen que sean ideales para instalaciones en regiones costeras donde la humedad y la salinidad son constantes.

¿Necesito herramientas especiales para instalar estos conectores?

Sí, requieren herramientas de crimping apropiadas para cables de 2.5mm², 4mm² o 6mm² según corresponda. Se recomienda usar herramientas de marca reconocida y que el trabajo sea realizado por técnicos capacitados para asegurar que la fuerza de inserción y retirada sean las correctas.
