Set de conectores MC4 en Y 2 a 1 para paralelo

2 entradas

por pieza

1 salida

por pieza

2 piezas

positivo y negativo

MC4

tipo de conector

Qué es un conector MC4 en Y

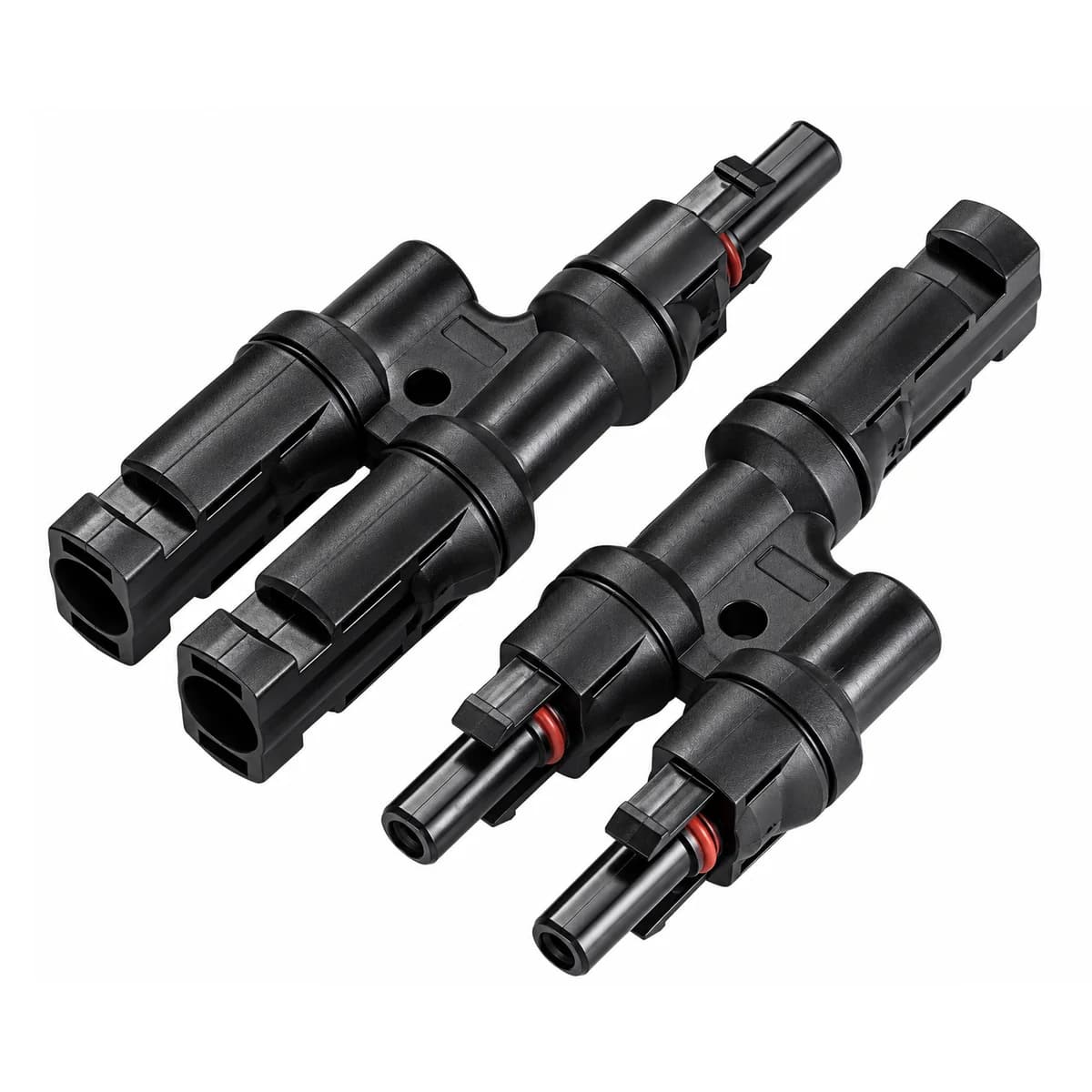

Un conector en Y es una derivación: toma dos cables con conector MC4 y los junta en uno solo. Este set trae las dos piezas que hacen falta para un paralelo completo. La primera tiene dos entradas hembra y una salida macho y la segunda tiene dos entradas macho y una salida hembra. Como cada pieza calza solo con los conectores de un polo, el positivo de los paneles va siempre a una y el negativo a la otra, sin posibilidad de cruzarlos.

El resultado es que dos paneles o dos strings llegan al controlador de carga o al inversor por un solo par de cables. Esto ahorra cable solar, simplifica la bajada desde el techo y libera entradas en el equipo.

• Una pieza por polo La pieza de dos hembras a un macho y la de dos machos a una hembra van cada una en su polo, así que positivo y negativo no se pueden cruzar.
• Conexión a presión Se enchufa directo a los conectores MC4 de los paneles o de las extensiones solares, sin pelar ni crimpar cable.
• Menos cable hasta el equipo Dos paneles o dos strings bajan por un solo par de cables, y la caída de tensión se controla eligiendo bien la sección de ese tramo.
• Unión sellada Reemplaza los empalmes con cinta o regleta, que con la lluvia y el sol se sueltan, se sulfatan y terminan calentándose.
• Se desarma cuando quieras Si cambias la configuración o agregas paneles, se desconecta y se vuelve a usar.

Serie o paralelo: qué cambia

En serie los voltajes se suman y la corriente se mantiene; para eso no se necesita este conector, basta unir el positivo de un panel con el negativo del siguiente. En paralelo pasa lo contrario: el voltaje se mantiene y las corrientes se suman. Por ejemplo, dos paneles iguales de 18 V y 10 A conectados con este set entregan 18 V y 20 A. Por eso el paralelo es la forma de sumar paneles cuando el controlador o el inversor no admite más voltaje, como pasa en muchos sistemas de 12 V y 24 V con controladores MPPT o PWM pequeños.

Cómo se instala

• 1. Cubre los paneles o desconecta el equipo Un panel al sol siempre tiene voltaje. Trabaja con el interruptor DC abierto o con los paneles tapados.
• 2. Identifica los polos En cada panel, el cable positivo trae conector hembra y el negativo conector macho en la mayoría de los fabricantes. Revísalo en la etiqueta del panel.
• 3. Une los positivos Conecta los dos positivos a la pieza que los recibe y deja su salida hacia el cable que va al equipo.
• 4. Une los negativos Haz lo mismo con los dos negativos en la otra pieza.
• 5. Comprueba antes de conectar Mide con un tester el voltaje y la polaridad en la salida: debe ser el voltaje de un solo panel o string. Recién entonces conecta al controlador o al inversor.

En paralelo las corrientes se suman. Antes de unir dos strings revisa que la entrada del inversor o del controlador soporte la corriente de cortocircuito de ambos juntos, y conecta solo paneles o strings iguales: mismo modelo y misma cantidad de paneles en serie. Si mezclas paneles distintos, el de menor voltaje arrastra al otro y pierdes generación. Con tres o más strings en paralelo, cada uno necesita su propio fusible.

Consejos de uso y mantenimiento

• Usa conectores de la misma familia Los MC4 de distintos fabricantes calzan, pero el sello y el contacto son mejores entre piezas compatibles. Si notas que un conector entra suelto, cámbialo.
• Fija las uniones a la estructura Sujeta los conectores con amarras para que no queden colgando ni apoyados en el techo, donde se acumula agua.
• Nunca desconectes bajo carga Abre primero el interruptor del lado del equipo: separar un MC4 con corriente produce un arco que daña el contacto.
• Revísalos una vez al año Busca conectores deformados, quemados o con el sello reseco, y aprovecha de limpiar los paneles solares.
