Protecciones eléctricas para sistemas solares
Toda instalación fotovoltaica tiene dos lados que proteger. El lado de corriente continua va desde los paneles y las baterías hasta el inversor; el lado de corriente alterna va desde el inversor hasta el tablero de la casa o la red. Cada uno necesita sus propias protecciones, dimensionadas para su tensión y su corriente.
Lado DC: paneles y baterías

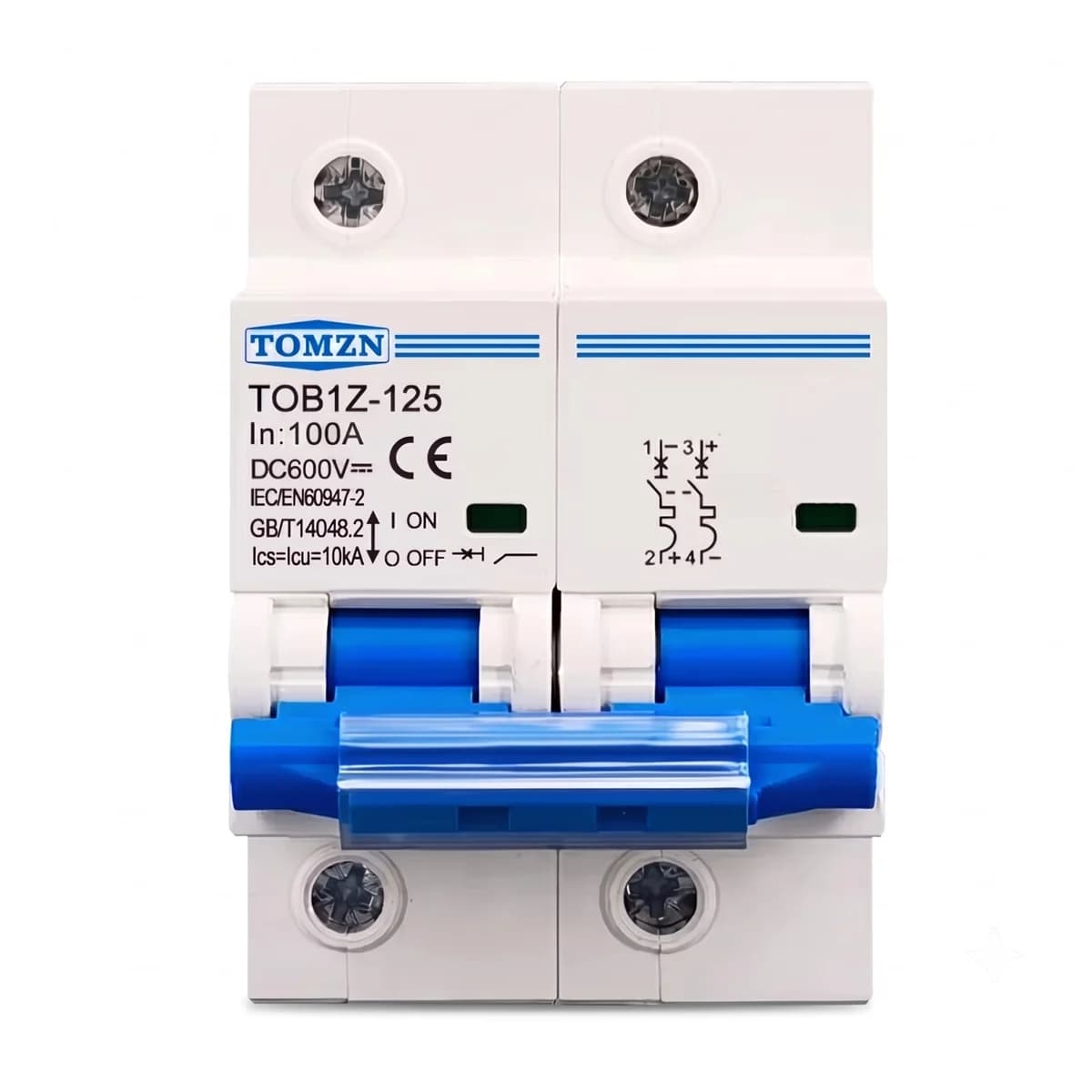

En continua un arco eléctrico no se apaga solo, por eso los dispositivos son específicos para DC. Acá van los breakers DC, fusibles, DPS para strings fotovoltaicos, busbars, cajas combinadoras y protectores de batería. Se eligen por la tensión máxima del arreglo (500 V, 1000 V) y por la corriente del string o del banco de baterías.
Lado AC: inversor y tablero
Entre el inversor y el tablero van los interruptores automáticos AC monofásicos y trifásicos, dimensionados según la potencia del inversor y la instalación existente.
Cómo dimensionar
- El breaker o fusible DC se elige a 1,25 veces la corriente de cortocircuito del string, y con tensión nominal por sobre la tensión de circuito abierto del arreglo en frío.
- El DPS va lo más cerca posible del inversor, en ambos lados.
- La protección del banco de baterías se dimensiona por la corriente máxima de descarga del inversor.
Si tienes dudas sobre qué protección corresponde a tu inversor o a tu banco de baterías, cotiza y te asesoramos. Despacho a todo Chile.
