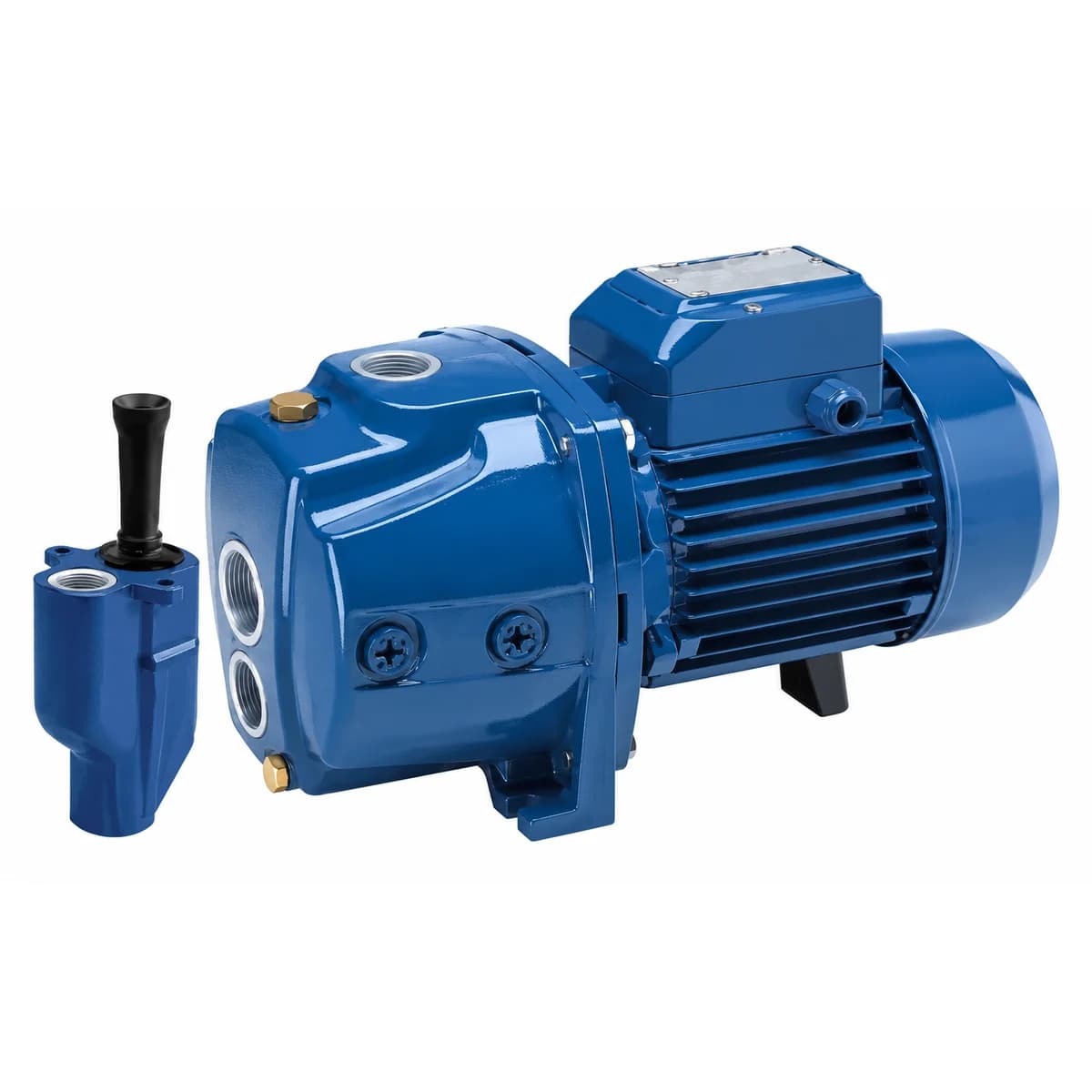

JDWm 1A-N 10-4 kit Valvula de Pie

1 HP

Potencia P2, 0,75 kW

2160 l/h

Caudal máximo

30 m

Altura con 15 m de succión

4 pulg.

Diámetro de pozo

16,4 kg

Peso

Este kit de 0,75 kW abastece una casa con pozo de 4 pulgadas, con el motor siempre a la vista y fácil de mantener. En sitios sin red puede funcionar con un sistema solar aislado de inversores de onda sinusoidal pura, baterías solares y paneles solares; si prefieres bombear directo del sol, revisa las bombas solares.

• Válvula de pie Va en el extremo inferior de la línea del eyector y evita que la columna de agua se vacíe, para que la bomba no pierda el cebado.
• Eyector en el pozo Recibe parte del agua impulsada y crea el vacío que levanta el agua desde más abajo de los 9 m que alcanza una bomba común.
• Rodete inox En la JDW1 el rodete es de acero inoxidable AISI 304; cuerpo y eyector de hierro fundido.
• Motor cerrado Motor Pedrollo TEFC con condensador y protector térmico, clase F e IP X4, para uso continuo.

Los 30 m y 2160 l/h corresponden a 15 m de succión, el único punto que la ficha publica para la versión /10; para niveles más profundos se usan las versiones /20 o /30. Koslan no detalla el contenido exacto del kit: confirma con nosotros qué piezas incluye antes de comprar. La bomba debe quedar bajo techo y el agua no debe superar los 40 °C.

Qué es y cómo funciona

La JDWm es una bomba centrífuga autoaspirante con eyector separado. Desde la bomba bajan dos tuberías al pozo: por una baja agua a presión hacia la boquilla del eyector y por la otra sube el agua aspirada. El efecto venturi del eyector permite trabajar con el nivel del agua muy por debajo de la bomba, y la válvula de pie retiene el agua cuando la bomba se detiene.

Cómo se instala

• Monta la bomba en superficie, protegida de la lluvia, cerca del pozo.
• Baja el eyector con la válvula de pie por el pozo de 4 pulgadas, siempre bajo el nivel dinámico del agua.
• Usa tuberías estancas: cualquier entrada de aire en la succión reduce el rendimiento.
• Llena bomba y tuberías antes de la primera partida y conecta a 230 V con protección diferencial.

Consejos y mantenimiento

• Mide el nivel dinámico del pozo antes de elegir la versión /10, /20 o /30.
• Si la bomba pierde el cebado, revisa la válvula de pie y las uniones de la succión.
• No la hagas funcionar en seco: el sello mecánico se daña.

Curva con 15 m de succión

La serie JDWm de 4”
