Bomba vertical multietapa Pedrollo HT30/3, 7.5HP, DN2″1/2

Multietapa vertical · 3 etapas

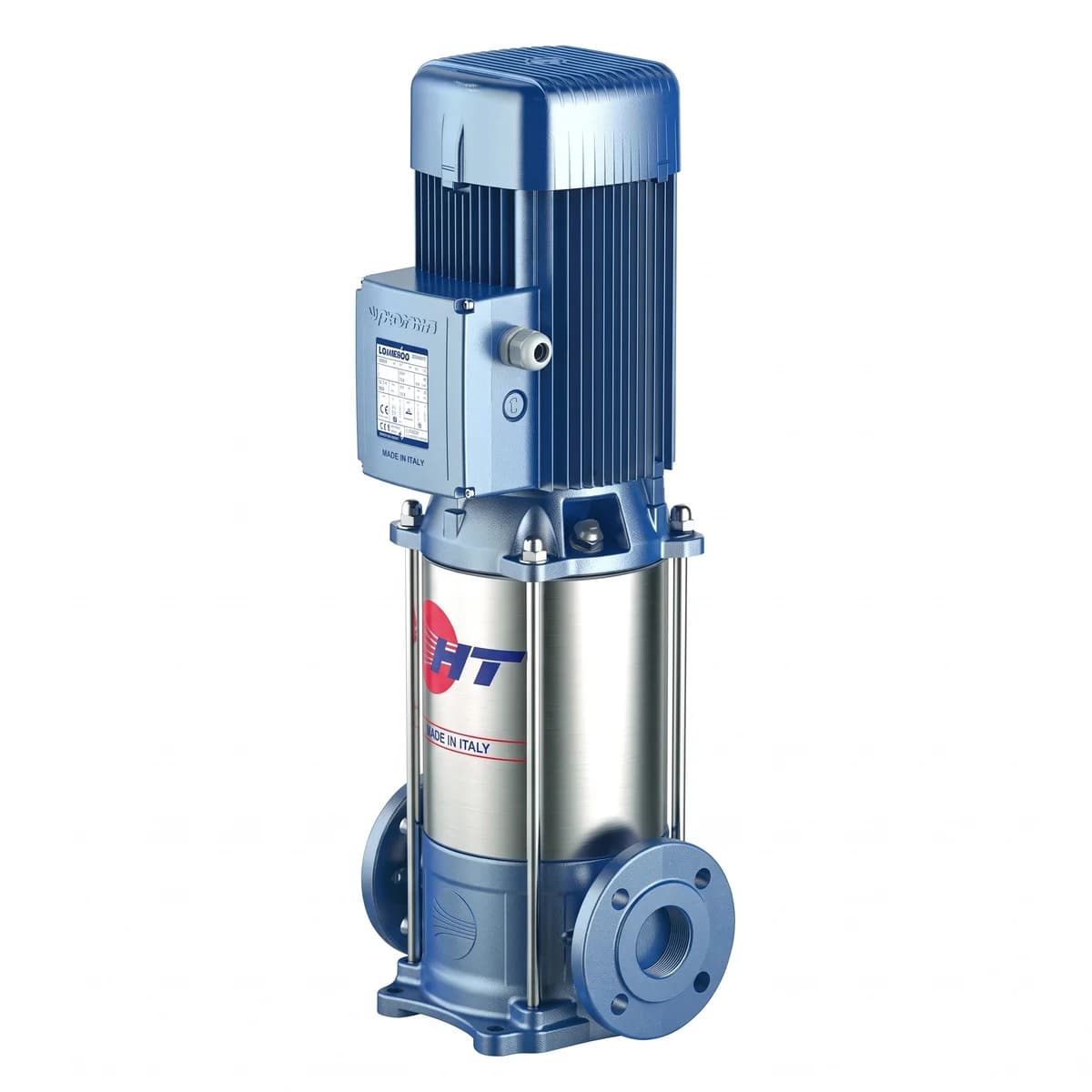

Bomba vertical multietapa Pedrollo HT 30/3 de 7,5 HP, bocas DN 2½″

La multietapa de mayor caudal de la serie HT: mueve hasta 800 l/min por bocas de 2½″, con motor trifásico de 5,5 kW y hidráulica de acero inoxidable.

• 7,5 HP · 5,5 kW
• 380-400/660-690 V trifásica
• Hasta 48 m³/h
• 60 m de altura
• Bocas 2½″

48m³/h

Caudal máximo

60m

Altura máxima

5,5kW

Potencia nominal

55,7kg

Peso del equipo

Dentro de las multietapa verticales, la HT 30/3 es la que privilegia el volumen sobre la presión: sus tres rodetes y su boca de 2½″ dejan pasar hasta 800 l/min (48 m³/h), con alturas que van de 58,5 a 12 m según el punto de trabajo. Es el equipo indicado cuando hay que mover bastante agua a media altura sin ocupar el piso de una bomba tendida.

La columna hidráulica —rodetes, difusores y camisa— es de acero inoxidable AISI 304, con cuerpo y tapa en hierro fundido GJL 250. Pesa 55,7 kg, apoya en una base de 27,5 × 32 cm y admite montaje horizontal además del vertical.

Características

• Tres etapas en acero inoxidable AISI 304 en rodetes, difusores y camisa, con eje AISI 431 y sello mecánico FN-KU-24 de Ø 24 mm en grafito, cerámica y NBR.
• Cuerpo y tapa en hierro fundido GJL 250 EN 1561, con rodamientos 6307 2RS-C3 y 6206 2RS-C3.
• Bocas de 2½″ en aspiración e impulsión, bridadas PN 16 EN 1092-2 y también roscadas gas.
• Motor trifásico de 5,5 kW a 2900 rpm y 50 Hz, con 11,2 A en 380-400 V o 6,5 A en 660-690 V, 5,90 kW absorbidos y aislamiento clase F.
• Agua limpia de -15 °C a 90 °C, con aspiración de hasta 7 m, ambiente de hasta 40 °C y un máximo de 20 arranques por hora.
• Índice de rendimiento MEI ≥ 0,40 y protección IP X4, apta para montaje vertical u horizontal.

HT 30/3 o HT 30/4: la misma boca, distinta cantidad de etapas Las dos mueven el mismo caudal máximo, 800 l/min, porque comparten el tamaño de rodete. Lo que cambia es cuántos van en serie, y con eso la altura y el motor:

• HT 30/3: 3 etapas, 60 m, 7,5 HP, 55,7 kg
• HT 30/4: 4 etapas, 80 m, 10 HP, 63,5 kg
• Si no necesita esos 20 m extra, la de 3 etapas hace el trabajo con menos consumo

Especificaciones técnicas

Pedrollo HT 30/3

Modelo	HT 30/3 (código 43HT1303E)
Tipo	Multietapa vertical de superficie, 3 etapas
Caudal	100 - 800 l/min (6 - 48 m³/h)
Altura	58,5 - 12 m (máxima 60 m)
Potencia nominal	5,50 kW (7,5 HP)
Potencia absorbida P1	5,90 kW
Alimentación	Trifásica 380-400/660-690 V, 50 Hz
Corriente nominal	11,2 A / 6,5 A
Velocidad de rotación	2900 rpm
Bocas	2½″ en aspiración e impulsión, bridadas PN 16 EN 1092-2 y roscadas gas
Altura máxima de aspiración	7 m
Temperatura del líquido	-15 °C a 90 °C
Tipo de líquido	Aguas limpias, sin sólidos
Rodetes, difusores y camisa	Acero inoxidable EN 1.4301 (AISI 304)
Cuerpo y tapa	Hierro fundido GJL 250 EN 1561
Eje	Acero inoxidable EN 1.4057 (AISI 431)
Sello	FN-KU-24 Ø 24 mm, grafito / cerámica / NBR
Rodamientos	6307 2RS-C3 y 6206 2RS-C3
Grado de protección	IP X4, aislamiento clase F
Índice de rendimiento	MEI ≥ 0,40
Montaje	Vertical u horizontal
Normas	EN 60335-1, EN 60034-1, CEI 61-150, CEI 2-3, Reglamento (UE) 547/2012
Dimensiones	648 mm de alto × 320 × 275 mm de base
Peso	55,7 kg

Preguntas frecuentes

¿Cuánto caudal y cuánta altura entrega?

Entre 100 y 800 l/min, es decir de 6 a 48 m³/h, con alturas de 58,5 m en el extremo bajo de la curva y 12 m en el extremo alto; su máximo declarado es 60 m. Conviene dimensionar sobre el caudal que la instalación realmente necesita.

¿En qué se diferencia de la HT 30/4?

En el número de etapas. Ambas usan el mismo tamaño de rodete y llegan a los mismos 800 l/min, pero la 30/3 tiene tres y alcanza 60 m con 7,5 HP, mientras la 30/4 tiene cuatro y llega a 80 m con 10 HP. Si la altura que necesita está bajo los 60 m, esta consume menos y pesa 8 kilos menos.

¿Sirve para agua de pozo con arena?

No. Está diseñada para aguas limpias sin sólidos en suspensión, entre -15 °C y 90 °C. La arena desgasta rápidamente los rodetes y difusores de cualquier multietapa.

¿Desde qué profundidad puede aspirar?

Hasta 7 m por debajo de su eje: es una bomba de superficie, no sumergible. Los 60 m de altura son de impulsión, no de succión. Si el nivel del agua está más abajo, corresponde una bomba sumergible.

¿Qué instalación eléctrica necesita?

Red trifásica de 380-400 V o 660-690 V a 50 Hz, con 11,2 A nominales en 380-400 V. Requiere tablero con protección térmica y magnética dimensionada por un instalador. El grado de protección es IP X4, así que conviene resguardarla del polvo y la intemperie.

¿Cuánto pesa y cuánto mide para el despacho?

Pesa 55,7 kg y mide 648 mm de alto por 320 × 275 mm de base. Es la más liviana de las multietapa verticales que tenemos, y viaja de pie.
