Electrobomba vertical Pedrollo HT30/4, 10HP+FL DN2″1/2

Multietapa vertical · HT Large

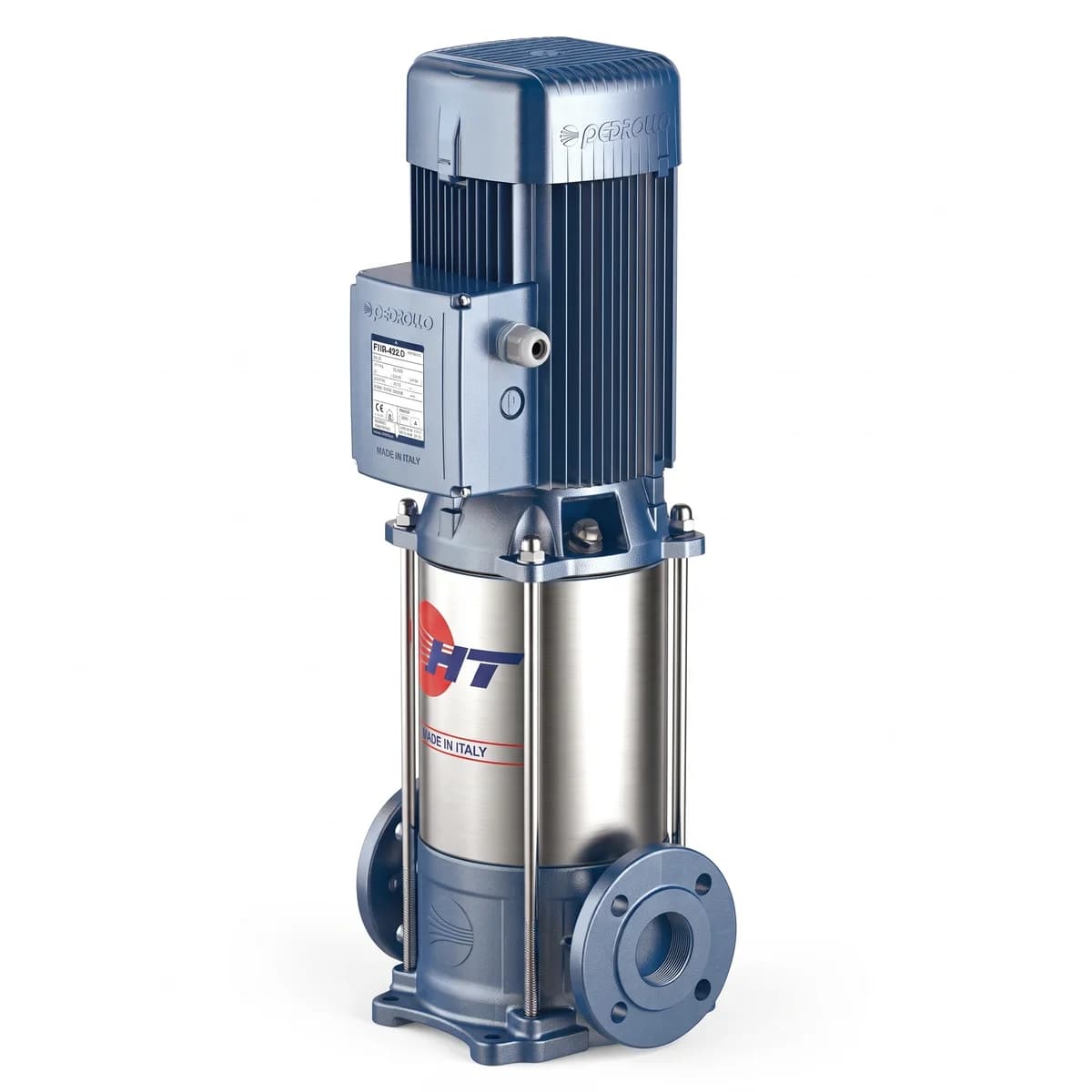

Electrobomba vertical Pedrollo HT 30/4 de 10 HP, con bridas DN 2½″

Bomba multietapa vertical de superficie para agua limpia, con hidráulica en acero inoxidable y motor trifásico de 7,5 kW. Se entrega con las bridas de acople de 2½″ (FL).

• 10 HP · 7,5 kW
• 380-400/660-690 V trifásica
• Hasta 80 m de altura
• Bocas 2½″
• Bridas de acople incluidas

80m

Altura máxima

48m³/h

Caudal máximo

7,5kW

Potencia nominal

4etapas

Cuerpos de impulsión

La Pedrollo HT 30/4 resuelve presión en poco espacio: entrega entre 100 y 800 l/min (6 a 48 m³/h) con alturas de 78 a 16 m, y hasta 80 m en su punto máximo. Al ser multietapa vertical, apila cuatro rodetes en columna y ocupa una huella de apenas 27,5 × 32 cm, contra el metro de largo que pide una centrífuga normalizada de prestaciones parecidas.

La hidráulica —rodetes, difusores y camisa— es de acero inoxidable AISI 304, con cuerpo y tapa de hierro fundido GJL 250. Va en sala de bombas, grupo de presión o cabezal de riego, y admite montaje horizontal además del vertical.

Características

• Hidráulica en acero inoxidable AISI 304 en rodetes, difusores y camisa, con eje AISI 431 y sello mecánico único FN-KU-24 de grafito sobre cerámica con elastómero NBR.
• Cuerpo y tapa en hierro fundido GJL 250 EN 1561, con rodamientos 6307 2RS-C3 y 6206 2RS-C3.
• Bocas de 2½″ en aspiración e impulsión, bridadas PN 16 EN 1092-2 y también roscadas gas, con las bridas de acople incluidas.
• Motor trifásico de 7,5 kW a 2900 rpm, 380-400/660-690 V y 50 Hz, con 14,1/8,2 A nominales, 7,70 kW de potencia absorbida y aislamiento clase F.
• Agua limpia de -15 °C a 90 °C, con altura máxima de aspiración de 7 m, temperatura ambiente de hasta 40 °C y hasta 20 arranques por hora.
• Montaje vertical u horizontal, con índice de rendimiento MEI ≥ 0,40 y protección IP X4.

Por qué una multietapa vertical y no una centrífuga La diferencia está en cómo se consigue la altura. Una multietapa suma la presión de varios rodetes en serie, así que llega alto sin necesidad de un cuerpo enorme:

• Huella reducida: 27,5 × 32 cm de base
• Alta presión con potencia moderada
• Hidráulica inoxidable, no fundida

Especificaciones técnicas

Pedrollo HT 30/4

Modelo	HT 30/4 (código 43HT1304E)
Tipo	Multietapa vertical de superficie, 4 etapas
Versión	Con bridas de acople DN 2½″ (FL) incluidas
Caudal	100 - 800 l/min (6 - 48 m³/h)
Altura	78 - 16 m (máxima 80 m)
Potencia nominal	7,50 kW (10 HP)
Potencia absorbida P1	7,70 kW
Alimentación	Trifásica 380-400/660-690 V, 50 Hz
Corriente nominal	14,1/8,2 A
Velocidad de rotación	2900 rpm
Bocas	2½″ en aspiración e impulsión, bridadas PN 16 EN 1092-2 y roscadas gas
Altura máxima de aspiración	7 m
Temperatura del líquido	-15 °C a 90 °C
Tipo de líquido	Aguas limpias, sin sólidos
Rodetes, difusores y camisa	Acero inoxidable EN 1.4301 (AISI 304)
Cuerpo y tapa	Hierro fundido GJL 250 EN 1561
Eje	Acero inoxidable EN 1.4057 (AISI 431)
Sello	Mecánico único FN-KU-24, grafito / cerámica, NBR
Grado de protección	IP X4, aislamiento clase F
Índice de rendimiento	MEI ≥ 0,40
Montaje	Vertical u horizontal
Normas	EN 60335-1, EN 60034-1, CEI 61-150, CEI 2-3, Reglamento (UE) 547/2012
Dimensiones	742 mm de alto × 320 × 275 mm de base
Peso	63,5 kg

Preguntas frecuentes

¿Qué significa el «+FL DN 2½″» del nombre?

FL son las bridas de acople (flange) que vienen con el equipo, en la medida de sus bocas: 2½″. Es lo que permite conectar la bomba a la tubería sin comprar los acoples por separado. Las bocas aceptan además conexión roscada gas.

¿Cuánto caudal y cuánta altura entrega?

Entre 100 y 800 l/min, es decir de 6 a 48 m³/h, con alturas de 78 m en el extremo bajo de la curva y 16 m en el extremo alto; su máximo declarado es 80 m. El punto exacto depende de la instalación, así que conviene dimensionar con la curva del fabricante antes de comprar.

¿En qué se diferencia de una bomba centrífuga normalizada?

La multietapa apila cuatro rodetes en serie y suma la presión de cada uno, así que alcanza mucha altura con caudal moderado y ocupa poco piso: 27,5 × 32 cm de base. Una centrífuga de un solo rodete mueve más volumen pero llega más abajo, y se instala tendida. Si necesita presión, esta; si necesita caudal, la centrífuga.

¿Se puede instalar acostada?

Sí. La ficha del fabricante declara funcionamiento en horizontal además del montaje vertical habitual, lo que ayuda cuando la sala de bombas tiene poca altura libre.

¿Qué alimentación eléctrica necesita?

Red trifásica de 380-400 V o 660-690 V a 50 Hz, con 14,1 A nominales en 380 V. Requiere tablero con protección térmica y magnética dimensionada por un instalador. El grado de protección del motor es IP X4, así que conviene resguardarlo del polvo y la intemperie.

¿Cuánto pesa y cuánto mide para el despacho?

El conjunto bomba-motor pesa 63,5 kg y mide 742 mm de alto por 320 × 275 mm de base. Se despacha de pie y, aunque es bastante más liviana que una centrífuga de potencia similar, sigue siendo carga para dos personas.
