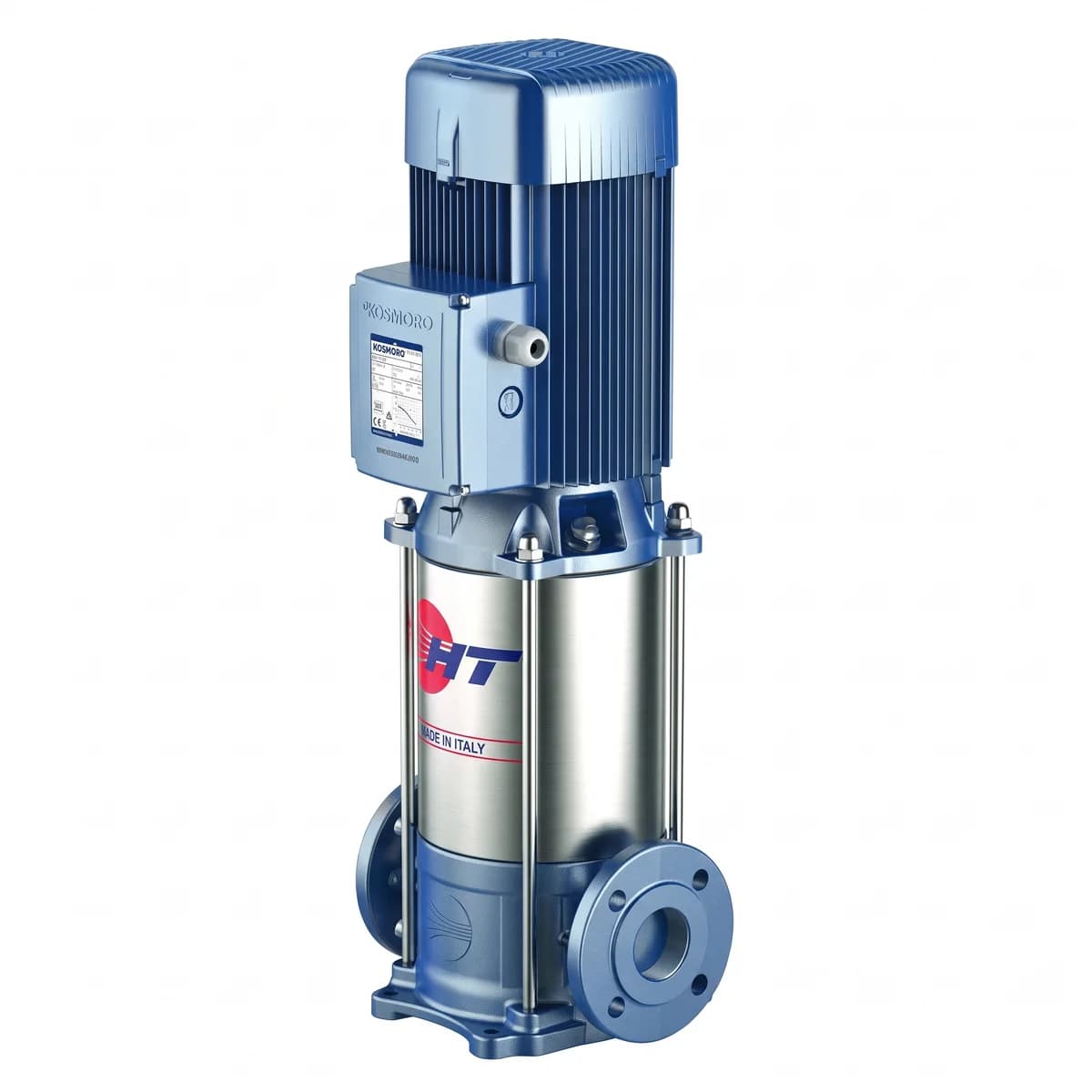

Electrobomba vertical Pedrollo HT 15/5, 10HP + FL DN2″

Multietapa vertical · HT Large

Electrobomba vertical Pedrollo HT 15/5 de 10 HP, con bridas DN 2″

Cinco rodetes en columna para subir agua limpia hasta 120 metros con un motor trifásico de 7,5 kW. Incluye las bridas de acople de 2″ (FL).

• 10 HP · 7,5 kW
• 380-400/660-690 V trifásica
• 120 m de altura máxima
• Bocas 2″
• Bridas de acople incluidas

120m

Altura máxima

400l/min

Caudal máximo

7,5kW

Potencia nominal

72,5kg

Peso del equipo

Cuando el agua tiene que subir mucho y el espacio es poco, la cuenta no la gana el motor más grande sino la bomba con más etapas. La HT 15/5 reparte el trabajo entre cinco rodetes montados en serie dentro de una columna vertical: cada uno agrega presión al agua que le entrega el anterior, y así el conjunto llega a 120 m con apenas 10 HP, ocupando 27,5 × 30 cm de piso.

Entrega de 50 a 400 l/min (3 a 24 m³/h) según el punto de trabajo, con la columna en acero inoxidable AISI 304 y el cuerpo en hierro fundido GJL 250. Trabaja con agua limpia entre -15 °C y 90 °C, y acepta montaje horizontal cuando la sala de bombas no tiene altura libre suficiente.

Características

• Cinco etapas en acero inoxidable AISI 304 en rodetes, difusores y camisa, el conjunto que está en contacto permanente con el agua.
• Cuerpo y tapa en hierro fundido GJL 250 EN 1561, con eje AISI 431 y sello mecánico FN-KU-24 de Ø 24 mm en grafito, cerámica y NBR.
• Bocas de 2″ bridadas PN 16 EN 1092-2 y también roscadas gas, con las bridas de acople incluidas; rodamientos 6307 2RS-C3 y 6206 2RS-C3.
• Motor trifásico de 7,5 kW a 2900 rpm y 50 Hz, con 14,2 A en 380-400 V u 8,2 A en 660-690 V, 7,70 kW absorbidos y aislamiento clase F.
• Agua limpia de -15 °C a 90 °C, aspiración de hasta 7 m, ambiente de hasta 40 °C y un máximo de 20 arranques por hora.
• Índice de rendimiento MEI ≥ 0,40 y protección IP X4, apta para montaje vertical u horizontal.

Mire la curva, no el número grande Los 120 m son a caudal cero: es el techo teórico, no lo que entrega trabajando. La altura real cae a medida que le pide más agua:

• 50 l/min → 117 m
• 100 l/min → 114 m
• 200 l/min → 102 m
• 300 l/min → 80 m
• 400 l/min → 45 m

Especificaciones técnicas

Pedrollo HT 15/5

Modelo	HT 15/5 (código 43HT1155E)
Tipo	Multietapa vertical de superficie, 5 etapas
Versión	Con bridas de acople DN 2″ (FL) incluidas
Caudal	50 - 400 l/min (3 - 24 m³/h)
Altura	117 - 45 m (máxima 120 m)
Potencia nominal	7,50 kW (10 HP)
Potencia absorbida P1	7,70 kW
Alimentación	Trifásica 380-400/660-690 V, 50 Hz
Corriente nominal	14,2 A / 8,2 A
Velocidad de rotación	2900 rpm
Bocas	2″ en aspiración e impulsión, bridadas PN 16 EN 1092-2 y roscadas gas
Altura máxima de aspiración	7 m
Temperatura del líquido	-15 °C a 90 °C
Tipo de líquido	Aguas limpias, sin sólidos
Rodetes, difusores y camisa	Acero inoxidable EN 1.4301 (AISI 304)
Cuerpo y tapa	Hierro fundido GJL 250 EN 1561
Eje	Acero inoxidable EN 1.4057 (AISI 431)
Sello	FN-KU-24 Ø 24 mm, grafito / cerámica / NBR
Rodamientos	6307 2RS-C3 y 6206 2RS-C3
Grado de protección	IP X4, aislamiento clase F
Índice de rendimiento	MEI ≥ 0,40
Montaje	Vertical u horizontal
Normas	EN 60335-1, EN 60034-1, CEI 61-150, CEI 2-3, Reglamento (UE) 547/2012
Dimensiones	771 mm de alto × 300 × 275 mm de base
Peso	72,5 kg

Preguntas frecuentes

¿Qué es el «+FL DN 2″» del nombre?

Son las bridas de acople (flange) que se despachan junto con la bomba, en la medida de sus bocas: 2″. Sin ellas habría que comprar los acoples aparte para conectarla a la tubería. Las bocas admiten además conexión roscada gas.

¿De verdad sube el agua 120 metros?

Esa cifra corresponde a caudal cero, es decir con la válvula cerrada. En operación la altura disminuye conforme aumenta el caudal: 102 m si le pide 200 l/min y 45 m si le pide los 400 l/min. Hay que dimensionar sobre el caudal real de la instalación.

¿Por qué elegir una multietapa y no una bomba centrífuga común?

Porque la altura se consigue sumando etapas en vez de agrandando el motor. Cinco rodetes en serie llevan el agua a 120 m con 10 HP y una base de 27,5 × 30 cm. Una centrífuga de un rodete mueve mucho más caudal, pero para alcanzar esta presión necesitaría bastante más potencia y espacio.

¿Puede sacar agua de un pozo profundo?

No. Es una bomba de superficie y aspira como máximo desde 7 m bajo su eje; los 120 m son de impulsión. Si el nivel del agua está más abajo de esos 7 m, lo que corresponde es una bomba sumergible.

¿Qué instalación eléctrica necesita?

Red trifásica de 380-400 V o 660-690 V a 50 Hz, con 14,2 A nominales en 380-400 V. Requiere tablero con protección térmica y magnética dimensionada por un instalador. El motor es IP X4, así que conviene protegerlo del polvo y de la intemperie.

¿Cuánto pesa y cuánto mide para el despacho?

Pesa 72,5 kg y mide 771 mm de alto por 300 × 275 mm de base. Viaja de pie y, aunque es liviana comparada con una centrífuga de potencia equivalente, sigue siendo carga para dos personas.
