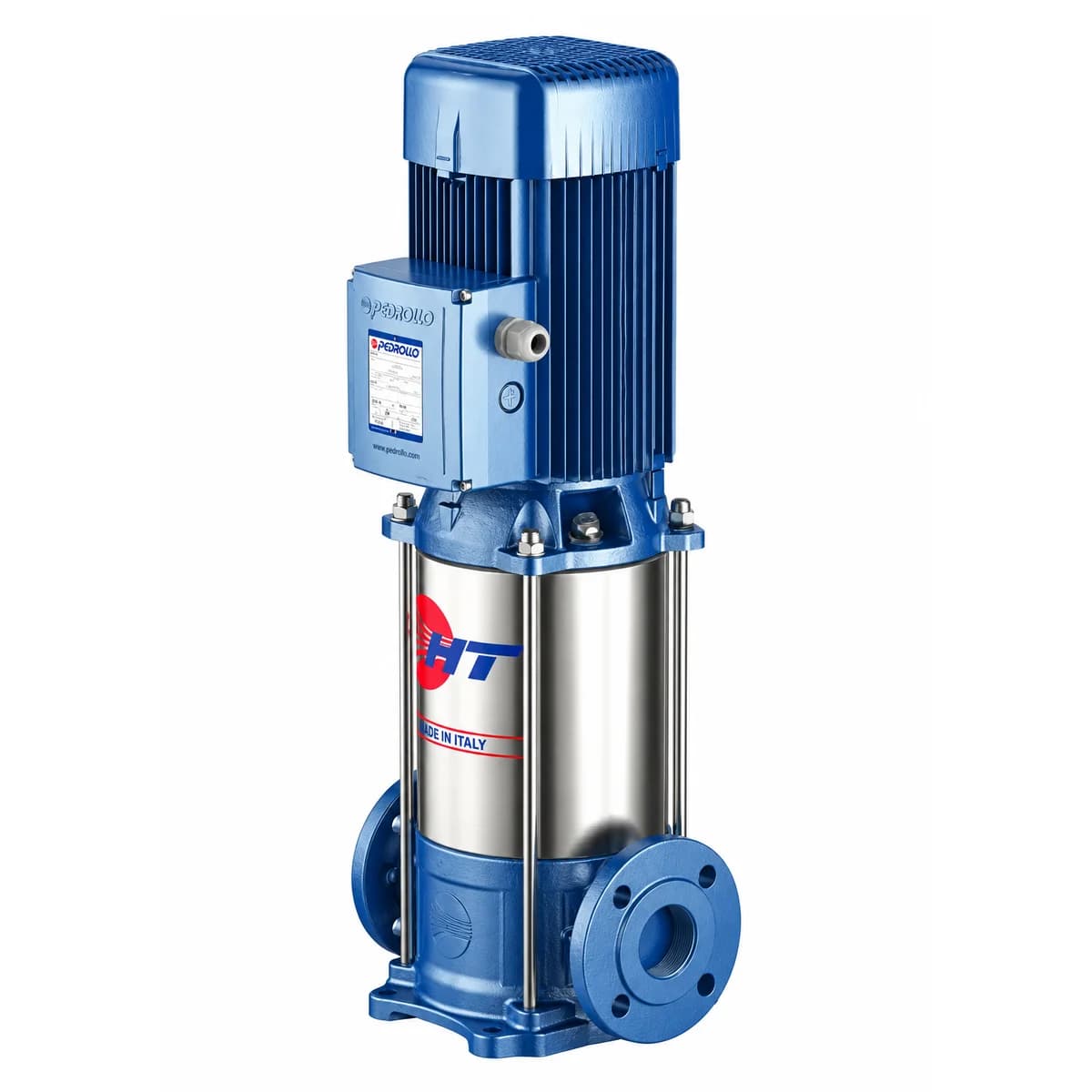

Electrobomba vertical multietapa Pedrollo HTm 8/4 2 HP 220V + FL DN 1″1/2

Pedrollo · Bombas verticales multietapa

Electrobomba vertical multietapa Pedrollo HTm 8/4 2 HP 220V + FL DN 1″1/2

Modelo HTm 8/4 · código de fábrica 48HT10804A1

Cuatro rodetes de acero inoxidable en columna y motor monofásico de 1,5 kW para presurizar y elevar agua limpia hasta 58 metros, conectada a la red de 220 V. Se despacha con las bridas de acople de 1″1/2.

• 2 HP · 1,5 kW monofásica 220 V
• Hasta 58 m de altura
• 20 a 200 l/min
• Protección térmica incorporada
• Bocas 1″1/2 bridadas y roscadas

58 m

Altura máxima

200 l/min

Caudal máximo

10,5 A

Corriente nominal en 220-230 V

35,8 kg

Peso del equipo

La HTm 8/4 es la hermana menor de la HTm 8/6: el mismo cuerpo, las mismas bocas de 1″1/2 y el mismo rango de caudal, pero con cuatro etapas en lugar de seis. Eso la deja en 58 m de altura máxima con un motor de 2 HP que consume 10,5 A, una opción más liviana para empalmes monofásicos cuando no hace falta subir tanto. Si piensas alimentar el bombeo con energía del sol, revisa también nuestros paneles solares y la línea de bombas solares.

• Cuatro etapas en acero inoxidable Rodetes, difusores y camisa en AISI 304, las piezas que están en contacto permanente con el agua.
• Motor monofásico de 1,5 kW A 2900 rpm y 50 Hz, 10,5 A nominales, condensador de 45 µF 450 V y protección térmica incorporada.
• Cuerpo y tapa en hierro fundido GJL 250 EN 1561, eje en AISI 431 y sello mecánico FN-18 de grafito, cerámica y NBR.
• Bridas de 1″1/2 incluidas Bocas bridadas PN 16 EN 1092-2 y también roscadas gas, alineadas en la base.
• Agua limpia de -15 °C a 90 °C Aspira hasta 7 m bajo su eje y admite hasta 20 arranques por hora.
• Silenciosa 59 dBA de presión sonora a 1 m, aislamiento clase F y protección IP X4.

Elige por la altura que realmente necesitas. Los 58 m se logran con caudal casi nulo; con 200 l/min la altura cae a 18 m. Si tu instalación exige más de unos 50 m a caudales medios, mira la HTm 8/6, que con dos etapas más llega a 87 m.

Qué es y cómo funciona

Una bomba multietapa vertical apila varios rodetes sobre un mismo eje. El agua pasa por el primer rodete, el difusor la conduce al siguiente y así hasta la cuarta etapa, ganando presión en cada paso. Las bocas de aspiración e impulsión quedan alineadas en la base, lo que facilita intercalarla en una tubería existente.

Cómo se instala

• Fíjala sobre una base firme y nivelada, en un lugar ventilado y protegido de la lluvia: el motor es IP X4.
• Usa las bridas de 1″1/2 incluidas y no reduzcas el diámetro de la tubería de aspiración.
• Instala válvula de pie o de retención en la aspiración y una válvula de corte en la impulsión.
• Conéctala a un circuito de 220 V con protección termomagnética y diferencial, instalado por un electricista.

Consejos y mantenimiento

• Nunca la hagas funcionar en seco: llena el cuerpo de agua antes del primer arranque.
• Respeta el máximo de 20 arranques por hora; con consumos intermitentes, úsala con un estanque hidroneumático.
• Si la protección térmica la detiene, revisa la tensión de la red y que la bomba no trabaje fuera de su curva.
• Si queda expuesta a heladas, vacía el cuerpo cuando no esté en uso.

Especificaciones técnicas Pedrollo HTm 8/4

Código	48HT10804A1
Tipo	Multietapa vertical de superficie, 4 etapas
Caudal	20 a 200 l/min
Altura	58 a 18 m, máxima 58 m
Potencia nominal	1,5 kW, 2 HP
Potencia absorbida P1	2,3 kW
Alimentación	Monofásica 220-230 V, 50 Hz
Corriente nominal	10,5 A
Condensador	45 µF, 450 V
Protección térmica	Incorporada
Velocidad	2900 rpm
Bocas	1″1/2 aspiración e impulsión, bridadas PN 16 y roscadas gas
Aspiración máxima	7 m
Temperatura del líquido	-15 °C a 90 °C
Temperatura ambiente máxima	40 °C
Rodetes, difusores y camisa	Acero inoxidable AISI 304
Cuerpo y tapa	Hierro fundido GJL 250 EN 1561
Eje	Acero inoxidable AISI 431
Sello mecánico	FN-18, Ø 18 mm, grafito / cerámica / NBR
Rodamientos	6304 2RS-C3 y 6204 ZZ-C3E
Protección y aislamiento	IP X4, clase F
Arranques por hora	20 como máximo
Normas	EN 60335-1, EN 60034-1, CEI 61-150, CEI 2-3, Reglamento UE 547/2012
Dimensiones	28 × 23,1 × 51,4 cm
Peso	35,8 kg
